Elektrischer Schlauchwagen
Multi-Pro
Modellnr. 41613—Seriennr. 312000001 und höher
Der elektrische Schlauchwage ist ein Anbaugerät
ausschließlich für ein Sprühfahrzeug für das Sprühen
von Rasenflächen und sollte nur von geschulten
Lohnarbeitern in kommerziellen Anwendungen
eingesetzt werden. Es ist hauptsächlich für das Sprühen
von Gras auf gepflegten Grünflächen in Parkanlagen,
Golfplätzen, Sportplätzen und öffentlichen Anlagen
gedacht.
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien; weitere Angaben finden Sie in den
produktspezifischen Konformitätsbescheinigungen.
Hinweis: Wenn Sie Kits mit den Modellnummern
41604 (Pro Control XP-Sprühkit), 41612 (Ejektor),
41613 (elektrische Schlauchtromme) und 41614
(Behälterspülung) montieren, sollten Sie sie gleichzeitig
im Verteilerventil einsetzen.
Lesen Sie diese Anleitung bitte gründlich durch, um
sich mit dem Betrieb und der Wartung des Produktes
vertraut zu machen. Die Informationen in dieser
Anleitung können dazu beitragen, Verletzungen und
Sachschäden zu vermeiden. Obwohl Toro sichere
Produkte konstruiert und herstellt, sind Sie selbst für
den korrekten und sicheren Betrieb des Produktes
verantwortlich.
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®

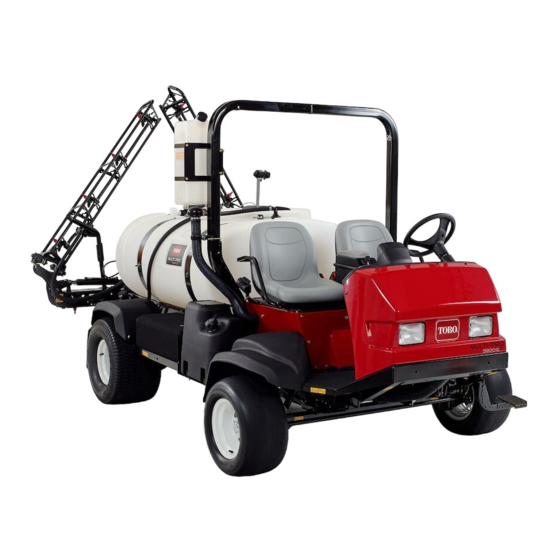

5800 – Sprühfahrzeug
Registrieren Sie Ihr Produkt unter www.Toro.com.
Installationsanweisungen
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produkts direkt an Toro unter www.Toro.com.
Wenden Sie sich an einen offiziellen Vertragshändler
oder den Kundendienst von Toro, wenn Sie eine
Serviceleistung, Originalersatzteile von Toro oder
weitere Informationen benötigen. Haben Sie dafür die
Modell- und Seriennummern der Maschine griffbereit.

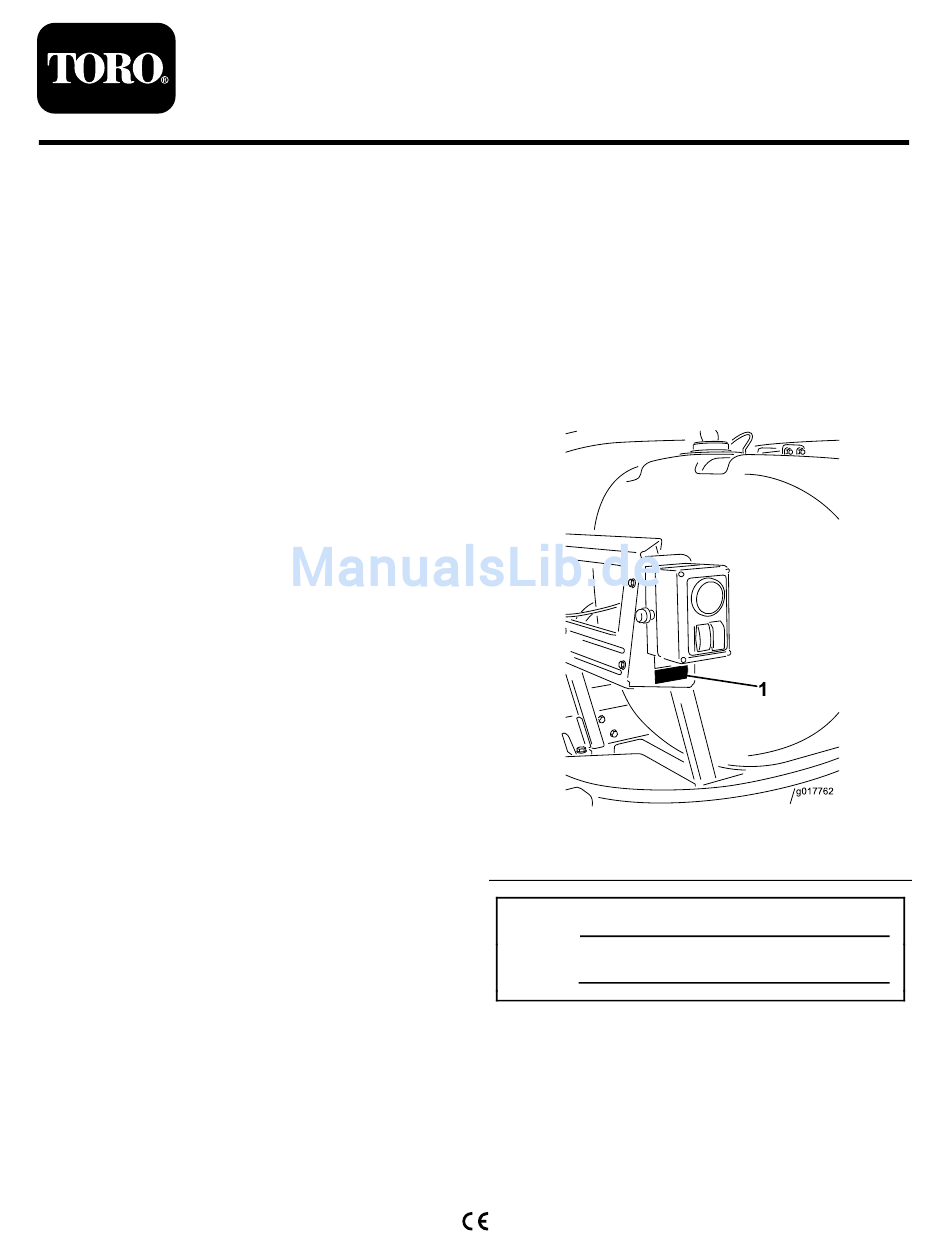

Bild 1 zeigt die Position der Modell- und Seriennummern
an der Maschine.
1. Typenschild mit Modell- und Seriennummern
Modellnr.
Seriennr.
Form No. 3372-562 Rev A
g017762
Bild 1
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Multi-Pro 5800

Inhaltszusammenfassung für Toro Multi-Pro 5800

  • Seite 1 Es ist hauptsächlich für das Sprühen Wenden Sie sich an einen offiziellen Vertragshändler von Gras auf gepflegten Grünflächen in Parkanlagen, oder den Kundendienst von Toro, wenn Sie eine Golfplätzen, Sportplätzen und öffentlichen Anlagen Serviceleistung, Originalersatzteile von Toro oder gedacht.

  • Seite 2: Sicherheit

    Sicherheit ein, wenn Sie Blitze sehen oder Donner hören, und gehen Sie an eine geschützte Stelle. In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitsmeldungen werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf eine Gefahr hinweist, die zu schweren oder tödlichen Verletzungen führen kann, wenn Sie die empfohlenen Sicherheitsvorkehrungen nicht einhalten.

  • Seite 3: Sicherheits- Und Bedienungsschilder

    Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. 107-8757 1. Aufrollen des Schlauchwagenschlauches, zum Aktivieren drücken. 120-0618 1. Warnung: Lesen Sie die Bedienungsanleitung. 2.

  • Seite 4: Inhaltsverzeichnis

    Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Schlauchwagenventil Setzen Sie das Ventil ein. Schraube (M8 X 260 mm) Schaltkasten und Halterung Schraube (1/4 x 5/8 Zoll) Bauen Sie den Schaltkasten ein.

  • Seite 5: Schlauchwagenventil

    4. Befestigen Sie das Schlauchwagenventil (in den losen Teilen) ausgerichtet mit den vorhandenen Ventilen (Bild 5). G013907 Bild 3 G013886 1. Umwälzungsventil 3. Befestigungshalterung Bild 5 2. Sicherheitsventil 4. Befestigungen, lösen - 1. Sicherungsmutter 7. Roter Schlauch, zu nicht abnehmen. Druckventil 2.

  • Seite 6: Schraube (M8 X 260 Mm)

    8. Die Schrauben sollten durch die Ventilkörper 2. Befestigen Sie die Teile mit drei Schrauben (1/4 x und durch die Halterung an der anderen Seite 5/8 inch) und drei Sicherungsmuttern (1/4 Zoll) an gesteckt sein. Befestigen Sie sie mit den vorher der Befestigungshalterung, wie in Bild 6 dargestellt.

  • Seite 7: Montieren Des Rahmens

    Montieren des Rahmens Für diesen Arbeitsschritt erforderliche Teile: Schlauchwagenstütze Bundkopfschraube (3/8 x 1 Zoll) G013901 Bild 9 Bundmutter (3/8 Zoll) Schlauchwagenriemen 1. Bundbolzen (3/8 x 1 Zoll) 3. Schlauchwagenriemen 2. Sicherungsmutter 3/8 Zoll 4. Schlauchwagenstütze Schlauchwagen Bundkopfschraube (5/16 x 1 Zoll) Bundmutter (5/16 Zoll) 3.

  • Seite 8: Befestigen Des Zufuhrschlauchs

    Kotflügels im Auslegerstützkanal nach hinten (Bild 12). Befestigen des Zufuhrschlauchs Für diesen Arbeitsschritt erforderliche Teile: G014026 Schlauch Schlauchklemme Bild 12 Gerade Zahnung 1. Auslegerstützkanal Führung Kabelbinden 7. Verlegen Sie den Schlauch um den Aufnahmerahmen zum vorher installierten Schlauchtrommelventil Verfahren (Bild 12 ). 1.

  • Seite 9: Einbauen Des Kabelbaums

    Einbauen des Kabelbaums Für diesen Arbeitsschritt erforderliche Teile: Plastikband Sicherung 50 A G014137 Eindrückanschluss Bild 15 1. Umwälzungsanschlüsse 3. Elektrischer Kabelbaum Verfahren des Schlauchwagens, langes Ende 1. Ermitteln Sie den elektrischen Kabelbaum, der vom 2. Behältergestell Schaltkasten des Schlauchwagens kommt. Verlegen Sie das längere Ende des Kabelbaums mit den Ringpolen und einem Sicherungsanschluss über das 3.

  • Seite 10: Anschließen Des Sprühschlauches

    9. Setzen Sie die Abdeckungen der Batteriepole und die G014028 Batterieabdeckung wieder auf. 10. Befestigen Sie die Abdeckung mit dem Riemen am Batteriekasten (Bild 16). 11. Setzen Sie eine Sicherung (10 A) in den Sicherungsblock. Bild 17 Anschließen des 5. Batterie-Minuspol 1.

  • Seite 11: Betrieb

    Betrieb 2. Schließen Sie das freie Ende des langen Schlauches an die Armatur an der Spritzpistole an (Bild 20). WARNUNG: Unter Druck austretende Flüssigkeit kann unter die Haut dringen und Verletzungen verursachen. • Halten Sie Ihren Körper und Ihre Hände von Düsen fern, aus denen Flüssigkeit unter hohem Druck ausgestoßen wird.

  • Seite 12: Wechseln Zwischen Sprühen Mit Dem Spritzgestänge Und Mit Der Hand

    Hinweis: Verwenden Sie beim stationären Einsatz g017766 ein Wärmeschutzblech unter dem Fahrzeug, wenn Sie einen zusätzlichen Wärmeschutz wünschen. Ein Bild 21 Wärmeschutzblech für Rasensprühgeräte erhalten Sie von Ihrem offiziellen Toro Vertragshändler. 1. Schalter für das 3. Sprühauswahlschalter Aufwickeln des Schlauchs 2. Druckmanometer 4. Dosierungssteuerschalter Wechseln zwischen Sprühen...

  • Seite 13: Wechseln Zwischen Sprühen Mit Der Hand Und Mit Dem Spritzgestänge

    Wechseln zwischen Sprühen Wartung mit der Hand und mit dem Reinigung Spritzgestänge Das Handsprühgerät muss nach jeder Verwendung 1. Drücken Sie den Dosierungsschalter, um den Druck ausgespült werden. Schalten Sie beim Spülen der zu verringern. Ausleger das Spritzgerät zum Handspritztgerät um und betätigen Sie den Abzug der Spritzpistole mehrmals, um ACHTUNG den Schlauch und die Spritzpistole gründlich zu spülen.
  • Seite 14 Hinweise:...
  • Seite 15 Hinweise:...
