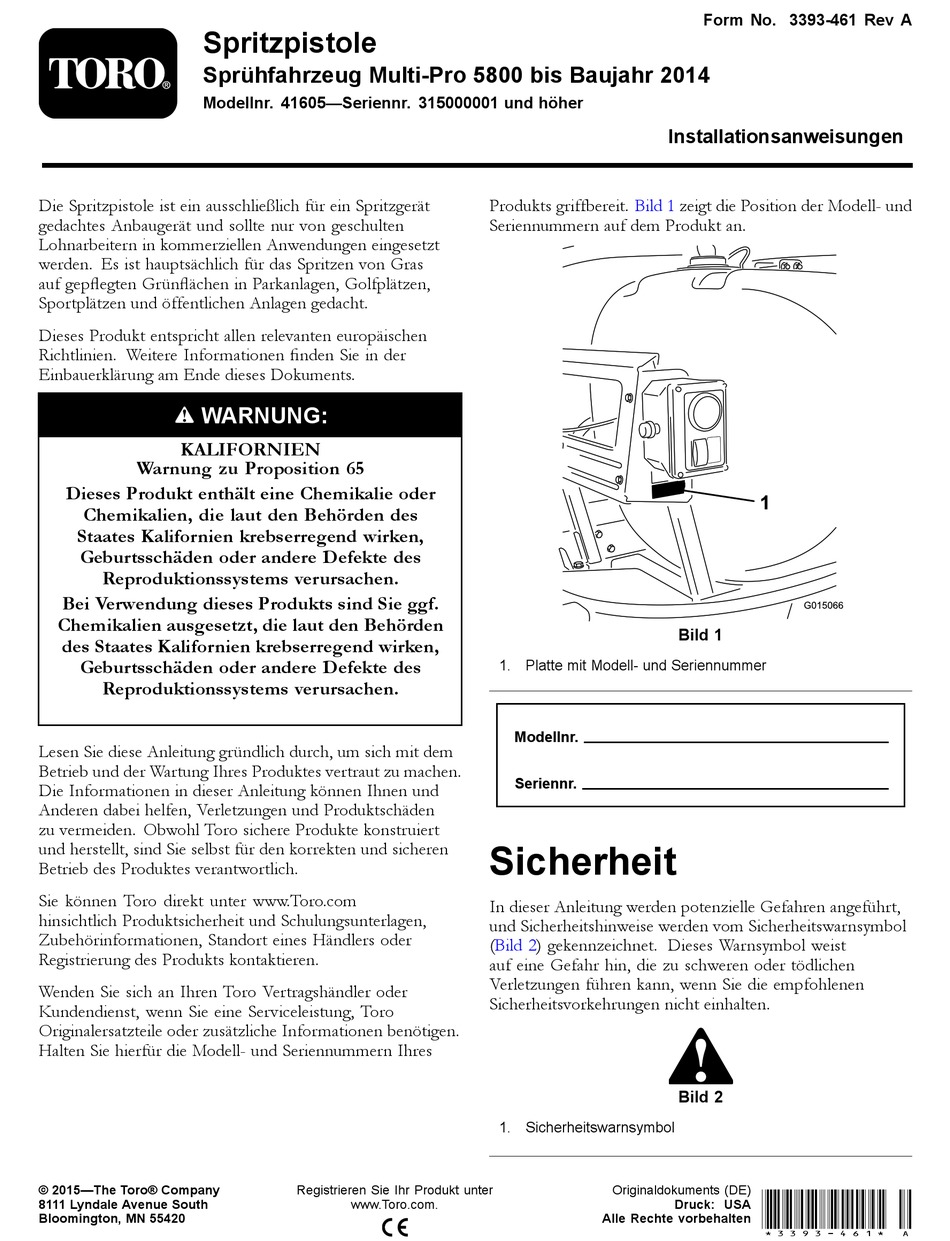

Spritzpistole
Sprühfahrzeug Multi-Pro 5800 bis Baujahr 2014
Modellnr. 41605—Seriennr. 315000001 und höher
Die Spritzpistole ist ein ausschließlich für ein Spritzgerät
gedachtes Anbaugerät und sollte nur von geschulten
Lohnarbeitern in kommerziellen Anwendungen eingesetzt
werden. Es ist hauptsächlich für das Spritzen von Gras
auf gepflegten Grünflächen in Parkanlagen, Golfplätzen,
Sportplätzen und öffentlichen Anlagen gedacht.
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien. Weitere Informationen finden Sie in der
Einbauerklärung am Ende dieses Dokuments.
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie oder
Chemikalien, die laut den Behörden des
Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Bei Verwendung dieses Produkts sind Sie ggf.
Chemikalien ausgesetzt, die laut den Behörden
des Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Lesen Sie diese Anleitung gründlich durch, um sich mit dem
Betrieb und der Wartung Ihres Produktes vertraut zu machen.
Die Informationen in dieser Anleitung können Ihnen und
Anderen dabei helfen, Verletzungen und Produktschäden
zu vermeiden. Obwohl Toro sichere Produkte konstruiert
und herstellt, sind Sie selbst für den korrekten und sicheren
Betrieb des Produktes verantwortlich.
Sie können Toro direkt unter www.Toro.com
hinsichtlich Produktsicherheit und Schulungsunterlagen,
Zubehörinformationen, Standort eines Händlers oder
Registrierung des Produkts kontaktieren.
Wenden Sie sich an Ihren Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder zusätzliche Informationen benötigen.
Halten Sie hierfür die Modell- und Seriennummern Ihres
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Produkts griffbereit.
Bild 1
Seriennummern auf dem Produkt an.
1. Platte mit Modell- und Seriennummer
Modellnr.
Seriennr.
Sicherheit
In dieser Anleitung werden potenzielle Gefahren angeführt,
und Sicherheitshinweise werden vom Sicherheitswarnsymbol
(Bild
2) gekennzeichnet. Dieses Warnsymbol weist
auf eine Gefahr hin, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
Originaldokuments (DE)
Alle Rechte vorbehalten *3393-461* A
Form No. 3393-461 Rev A
zeigt die Position der Modell- und
Bild 1
Bild 2
Druck: USA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Multi-Pro 5800

Inhaltszusammenfassung für Toro Multi-Pro 5800

  • Seite 1 Registrierung des Produkts kontaktieren. auf eine Gefahr hin, die zu schweren oder tödlichen Verletzungen führen kann, wenn Sie die empfohlenen Wenden Sie sich an Ihren Toro Vertragshändler oder Sicherheitsvorkehrungen nicht einhalten. Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder zusätzliche Informationen benötigen.

  • Seite 2: Sicherheits- Und Bedienungsschilder

    • In dieser Anleitung werden zwei Begriffe zur Hervorhebung Setzen Sie die Spritzpistole nicht ein, wenn der Schlauch, von Informationen verwendet. WICHTIG weist auf die Abzugsperre, die Düse oder andere Teile fehlen oder spezielle mechanische Informationen hin, und HINWEIS beschädigt sind. hebt allgemeine Informationen hervor, die Ihre besondere •...

  • Seite 3: Installation

    Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Schlauchhaken Spritzpistolenhalterung Scheibe (3/8 Zoll) Befestigen der Schlauchhaken. Sicherungsmutter (5/16 Zoll) Schlossschraube Manuelles Ventil Gewindestange...
  • Seite 4 5 2 1 G020081 Bild 4 1. Umwälzungsventil 3. Sicherheitsventil 2. Linke Befestigungshalte- 4. Rechte Befestigungshalte- rung rung g0286 38 Bild 3 2. Binden Sie die zwei Auslegerventile mit zwei Kabellbinden (aus den lose mitgelieferten Teilen) 1. Sicherungsmutter 4. Schlossschraube (5/16 x zusammen und entfernen Sie die rechte Halterung.
  • Seite 5 4. Entfernen Sie den Druckmanometeranschluss und den Adapter für Außengewinde-zu-Außengewinde (Bild Hinweis: Bewahren Sie diese Teile für den Einbau des manuellen Ventils auf. 5. Bewegen Sie die rechte Halterung vom vorhandenen Ventil weg. 6. Stellen Sie sicher, dass der vorhandene O-Ring im offenen Ende des Auslegerventilgehäuses sitzt.

  • Seite 6: Einbauen Des Schaltkastens

    Einbauen des Schaltkastens Für diesen Arbeitsschritt erforderliche Teile: Schaltkasten und Halterung Schraube (1/4 x 5/8 Zoll) Sicherungsmutter (1/4 Zoll) Verfahren G021562 1. Der Schaltkasten und die Halterung sind Teil der losen Bild 9 Teile. 1. Manometerschlauch von 3. Armatur des 2.

  • Seite 7: Einbauen Des Kabelbaums

    2. Schieben Sie die Schlauchklemme über die Zahnung und ziehen sie an, um den Schlauch am Ventil zu befestigen. Anschließen des Spritzschlauches Für diesen Arbeitsschritt erforderliche Teile: Langer Schlauch mit Anschlussstück Spritzpistole Schlauchklemme, klein Verfahren Bild 12 1. Schließen Sie das freie Ende des langen Schlauches am Anschlussstück an der Spritzpistole an (Bild 11).

  • Seite 8: Betrieb

    Wärmeschutz wünschen. Ein Wärmeschutzblech Düsen fern, aus denen Flüssigkeit unter hohem für Sprühfahrzeuge erhalten Sie von Ihrem offiziellen Druck ausgestoßen wird. Toro-Vertragshändler. • Richten Sie das Spritzgerät nicht auf Personen oder Tiere. Wechseln zwischen Spritzen • Stellen Sie sicher, dass alle Flüssigkeitsschläuche mit dem Spritzgestänge und...
  • Seite 9 Wechseln zwischen Spritzen mit der Hand und mit dem Spritzgestänge 1. Drücken Sie den Dosierungsschalter, um den Druck zu verringern. 2. Stellen Sie den Spritzauswahlschalter auf die Aus-Stellung. 3. Richten Sie die Spritzpistolendüse auf einen Bereich, in dem Sie sicher spritzen können. Lösen Sie die Abzugsperre und ziehen Sie am Abzug, bis die ganze Flüssigkeit aus dem Schlauch ausgetreten ist.
  • Seite 10 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
  • Seite 11 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
  • Seite 12 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Distributor wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
