Abschnitt 5
5.1
Switchsync™ PWC600
Benutzerhandbuch
Hardware-Schnittstellen
Anschlüsse
X0
X8
X9 X10 X1 X2 X3
GUID-79B91E2D-81CF-4D4C-9DD3-708CC2BA7204 V2 DE

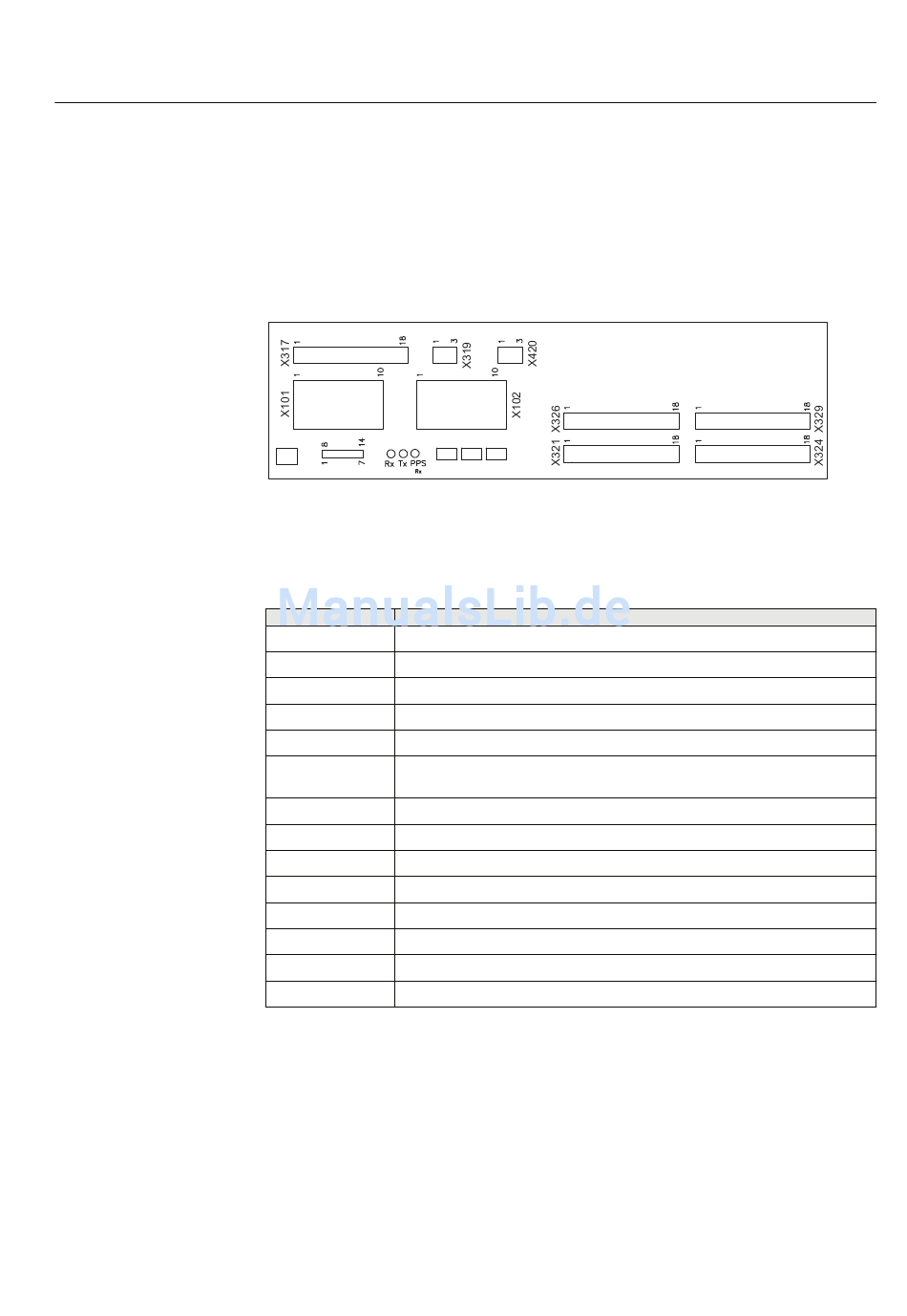

Abb. 18:
Anschlüsse an der Rückwand
Tabelle 21:
Schnittstellen, die in der standardmäßigen Vorkonfiguration des Switchsync PWC600
Gerätes verwendet werden
Anschluss
Beschreibung
X0
Anschluss für abgesetzte HMI (nicht in Switchsync PWC600 verwendet)
X1
Stationsbus: IEC61850-8-1, Web-Schnittstelle
X2
Redundanter Stationsbus, optional
X3
Prozessbus, Abtastwerte von IEC 61850-9-2LE-kompatiblen Merging Units
X8
Serieller EIA-485- und IRIG-B-Anschluss
Optische serielle Kommunikation (veraltet, nicht in Switchsync PWC600 verwen‐
X9
det)
X10
Optischer 1PPS-Signaleingang für die Zeitsynchronisierung
X101, X102
Konventionelle Strom- und Spannungswandlereingänge
X317, X326
Meldeausgänge
X319
IRF (interner Fehlerausgang)
X321
Ausgänge für Aus- und Einschaltbefehle
X324
Stellungseingänge für Hilfsschalter des Leistungsschalters
X329
Ein-/Ausschaltbefehle, Statuseingänge für Leistungsschalter-Antriebsenergie
X420
Eingang für Hilfsversorgungsspannung
