Kurvenform-Viewer
Switchsync PWC600 bietet im WHMI einen Online-Viewer für eine grafische
Darstellung von gespeicherten Kurvenform-Aufzeichnungen.
GUID-221BBEE6-8ABE-4C94-8D1B-19E7ECE801AA V1 DE

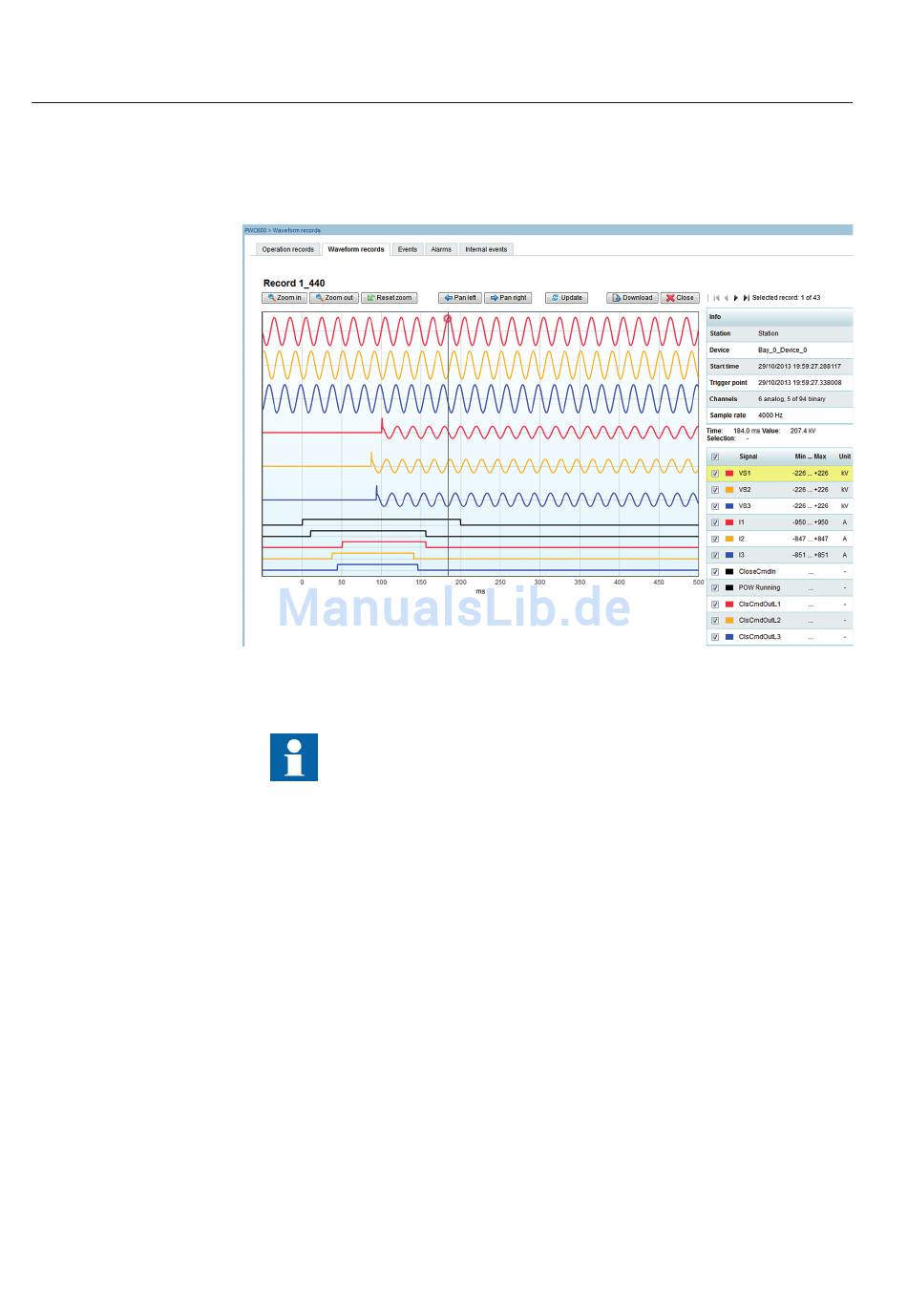

Abb. 136:
Kurvenform-Viewer in WHMI
Der Kurvenform-Viewer kann nur für die Online-Anzeige von in
Switchsync PWC600 gespeicherten Kurvenform-Aufzeichnungen
verwendet werden. Er ist für eine schnelle Bewertung von gesteuerten
Schaltvorgängen optimiert. Für eine Offline-Ansicht und Analyse der
Kurvenform-Aufzeichnungen mit allen Funktionen kann die
Aufzeichnung auf das lokale System heruntergeladen und in einem
COMTRADE-Viewer wie WaveWin geöffnet werden.
Die Tabelle Info bietet wichtige Informationen über die Kurvenform-Aufzeichnung.
•
Mit Station und Device wird der Standort des gesteuerten Leistungsschalters und
Switchsync PWC600 identifiziert, festgelegt durch die TERMINALID-
Einstellungen.
•
Start time gibt den Zeitstempel des ersten Datenpunkts in der Aufzeichnung an.
•
Trigger point gibt den Zeitstempel des empfangenen Schaltbefehls an und wird
in der Liste der Kurvenform-Aufzeichnungen angezeigt. Alle anderen Zeiten in
der Aufzeichnung werden relativ zu diesem Zeitpunkt gezählt.
•
Channels gibt die Anzahl der Signale an, die in dieser Aufzeichnung enthalten
sind. Nur die binären Kanäle, die während der Aufzeichnungsperiode mindestens
