Abschnitt 8
Lokale HMI
8.1.4.3
8.2
160
Zeichen geändert werden. Aufzählungswerte haben einen vordefinierten Satz von
auswählbaren Werten.
Kommunikation über den frontseitigen Anschluss
Der RJ-45-Anschluss in der LHMI ermöglicht Ethernet-Kommunikation mit einem
PC.
•
Die grüne Uplink-LED auf der linken Seite leuchtet, wenn das Kabel
ordnungsgemäß am Anschluss angeschlossen ist.
D0E1198T201305141540 V1 DE

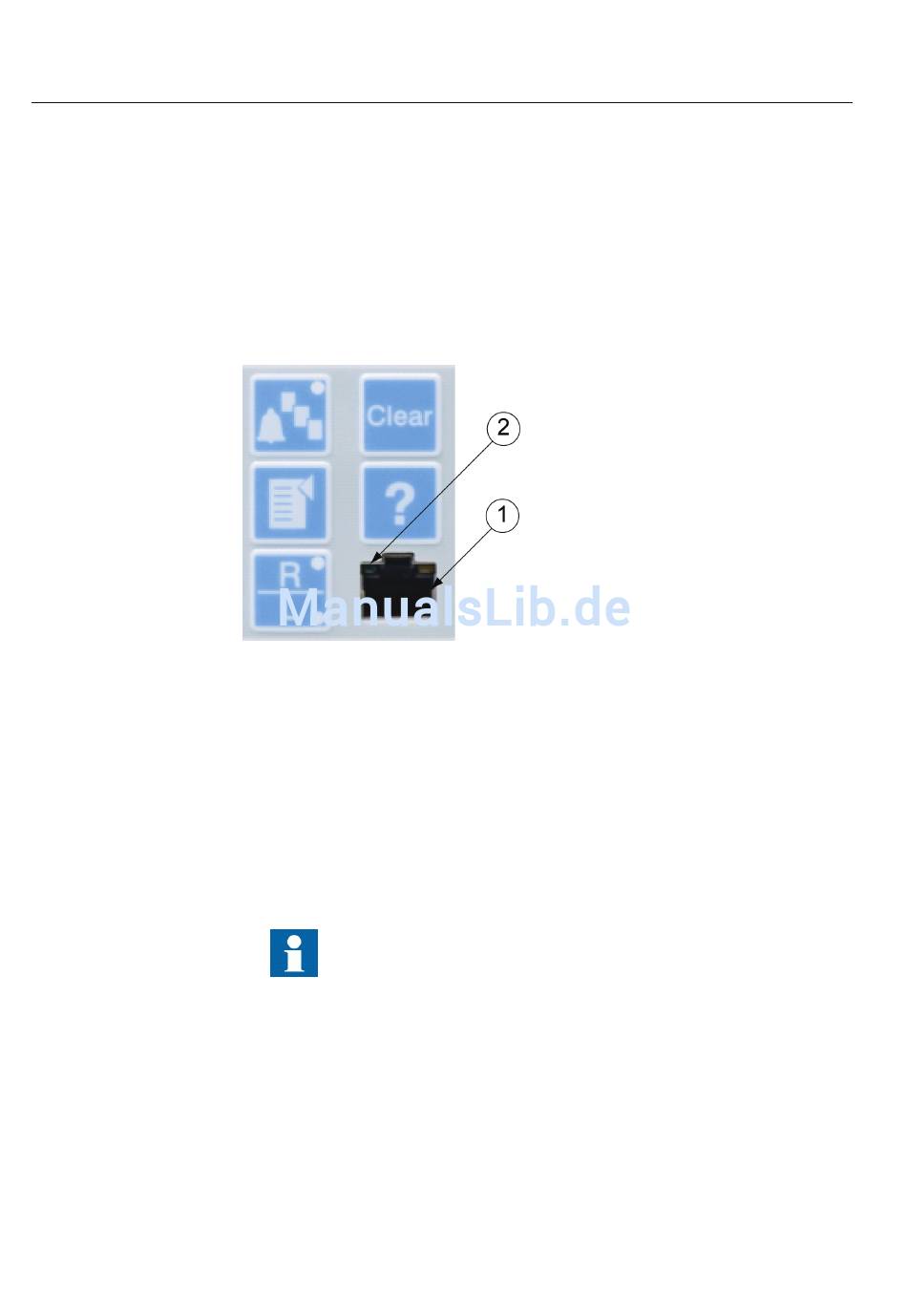

Abb. 111:
RJ-45-Kommunikationsanschluss und grüne LED-Anzeige
1 RJ-45-Anschluss
2 Grüne LED-Anzeige (Uplink)
Wird ein Rechner mit einem Crossoverkabel am frontseitigen IED-Anschluss
angeschlossen, weist der DHCP-Server des frontseitigem Anschluss dem Rechner
eine IP-Adresse zu, sofern DHCPServer = On. Die werksseitige IP-Adresse für die
frontseitige Schnittstelle ist 10.1.150.3.
Schließen Sie den frontseitigen IED-Anschluss nicht an ein LAN an.
Verbinden Sie über den frontseitigen Anschluss nur einen einzelnen
lokalen PC mit PCM600 oder WHMI.
Anmelden
Wenn IED-Benutzer in PCM600 definiert wurden, dann muss sich ein Benutzer
anmelden, um eine Aktion auszuführen.
1MRK 511 346-UDE B
Switchsync™ PWC600
Benutzerhandbuch
