13. Auslöser SACE PR122/P - Kennzeichnung

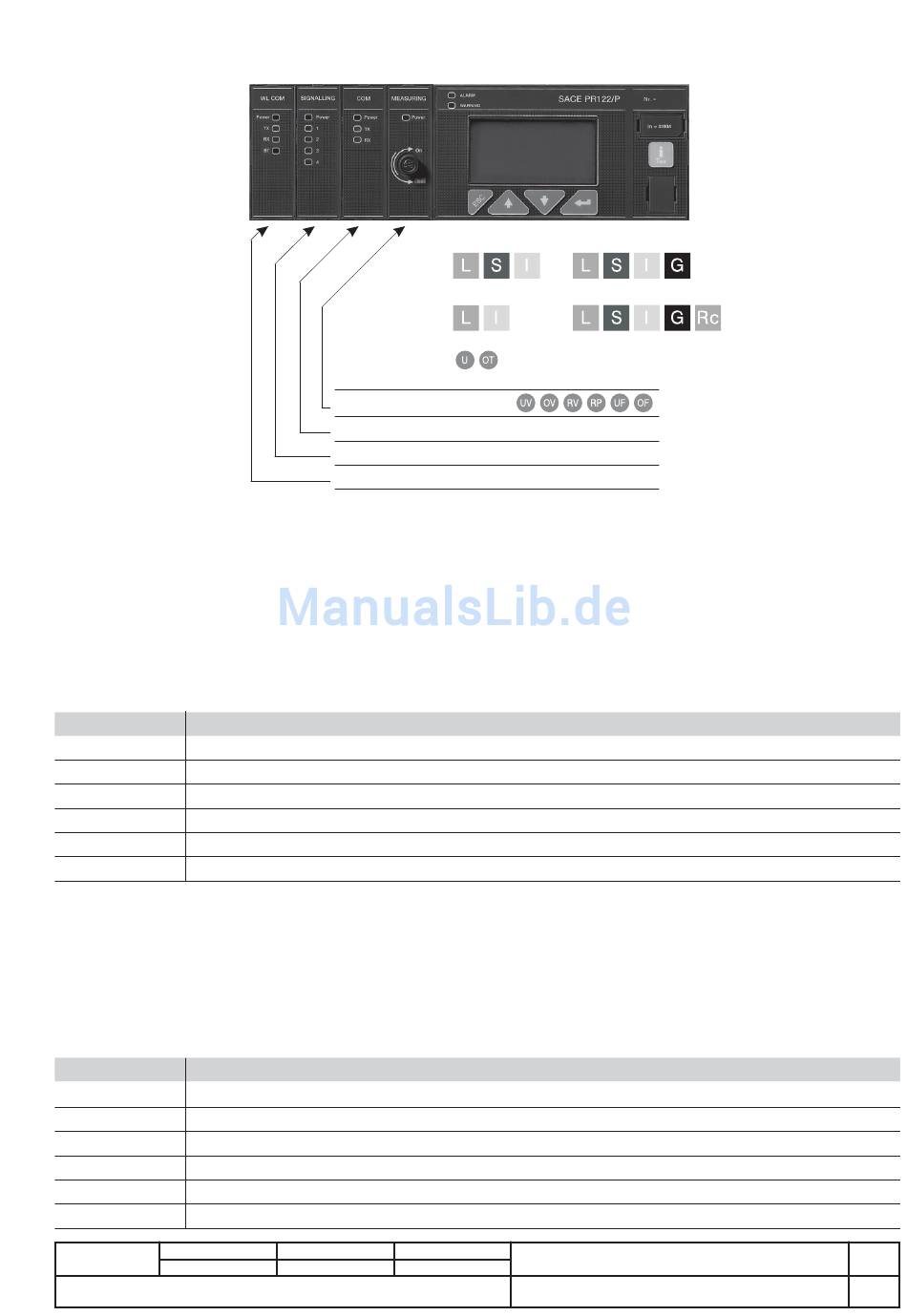

Die den IEC-Normen entsprechenden lieferbaren Schutzauslöser PR122/P mit den verschiedenen Schutzfunktionen sowie Standard- und
Sondermodulen kann man der nachstehenden Abbildung entnehmen:

13.1 Bezugsnorm

Der Schutzauslöser PR122/P wurde für den Betrieb in Einklang mit der folgenden internationalen Norm projektiert:
IEC 60947-2 Niederspannungsschaltgeräte. Leistungsschalter.
13.2

Spezifikationen

13.2.1 Allgemeine Informationen

Der Schutzauslöser PR122/P ist eine leistungsstarke eigengespeiste Schutzeinheit mit Funktionen für Schutz, Messung, Speicherung,
Kommunikation (optional), Eigendiagnose, Lastenkontrolle und Zonenselektivität für die drei- und vierpoligen offenen
Niederspannungsleistungsschalter der Baureihe 'Emax' von ABB SACE. Die Benutzeroberfläche des Auslösers erlaubt ferner die Einstellung der
Parameter und das komplette Management der Voralarm- und Alarmmeldungen für die Schutzfunktionen und die Eigendiagnose.
Es sind die folgenden Schutzfunktionen verfügbar:
Symbol Schutzfunktion
L Überlastschutz, mit stromabhängiger Langzeitverzögerung
S Kurzschlussschutz, mit einstellbarer Verzögerung
I Kurzschlussschutz, unverzögert
G Erdschlussschutz, mit einstellbarer Verzögerung
U Schutz gegen Phasenunsymmetrie
O T Übertemperaturschutz
Der Auslöser PR122/P kann in dreipolige Leistungsschalter, in dreipolige Leistungsschalter mit externem Neutralleiter und in vierpolige
Leistungsschalter eingebaut werden. Man beachte, dass beim PR122/P der mit dem Rating Plug festgelegte Bemessungsstrom In und nicht Iu
(Bemessungsdauerstrom des Leistungsschalters) der Bezugsstrom ist. Beispiel: Der Leistungsschalter E1B800 mit Rating Plug 400 A hat einen
Iu von 800A und einen In von 400 A.
Der Auslöser veranlasst die Ausschaltung des Leistungsschalters, in den er eingebaut ist, mit Hilfe der Ausschaltspule, die direkt auf das
mechanische Hebelsystem des Schalters wirkt. Die Eigenspeisung des Schutzauslösers erfolgt über Stromsensoren oder über die Phasenspannungen
mit Hilfe des Moduls PR120/V, falls vorhanden. Die Einheit arbeitet mit Digitaltechnik und ihre Benutzeroberfläche besteht aus einem Graphikdisplay
und einer Tastatur.
In Verbindung mit dem optionalen Modul PR120/V stellt der Schutzauslöser PR122/P auch die folgenden Schutzfunktionen bereit:
Symbol Schutzfunktion
UV Unterspannungsschutz
OV Überspannungsschutz
RV Schutz gegen Sternpunkt-Erde-Spannung
RP Rückleistungsschutz
UF Unterfrequenzschutz
O F Überfrequenzschutz
L2350
Überarb.
PR122/P
PR122/P
Schutzfunktionen
Bei allen Versionen
Verfügbare optionale Module
PR120/V - MEASURING
PR120/D-M - COM
PR120/K - SIGNALLING
PR120/D-BT - WL-COM
PR122/P
PR122/P
Gerät
Dok. Nr.
1SDH000460R0003
Maßstab
Emax
Seite Nr.
41/155
