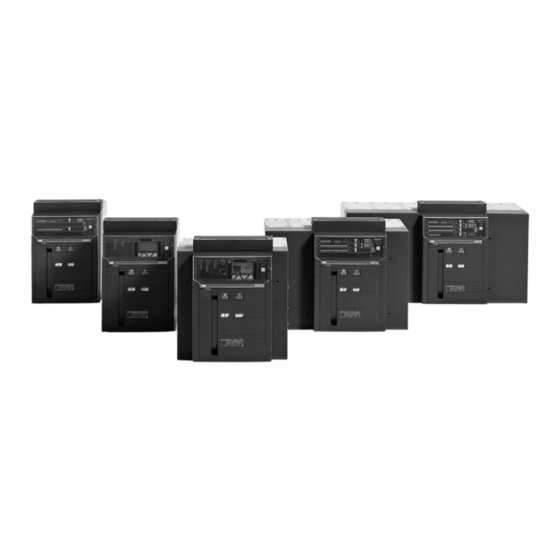

- Seite 1 Installations, Betriebs und Wartungsanleitung Installations und Betriebsanleitung für das Unterteil der Leistungsschalter in ausfahrbarer Ausführung Emax 1SDH000461R0003 L5439...
- Seite 3 6.2.3 Mechanische Verriegelung ................................« Abmessungen ....................................« Schaltpläne ....................................« Zchng. Abt. Verantw. Titel Sprache Installations, Betriebs und Wartungsanleitung für das Unterteil der Leistungsschalter in Gerät Abt. Anw. ausfahrbarer Ausführung Überarb. L2350 L5439 Maßstab Gerät Emax L3034 ABB SACE Dok. Nr. 1SDH000461R0003...
- Seite 4 Beschreibung Allgemeine Eigenschaften Die Leistungsschalter und Trennschalter der Baureihe SACE Emax bestehen aus einem Stahlblechrahmen, der den Antrieb, die Pole und weitere funktionale Komponenten beherbergt. Die Pole sind voneinander isoliert und enthalten jeweils die Schaltstücke und den Stromwandler für die zugehörige Phase.
- Seite 5 Zum Anheben die nachstehenden Anweisungen beachten: Das Unterteil muss auf eine robuste Unterlage gestellt und vorzugsweise mit einem geeigneten Gabelhubwagen angehoben werden. Allerdings ist auch die Verwendung von Seilen zulässig; in diesem Fall müssen die Lastseile wie in der Abbildung gezeigt angeschlagen werden. Abb. 4 Tabelle der Gewichte der Unterteile (Kg.) Unterteil...
- Seite 6 Installation des Unterteils Das Unterteil mit den von ABB SACE gelieferten Schrauben (1), Unterlegscheiben (2) und Sechskant-Anschlagmuttern (3) (M8 x 16) befestigen. Bei Verwendung von anderen Schrauben sicherstellen, dass der Kopf der Schrauben nicht mehr als 5,5 mm aus der Basis des Unterteils herausragt.
- Seite 7 Installation des Unterteils bei Schiffsanlagen Hinsichtlich der Befestigungspunkte der offenen Leistungsschalter SACE Emax in ausfahrbarer Ausführung empfiehlt sich beim Einsatz in Schif- fsanlagen eine zusätzliche Befestigung auf den Seitenteilen des Unterteils (die M12 Schrauben und die Abstandhalter sind nicht im Lieferumfang eingeschlossen).
- Seite 8 Die Zeichnungen sollen die Anschlusstypen nur schematisch darstellen. Die genaue Form der Anschlüsse wird im Kapitel "Abmessungen" ange- geben. Oben und unten (Eingang und Ausgang) können unterschiedliche Anschlüsse montiert werden. Abb. 10 5.1.2 Beispiele für die Anordnung der Verbindungsschienen in Abhängigkeit vom Anschlusstyp Die Verbindungsschienen dienen zum Verbinden der Anschlüsse des Unterteils mit den Sammelschienen der Schaltanlage;...
- Seite 9 WAAGRECHT SANKRECHT VORDERSEITIG FLACH Abb. 12 5.1.3 Montage der Verbindungsschienen Mit größter Sorgfalt den Zustand der Kontaktflächen der Verbindungen kontrollieren: Sie müssen sauber und frei von Graten, Beulen und oxidierten Stellen sein. Solche Mängel müssen ggf. mit einer feinen Feile oder Schleifpapier entfernt werden, um örtliche Temperaturerhöhungen zu verhindern.
- Seite 10 Erdung Das Unterteil des ausfahrbaren Leistungsschalters hat auf der Rückseite einen oder zwei entsprechend gekennzeichnete Anschlüsse für die Erdung (Abb. 7). Jeder Anschluss verfügt über einen Bolzen für die Befestigung der Verbindung. Für den Anschluss muss ein Leiter verwendet werden, dessen Querschnitt den geltenden Normen entspricht. Vor der Montage den Bereich um die Schraube reinigen und entfetten.
- Seite 11 S75I (31-32) - S75T (31-32) - S75E (31-32) Mechanisches Zubehör 6.2.1 Zubehör für die Schlossverriegelung der Sicherheitstrennklappen (Abb. 16) Gestattet die Verriegelung der Sicherheitstrennklappen in geschlossener Stellung mit einem Vorhängeschloss (Montage am Unterteil). Lieferbar nur für Leistungsschalter in der ausfahrbaren Ausführung; Montage am Unterteil.
- Seite 12 über Prüfstellung nach Trennstellung 6 Alternative Bohrung Lochabstand 25 mm Befestigung Unterteil 7 Lüftungsöffnung im Verteiler 3-polig 4-polig – – – – E4/f – E6/f 1062 1000 Abb. 17 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 9/24...
- Seite 13 Ausfahrbarer Leistungsschalter Grundausführung mit rückseitig waagrechten Anschlüssen Ansicht A 3-polig (E4) 4-polig (E4) 4-polig (E4/f) Ansicht A 3-polig (E6) 4-polig (E6) 4-polig (E6/f) Abb. 18 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 10/24...
- Seite 14 Stiftschrauben M12 im Lieferumfang eingeschlossen E4/f E6/f Ansicht A Ansicht A Ansicht A Ansicht A Stiftschrauben M12 im Lieferumfang eingeschlossen Stiftschrauben M12 im Lieferumfang eingeschlossen Abb. 19 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 11/24...
- Seite 15 Ausfahrbarer Leistungsschalter Ausführung mit vorderseitigen Anschlüssen Abb. 20 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 12/24...
- Seite 16 Ausfahrbarer Leistungsschalter Ausführung mit vorderseitigen Anschlüssen E4/f E6/f Abb. 21 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 Dok. Nr. 1SDH000461R0003 Seite Nr. 13/24...
- Seite 17 Ausfahrbarer Leistungsschalter Ausführung mit Flachanschlüssen Ansicht A Ansicht A Ansicht A E4/f E6/f Ansicht A Ansicht A Ansicht A Ansicht A Abb. 22 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 14/24...
- Seite 18 PHASE E4/f 1000 1130 E6/f 1260 Mechanische Verriegelung der Schaltfeldtür Ausschnitt in der Schaltfeldtür Mindestabstand zwischen Leistungsschalter und Schaltanlagenwand Ausfahrbare Ausführung 3-polig 4-polig E4/f E6/f Abb. 23 L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 15/24...
- Seite 19 Positionskontakte "Leistungsschalter in Prüfstellung" (nur in Verbindung mit Leistungsschaltern in ausfahrbarer Ausführung) Taster oder Schalter zum Einschalten des Leistungsschalters Taster oder Schalter zum Ausschalten des Leistungsschalters Taster oder Schalter zum Ausschalten des Leistungsschalters mit Verzögerung L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 16/24...
- Seite 20 Abb. 13 = Elektrische Ausgelöstmeldung. Das Einschalten des Leistungsschalters ist erst nach Betätigung des Rücksetz-Tasters möglich. Abb. 14 = Elektrische Ausgelöstmeldung und Spule für die elektrische Rücksetzung. Das Einschalten des Leistungsschalters ist erst nach Betäti- gung des Rücksetz-Tasters bzw. nach Speisung der Spule möglich.
- Seite 21 Schaltung außerhalb des Leistungsschalters realisiert werden, die einen Einschaltkontakt, den in Abbildung 12 angegebenen Meldeschalter und ein Zeitrelais umfasst. E) Für den Anschluss der seriellen Leitung EIA RS485 siehe “Technisches Anwendungsheft - Band 9” Die BUS -Kommunikation mit den ABB- Leistungsschaltern.
- Seite 22 Leiter in geschirmtem Kabel mit stromabhängiger Kurzzei- (z.B. drei Leiter) tverzögerung Verdrillte Leiter oder Kabel Schließstellungsschalter Sicherung (Beispiel: 3 Leiter) (Endschalter) (allgemeines Zeichen) Leiterverbindungen Öffnungsstellungsschalter Stromsensor (Endschalter) L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 19/24...
- Seite 23 PR123/P, Fehlerstromschutz und U<=690 V. TI/L1 TI/L2 TI/L3 > > > UI/N UI/L1 > > UI/L2 UI/L3 > >> > > Idn: 3A...30A T5 T43 PR122/P PR123/P * Y) L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 20/24...
- Seite 24 Motorantrieb, Arbeitsstromauslöser, Einschaltauslöser und Unterspannungsauslöser Meldekontakte L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 21/24...
- Seite 25 Meldekontakte L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 22/24...
- Seite 26 Hilfsstromkreise der Schutzauslöser PR121, PR122 und PR123 ACHTUNG: Siehe Anmerkung F. ( LOCAL BUS ) ( LOCAL BUS ) Messmodul PR120/V * X) L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 23/24...
- Seite 27 Dialogmodul PR120/D-M ( SYSTEM BUS ) Anzeigemodul PR120/K L2350 L5439 Überarb. Maßstab Gerät Emax L3034 1SDH000461R0003 Dok. Nr. Seite Nr. 24/24...
- Seite 28 In Anbetracht der ständigen Weiterentwicklung der Normen und der Werkstoffe können die im vorlie- genden Katalog angegebenen Eigenschaften und Abmessungen erst nach Bestätigung durch ABB SACE als verbindlich betrachtet werden. ABB SACE S.p.A. Divisione Interruttori B.T. Via Baioni, 35 - 24123 Bergamo - Italy Tel.: +39 035.395.111 - Telefax: +39 035.395.306-433...
