15.2

Dialogmodul PR120/D-M - COM

15.2.1 Allgemeine Eigenschaften

Das Dialogmodul ist für den Anschluss des Schutzauslösers an ein Modbus-Netz für die Fernüberwachung und -steuerung der Leistungsschalter
bestimmt.

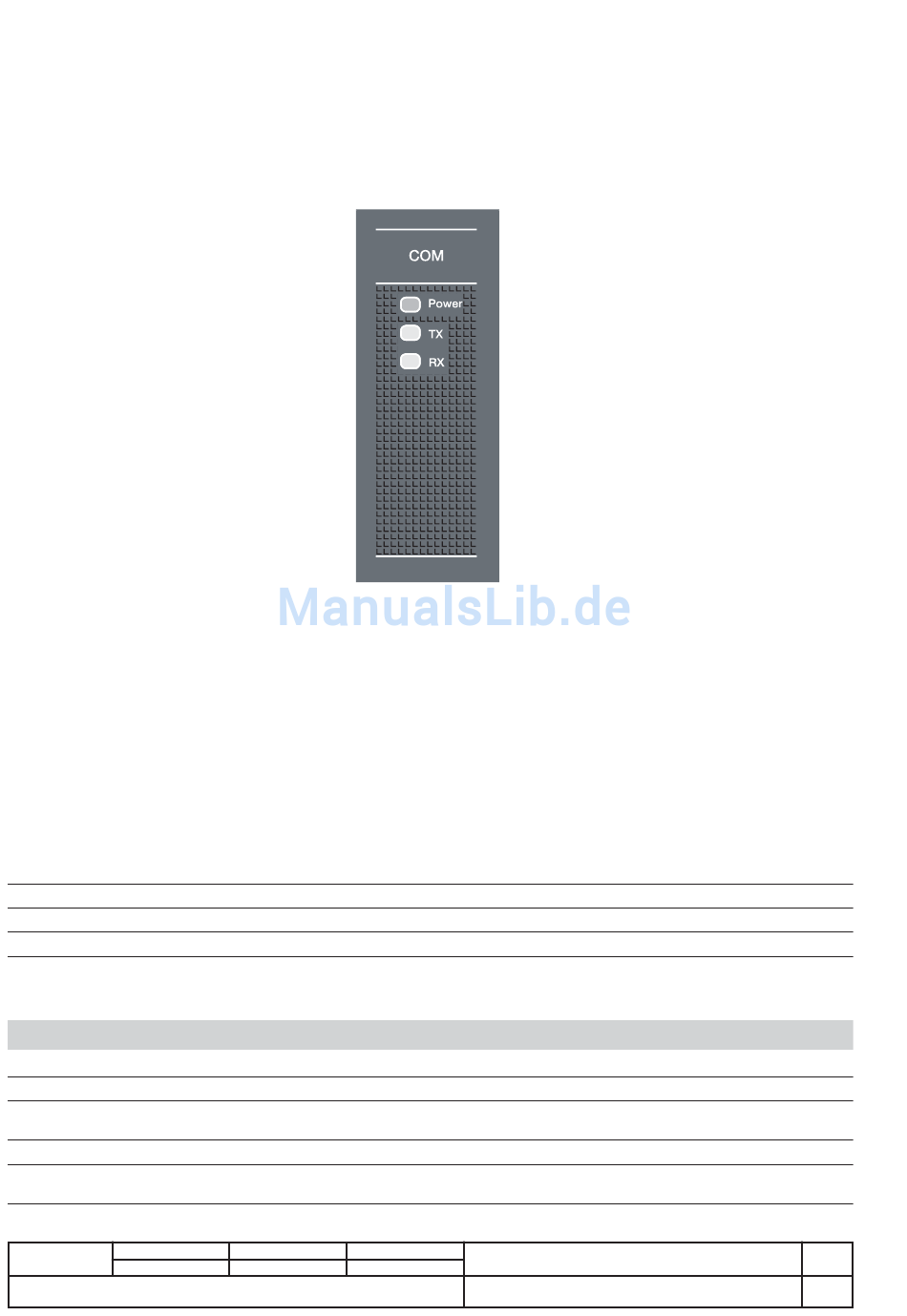

15.2.2 Vorderansicht

- Betriebs-LED "Power"
- LED RX/TX (Anzeige Datenempfang und -übertragung)
15.2.3 Mit dem Modul ausgestattete Auslöser
- optional bei PR122/P
- optional bei PR123/P

15.2.4 Stromversorgung

Das Dialogmodul PR120/D-M - COM wird vom Schutzauslöser nur gespeist, wenn die Hilfsspannung von 24V anliegt.
15.2.5 Anschlüsse
Siehe Abbildung 45 des Schaltplans in diesem Handbuch.
15.2.6 Verfügbare Kommunikationsfunktionen
Die Kenndaten der Kommunikationsfunktion bei den Auslösern PR122/P, PR123/P mit Modul PR120/D-M - COM sind in der Tabelle angegeben:
PR122/P oder PR123/P + PR120/D-M - COM
Protokoll
Physische Schnittstelle
Baudrate
15.2.7 Menü Modul PR120/D-M - COM
Parameter / Funktionen
Lokal/Fern
Serielle Adresse
Baudrate
Physisches Protokoll
Addressing
L2350
Überarb.
Modbus RTU
RS-485
9600 - 19200 bit/s
Werte
Lokal/Fern
1 ... 247
9600 bit/s
19200 bit/s
8,E1 - 8,0,1 - 8,N,2 - 8,N,1
Modbus-Standard
