Anzeigemodul PR120/K

15.3.1 Allgemeine Eigenschaften

Das Modul erlaubt die lokale Anzeige von Alarmen und Auslösungen des Leistungsschalters.
Es sind zwei mögliche Konfigurationen für das Modul SIGNALLING vorgesehen:
- Standard-Konfiguration: 1 Digitaleingang, 3 Kontakte mit gemeinsamem Pol, 1 unabhängiger Kontakt;
- alternative Konfiguration: 4 unabhängige Kontakte. In diesem Fall ist der Digitaleingang verdrahtet, jedoch nicht zur Klemmenleiste geführt.
Man kann zwischen diesen beiden alternativen Konfigurationen wechseln, ohne das Modul zu wechseln; man muss lediglich eine andere
Verdrahtung verwenden (siehe die Abbildungen 46 und 47 der Schaltpläne).

15.3.2 Vorderansicht

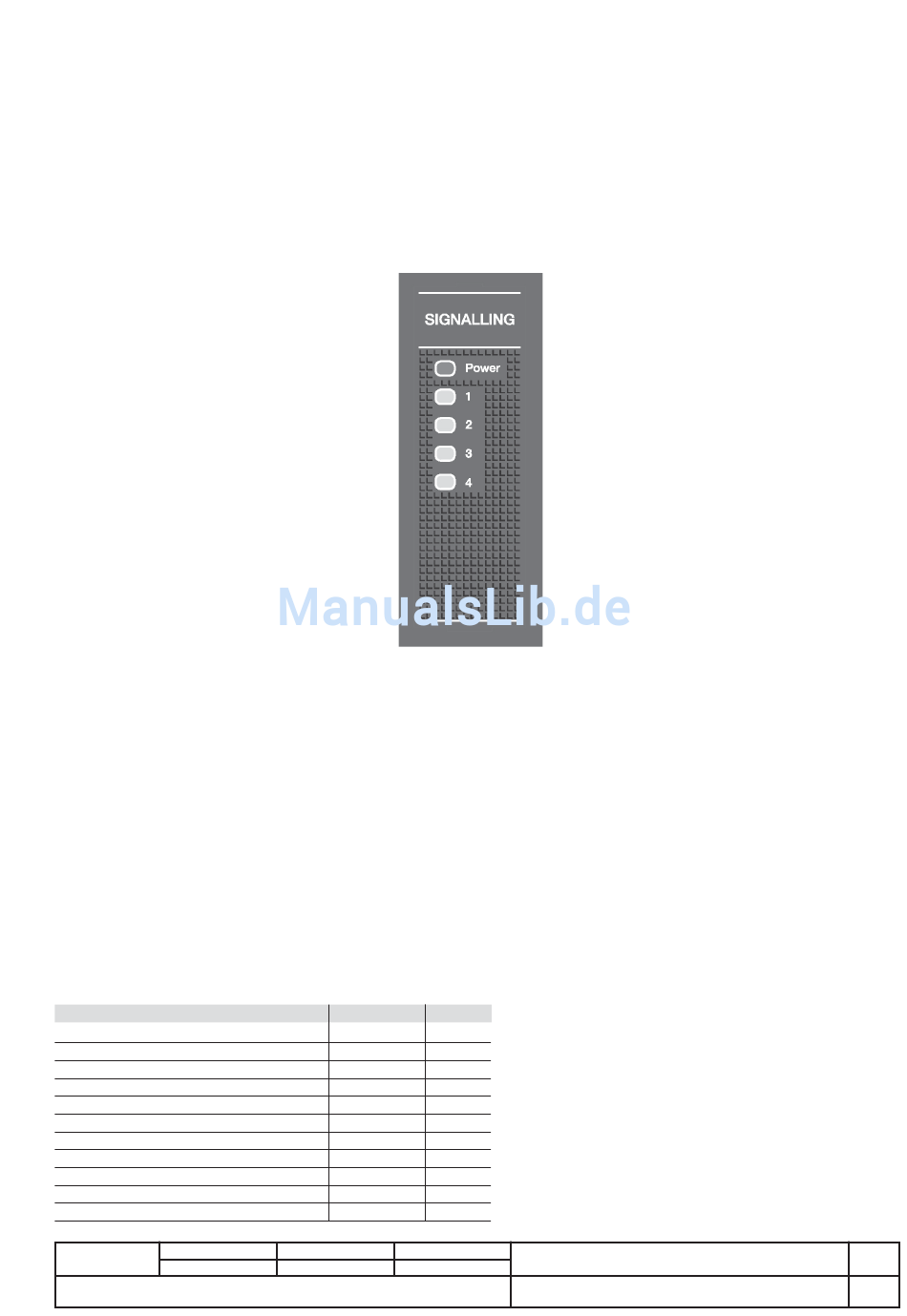

- Betriebs-LED "Power"
- 4 LEDs: den Meldekontakten zugeordnet
15.3.3 Mit dem Modul ausgestattete Auslöser
- optional bei PR122/P
- optional bei PR123/P

15.3.4 Eigenschaften des Digitaleingangs

Die Einheit bietet die Möglichkeit, dem Digitaleingang die folgenden Funktionen zuzuordnen:
- Aktivierung eines alternativen Parametersatzes, Satz B, (nur PR123/P);
- externe Auslösesteuerung;
- Zurücksetzen des Auslösers nach Auslösung;
- Zurücksetzen der Kontakte PR120/K;
- Aktivierung lokal / fern;
- Zurücksetzen der Energiezähler.
In der Konfiguration mit Digitaleingang haben die Aktivierungsrelais eine gemeinsame Verbindung.
Das Modul kann für die Lastenkontrolle auch als Aktuator verwendet werden.
15.3.5

Eigenschaften der Meldekontakte

Die folgenden Daten sind für ohmsche Lasten definiert (cos ϕ = 1)
Kontaktyyp
Maximale Schaltspannung
Maximaler Schaltstrom
Maximale Schaltleistung
Ausschaltvermögen bei 35 VDC
Ausschaltvermögen bei 120 VDC
Ausschaltvermögen bei 250 VDC
Ausschaltvermögen bei 380 VDC
Isolation Kontakt/Spule
Isolation Kontakt/Kontakt
L2350
Überarb.
SPST
130 VDC 380 VAC
5 A 8 A
175 W 2000 VA
5 A ----
0.2 A ----
---- 8 A
---- 5.2 A
4000 Veff
1000 Veff
