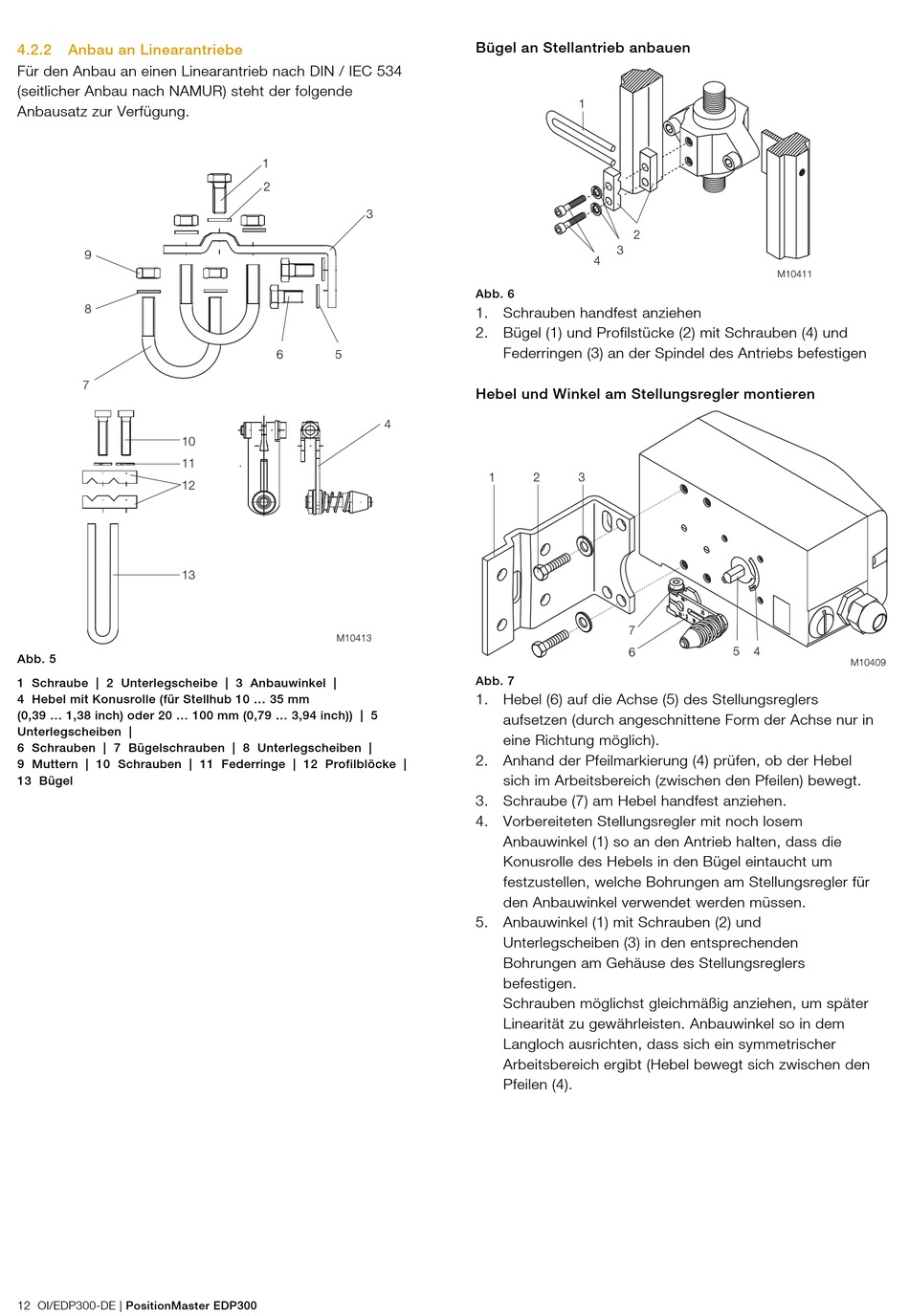

4.2.2

Anbau an Linearantriebe

Für den Anbau an einen Linearantrieb nach DIN / IEC 534
(seitlicher Anbau nach NAMUR) steht der folgende
Anbausatz zur Verfügung.
Abb. 5
1 Schraube | 2 Unterlegscheibe | 3 Anbauwinkel |
4 Hebel mit Konusrolle (für Stellhub 10 ... 35 mm
(0,39 ... 1,38 inch) oder 20 ... 100 mm (0,79 ... 3,94 inch)) | 5
Unterlegscheiben |
6 Schrauben | 7 Bügelschrauben | 8 Unterlegscheiben |
9 Muttern | 10 Schrauben | 11 Federringe | 12 Profilblöcke |
13 Bügel
12 OI/EDP300-DE | PositionMaster EDP300
Bügel an Stellantrieb anbauen
Abb. 6
1. Schrauben handfest anziehen
2. Bügel (1) und Profilstücke (2) mit Schrauben (4) und
Federringen (3) an der Spindel des Antriebs befestigen
Hebel und Winkel am Stellungsregler montieren
Abb. 7
1. Hebel (6) auf die Achse (5) des Stellungsreglers
aufsetzen (durch angeschnittene Form der Achse nur in
eine Richtung möglich).
2. Anhand der Pfeilmarkierung (4) prüfen, ob der Hebel
sich im Arbeitsbereich (zwischen den Pfeilen) bewegt.
3. Schraube (7) am Hebel handfest anziehen.
4. Vorbereiteten Stellungsregler mit noch losem
Anbauwinkel (1) so an den Antrieb halten, dass die
Konusrolle des Hebels in den Bügel eintaucht um
festzustellen, welche Bohrungen am Stellungsregler für
den Anbauwinkel verwendet werden müssen.
5. Anbauwinkel (1) mit Schrauben (2) und
Unterlegscheiben (3) in den entsprechenden
Bohrungen am Gehäuse des Stellungsreglers
befestigen.
Schrauben möglichst gleichmäßig anziehen, um später
Linearität zu gewährleisten. Anbauwinkel so in dem
Langloch ausrichten, dass sich ein symmetrischer
Arbeitsbereich ergibt (Hebel bewegt sich zwischen den
Pfeilen (4).
