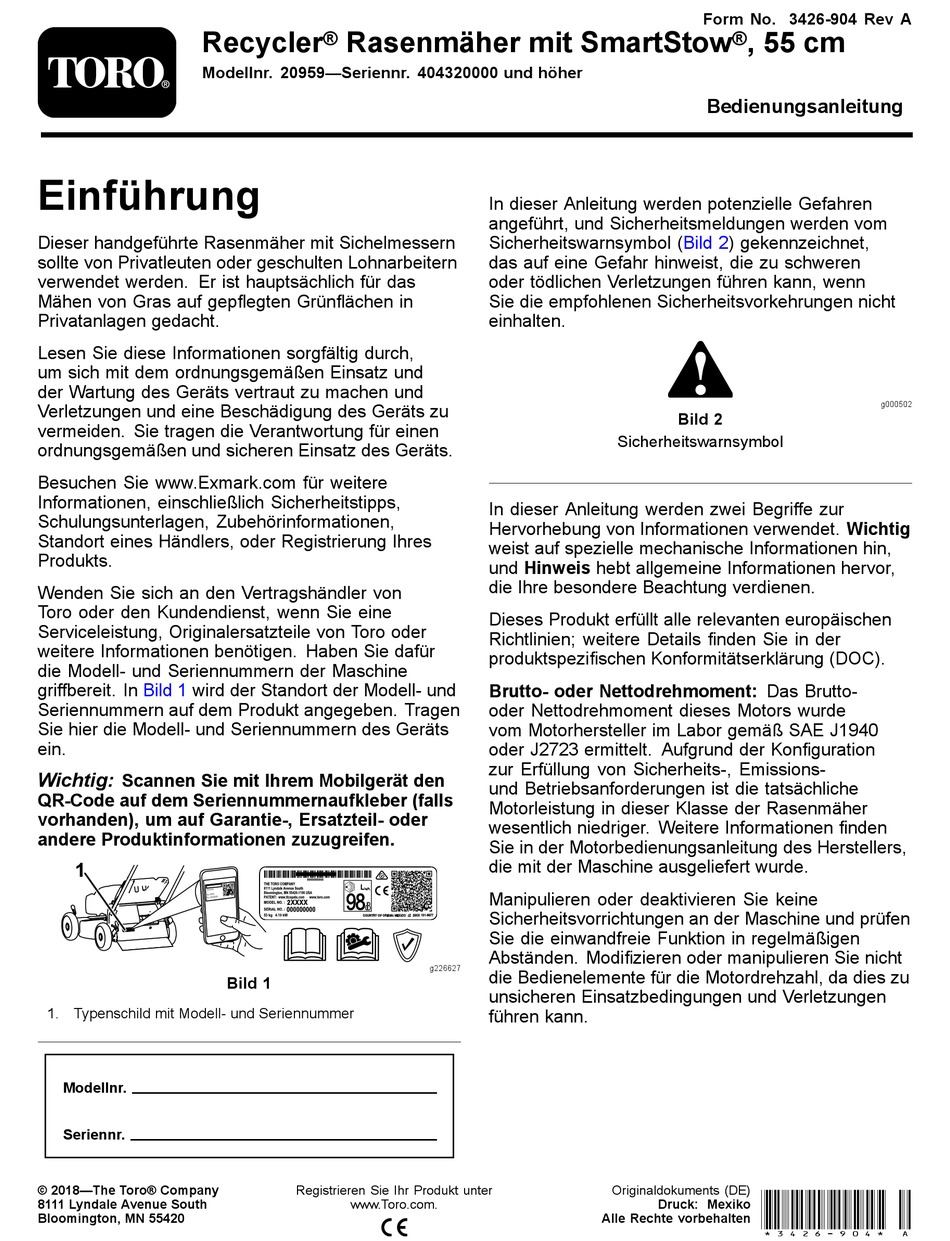

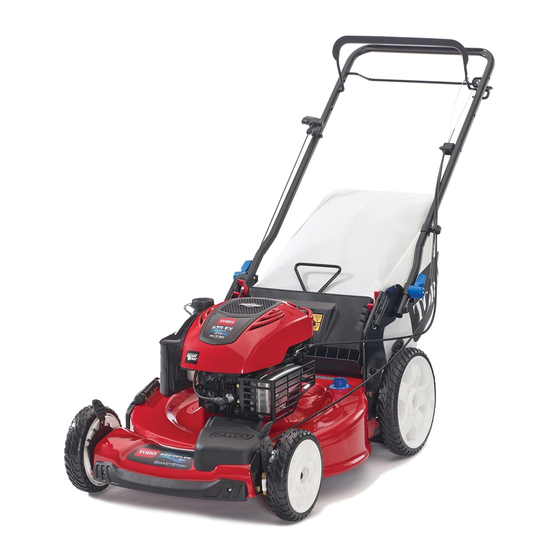

Modellnr. 20959—Seriennr. 404320000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das
Mähen von Gras auf gepflegten Grünflächen in
Privatanlagen gedacht.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie www.Exmark.com für weitere
Informationen, einschließlich Sicherheitstipps,
Schulungsunterlagen, Zubehörinformationen,
Standort eines Händlers, oder Registrierung Ihres
Produkts.
Wenden Sie sich an den Vertragshändler von
Toro oder den Kundendienst, wenn Sie eine
Serviceleistung, Originalersatzteile von Toro oder
weitere Informationen benötigen. Haben Sie dafür
die Modell- und Seriennummern der Maschine
griffbereit. In
Bild 1
wird der Standort der Modell- und
Seriennummern auf dem Produkt angegeben. Tragen
Sie hier die Modell- und Seriennummern des Geräts
ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen.
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Rasenmäher mit SmartStow
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol
das auf eine Gefahr hinweist, die zu schweren
oder tödlichen Verletzungen führen kann, wenn
Sie die empfohlenen Sicherheitsvorkehrungen nicht
einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle mechanische Informationen hin,
und Hinweis hebt allgemeine Informationen hervor,
die Ihre besondere Beachtung verdienen.
Dieses Produkt erfüllt alle relevanten europäischen
Richtlinien; weitere Details finden Sie in der
produktspezifischen Konformitätserklärung (DOC).
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Sie in der Motorbedienungsanleitung des Herstellers,
die mit der Maschine ausgeliefert wurde.
Manipulieren oder deaktivieren Sie keine
Sicherheitsvorrichtungen an der Maschine und prüfen
Sie die einwandfreie Funktion in regelmäßigen
Abständen. Modifizieren oder manipulieren Sie nicht
g226627
die Bedienelemente für die Motordrehzahl, da dies zu
unsicheren Einsatzbedingungen und Verletzungen
führen kann.
Alle Rechte vorbehalten
Form No. 3426-904 Rev A
®
, 55 cm
Bedienungsanleitung
(Bild
2) gekennzeichnet,
Bild 2
Sicherheitswarnsymbol
Originaldokuments (DE)
*3426-904* A
Druck: Mexiko
g000502
Werbung
Verwandte Anleitungen für Toro Recycler 20959
Inhaltszusammenfassung für Toro Recycler 20959
- Seite 1 Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen. Wenden Sie sich an den Vertragshändler von Toro oder den Kundendienst, wenn Sie eine Dieses Produkt erfüllt alle relevanten europäischen Serviceleistung, Originalersatzteile von Toro oder Richtlinien; weitere Details finden Sie in der weitere Informationen benötigen.
- Seite 2 Inhalt Sicherheit Einführung ..............1 Diese Maschine erfüllt EN ISO 5395. Sicherheit ..............2 Allgemeine Sicherheit......... 2 Allgemeine Sicherheit Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............4 Dieses Produkt kann Hände und Füße amputieren 1 Aufklappen des Holms ........4 und Gegenstände aufschleudern.
- Seite 3 Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist.
- Seite 4 Einrichtung Wichtig: Nehmen Sie den Kunststoffschutz ab und alle anderen Kunststoffteile oder Verpackungen ab, mit denen der Motor abgedeckt ist. Werfen Sie sie ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren WARNUNG: Wenn Sie den Holm falsch aufklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden.
- Seite 5 g230180 Bild 4 Auffüllen des Kurbelgehäuses mit Öl Keine Teile werden benötigt Verfahren Wichtig: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten. g222533 Bild 5...
- Seite 6 Montieren des Fangkorbs Keine Teile werden benötigt Verfahren g235791 Bild 6...
- Seite 7 Technische Daten Produktübersicht Modell Breite Gewicht Länge Höhe 37 kg 150 cm 58 cm 107 cm 20959 (81 lb) (42“) Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Vor dem Einsatz Vor der sicheren Verwendung Allgemeine Sicherheit •...
- Seite 8 – Füllen Sie den Kraftstofftank im Freien des Kraftstoffstabilisators vorgeschrieben, um auf, wenn der Motor kalt ist. Wischen Sie Startprobleme zu vermeiden. verschütteten Kraftstoff auf. Weitere Informationen finden Sie in der – Rauchen Sie nicht beim Umgang mit Kraftstoff, Bedienungsanleitung für den Motor. und gehen Sie nicht in der Nähe von offenem Feuer oder Funken mit Kraftstoff um.
- Seite 9 Prüfen des Motorölstands Wartungsintervall: Bei jeder Verwendung oder täglich Wichtig: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten. g231765 Bild 10 Einstellen der Holmhöhe Sie können den Holm auf eine für Sie passende Höhe anheben oder absenken. Drehen Sie die Holmarretierung, stellen Sie den Holm in eine der beiden Stellungen und stellen Sie ihn fest (Bild 11).
- Seite 10 g254132 Bild 12 Während des Einsatzes ist, setzen Sie die Maschine nicht mehr ein und wenden sich sofort an einen offiziellen Vertragshändler. Hinweise zur Sicherheit • Halten Sie umstehende Personen vom während des Betriebs Arbeitsbereich fern. Halten Sie kleine Kinder aus dem Mähbereich fern und unter Aufsicht eines verantwortlichen Erwachsenen, der nicht die Allgemeine Sicherheit...
- Seite 11 Einatmen tödlich ist. • Prüfen Sie die Teile des Fangkorbs und des Auswurfkanals häufig auf Risse oder Abnutzung und wechseln Sie sie ggf. mit Originalteilen von Toro aus. Sicherheit an Hanglagen g240765 Bild 14 • Mähen Sie immer quer zum Hang, nicht 1.
- Seite 12 und wenden Sie sich sofort an einen offiziellen Vertragshändler. Schnittgutrecyclen Der Rasenmäher ist werksseitig auf das Recyceln von Schnittgut und Laub eingestellt. Nehmen Sie ggf. den Fangkorb ab, siehe Entfernen des Fangkorbs (Seite 13). Ist der Seitenauswurfkanal an der Maschine montiert, entfernen Sie diesen, siehe Entfernen des Seitenauswurfkanals (Seite 13).
- Seite 13 Sammeln des Schnittguts Verwenden Sie den Fangkorb, wenn Sie Schnittgut und Laub im Fangkorb sammeln möchten. Ist der Seitenauswurfkanal an der Maschine montiert, entfernen Sie diesen, siehe Entfernen des Seitenauswurfkanals (Seite 13). Montieren des Fangkorbs Heben Sie das hintere Ablenkblech an und halten Sie es hoch (A in Bild 15).
- Seite 14 Montieren Sie für die optimale Leistung vor dem Saisonbeginn ein neues Messer. Nach dem Einsatz • Tauschen Sie die Messer bei Bedarf durch ein Originalersatzmesser von Toro aus. Hinweise zur Sicherheit Mähen nach dem Betrieb • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang.
- Seite 15 Reinigen der Maschinenunterseite Fahren Sie die Maschine auf eine ebene, befestigte Fläche. in der aufrechten Lagerstellung Stellen Sie den Motor ab und warten Sie, bis Stellen Sie die Maschine in die aufrechte alle beweglichen Teile zum Stillstand gekommen Lagerstellung, siehe Lagern der Maschine in der sind, bevor Sie die Bedienungsposition aufrechten Lagerstellung (Seite...
- Seite 16 GEFAHR Kraftstoff ist extrem leicht entflammbar und explosiv. Feuer und Explosionen durch Kraftstoff können Verbrennungen bei Ihnen und anderen Personen verursachen. • Wenn Sie die Maschine in der aufrechten Stellung lagern und zu viel Kraftstoff im Kraftstofftank ist, kann Kraftstoff aus dem Kraftstofftank auslaufen.
- Seite 17 unter dem vom Motorhersteller empfohlenen Stand liegt. decal133-8198 Bild 19 Stellen Sie sicher, dass die Schnitthöheneinstel- lung an der Maschine 92 mm oder niedriger ist, g189217 Bild 21 siehe Einstellen der Schnitthöhe (Seite 9), wenn dies nicht der Fall ist. Lösen Sie die Holmarretierung (Bild 20).
- Seite 18 • Um eine optimale Leistung der Maschine zu 1. Zündkerzenstecker gewährleisten, verwenden Sie nur Original Ersatzteile und Zubehör von Toro. Die Stecken Sie nach dem Abschluss der Verwendung von Ersatzteilen und Zubehör von Wartungsarbeiten das Zündkabel wieder auf die anderen Herstellern kann Gefahren bergen und Zündkerze.
- Seite 19 Wechseln des Motoröls die Maschine kippen müssen, während sich Kraftstoff im Tank befindet, pumpen Sie den Kraftstoff mit einer Handpumpe ab. Kippen Wartungsintervall: Jährlich Sie die Maschine immer so auf die Seite, Ein Ölwechsel ist nicht erforderlich, wenn Sie dass der Peilstab nach unten zeigt. jedoch das Öl wechseln möchten, führen Sie die folgenden Schritte aus.
- Seite 20 Auswechseln des Messers Wartungsintervall: Jährlich Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler. Prüfen Sie das Messer, wenn der Kraftstofftank leer ist.
- Seite 21 Einstellen des Selbstantriebs Nur für Modelle mit Selbstantrieb Beim Einbau eines Selbstantriebszugs oder bei einer falschen Einstellung des Selbstantriebs müssen Sie den Selbstantrieb einstellen. Drehen Sie die Einstellmutter nach links, um die Zugeinstellung zu lösen (Bild 28). g231390 Bild 27 g269307 Bild 28 Wichtig:...
- Seite 22 Vorbereiten der Maschine an die Zündkerze an. für die Einlagerung Geben Sie dem Benzin beim letzten Auftanken im Jahr einen Kraftstoffstabilisator (z. B. Toro Premium Fuel Treatment) bei, wie auf dem Etikett angegeben. Entsorgen Sie nicht verwendeten Kraftstoff ordnungsgemäß. Recyceln Sie den Kraftstoff vorschriftsmäßig oder verwenden Sie ihn für Ihr...
- Seite 23 Speicherung persönlicher Informationen Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
