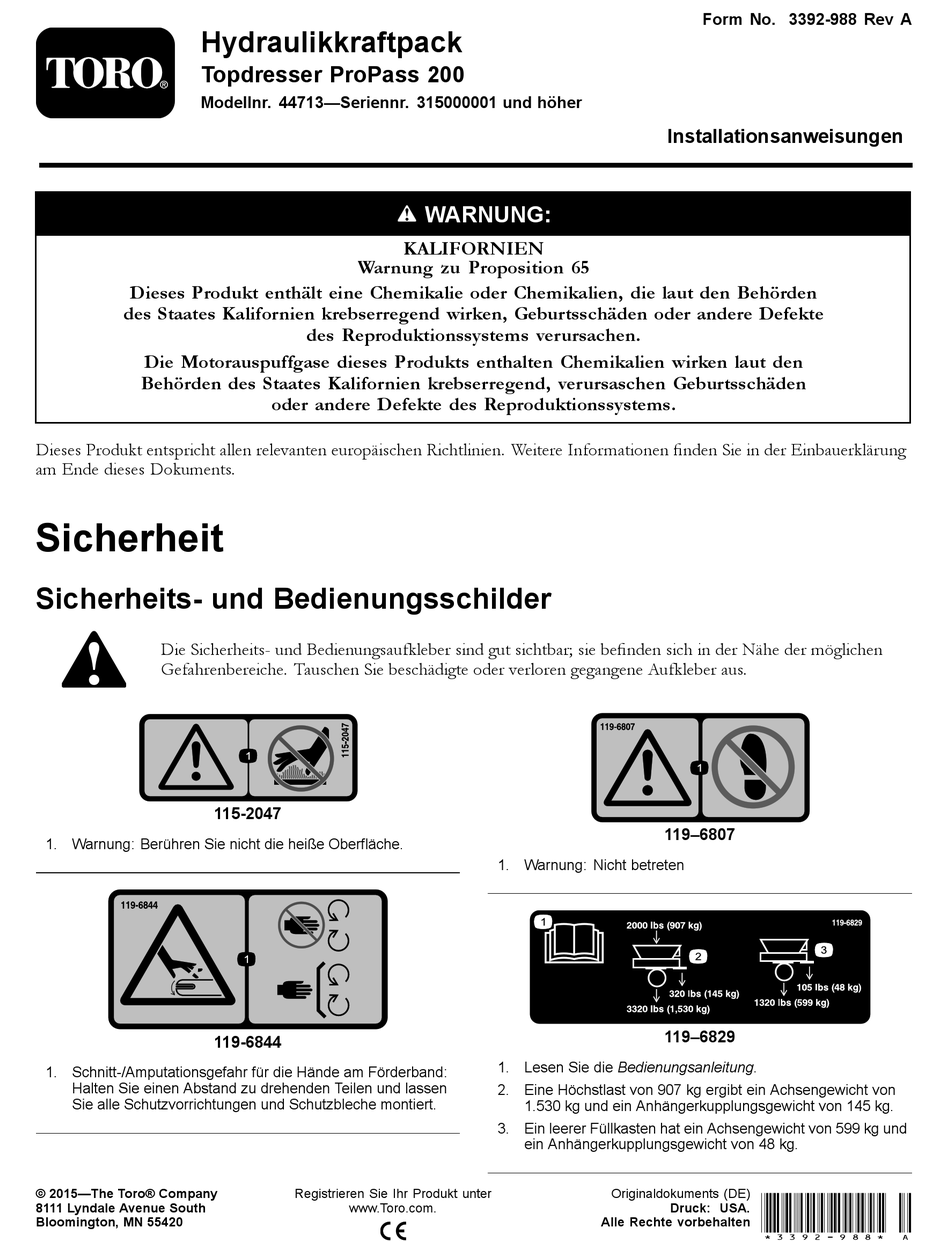

Toro ProPass 200 Installationsanweisungen
Hydraulikkraftpacks
Vorschau ausblenden
Andere Handbücher für ProPass 200:
- Installationsanweisungen (4 Seiten) ,
- Installationsanweisungen (16 Seiten)
Werbung
Quicklinks
Hydraulikkraftpack
Topdresser ProPass 200
Modellnr. 44713—Seriennr. 315000001 und höher
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Die Motorauspuffgase dieses Produkts enthalten Chemikalien wirken laut den
Behörden des Staates Kalifornien krebserregend, verursaschen Geburtsschäden
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung
am Ende dieses Dokuments.
Sicherheit
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
115-2047
1. Warnung: Berühren Sie nicht die heiße Oberfläche.
119-6844
1. Schnitt-/Amputationsgefahr für die Hände am Förderband:
Halten Sie einen Abstand zu drehenden Teilen und lassen
Sie alle Schutzvorrichtungen und Schutzbleche montiert.
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
oder andere Defekte des Reproduktionssystems.
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
119–6807
1. Warnung: Nicht betreten
119–6829
1. Lesen Sie die Bedienungsanleitung.
2. Eine Höchstlast von 907 kg ergibt ein Achsengewicht von
1.530 kg und ein Anhängerkupplungsgewicht von 145 kg.
3. Ein leerer Füllkasten hat ein Achsengewicht von 599 kg und
ein Anhängerkupplungsgewicht von 48 kg.
Originaldokuments (DE)
Druck: USA.
Alle Rechte vorbehalten
Form No. 3392-988 Rev A
*3392-988* A
Werbung
Verwandte Anleitungen für Toro ProPass 200
Inhaltszusammenfassung für Toro ProPass 200
- Seite 1 Form No. 3392-988 Rev A Hydraulikkraftpack Topdresser ProPass 200 Modellnr. 44713—Seriennr. 315000001 und höher Installationsanweisungen WARNUNG: KALIFORNIEN Warnung zu Proposition 65 Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.
-
Seite 2: Installation
Installation ACHTUNG Vor der Montage des 11 PS Hydraulikkraftpacks für den ProPass müssen Sie Folgendes sicherstellen: • Der ProPass steht auf einer festen Oberfläche. • Die Achsständer des ProPass sind abgesenkt. • Alle externen hydraulischen und elektrischen Kraftquellen sind abgeschlossen. •... - Seite 3 12. Bohren Sie an jeder markierten und gestanzten Stelle in 19. Laden Sie die Batterie auf, siehe Aktivieren und der Chassisrückwand des ProPass ein Loch (40,6 cm). Aufladen der Batterie (Seite 13. Entgraten Sie jedes Loch. 20. Da der Motor schwer ist, kann die Platzierung dieses Teils schwer sein.
- Seite 4 Bild 7 1. Anbauvorrichtungsrohr 2. Befestigungsschrauben 22. Verstellen Sie die Motorbefestigungshalterung so, dass sie eng an der Anbauvorrichtung anliegt. Ziehen Sie die zwei Schrauben ganz fest, mit denen die Motorbefestigungshalterungen an der Motorbefestigungsplatte befestigt sind (Bild 23. Prüfen Sie, ob die Motorbefestigungsplatte nivelliert ist, und ziehen Sie die zwei Schrauben (1/2"...
- Seite 5 Bild 9 Bild 10 1. Schlauchführung 1. Schlauchführung 35. Befestigen Sie die Schlauchführung mit zwei Schrauben Hinweis: Sie müssen zwei Befestigungsschrauben (1/4" x 3/4") und Sicherungsbundmuttern an der Nase von der Chassisrückwand entfernen, um den des Batteriefachs (Bild 10). Hydraulikbehälter befestigen zu können. Befestigen Sie den Behälter mit den Schrauben.
- Seite 6 Bild 12 Bild 15 1. Hydraulikpumpe 2. Hydraulikschlauch Nr. 4 1. Druck 2. Rücklauf 39. SH-Version, Modell 44701: Entfernen Sie die 41. Wenn der Druck- und Rücklaufschlauch bereits an den Befestigungen, mit denen die Abdeckung vorne am Stellen angeschlossen sind, die in Bild 14 Bild 15 ProPass befestigt ist, und legen Sie die Abdeckung zur...
- Seite 7 Bild 19 Bild 17 1. Stromkabelbaum 2. Zwischen-Kabelbaum 1. Schlauchverlegung 43. Ziehen Sie alle hydraulischen Anschlüsse und Befestigungen an. 44. Bauen Sie den ProPass-Doppel-Tellerstreuer wieder an. 45. Schließen Sie das schwarze Kabel und das schwarze, bereit verlegte Kabel am Minuspol der Batterie an; schließen Sie das weiße Kabel und das rote, bereits verlegte Kabel am Pluspol der Batterie an.
-
Seite 8: Betrieb
Toro-Vertragshändler.) den Ölstand vor dem ersten Anlassen des Motors und dann täglich. Ersatzöle: Wenn das Öl von Toro nicht erhältlich ist, können Sie andere UTHF-Hydraulikflüssigkeiten verwenden, wenn Verwenden Sie für den Motor nur hochwertige, waschaktive die Spezifikationen für alle folgenden Materialeigenschaften Öle, die die Klassifizierung SJ oder SL oder gleichwertig... -
Seite 9: Aktivieren Und Aufladen Der Batterie
• Die besten Ergebnisse erhalten Sie, wenn Sie sauberes, frisches (höchstens 30 Tage alt), bleifreies Benzin mit einer Mindestoktanzahl von 87 (R+M)/2 verwenden. • Ethanol: Kraftstoff, der mit 10 % Ethanol oder 15 % MTBE (Methyl-tert-butylether) per Volumenanteil angereichert ist, ist auch geeignet. Ethanol und MTBE sind nicht das Selbe. - Seite 10 WARNUNG: Batteriepole und Metallwerkzeuge können an metallischen Traktorteilen Kurzschlüsse verursachen und Funken erzeugen. Funken können zum Explodieren der Batteriegase führen, was Verletzungen zur Folge haben kann. • Vermeiden Sie, wenn Sie eine Batterie ein- oder ausbauen, dass die Batteriepole mit metallischen Traktorteilen in Berührung kommen.
- Seite 11 Hinweise:...
- Seite 12 Hinweise:...
- Seite 13 Hinweise:...
- Seite 14 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
- Seite 15 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Distributor wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
