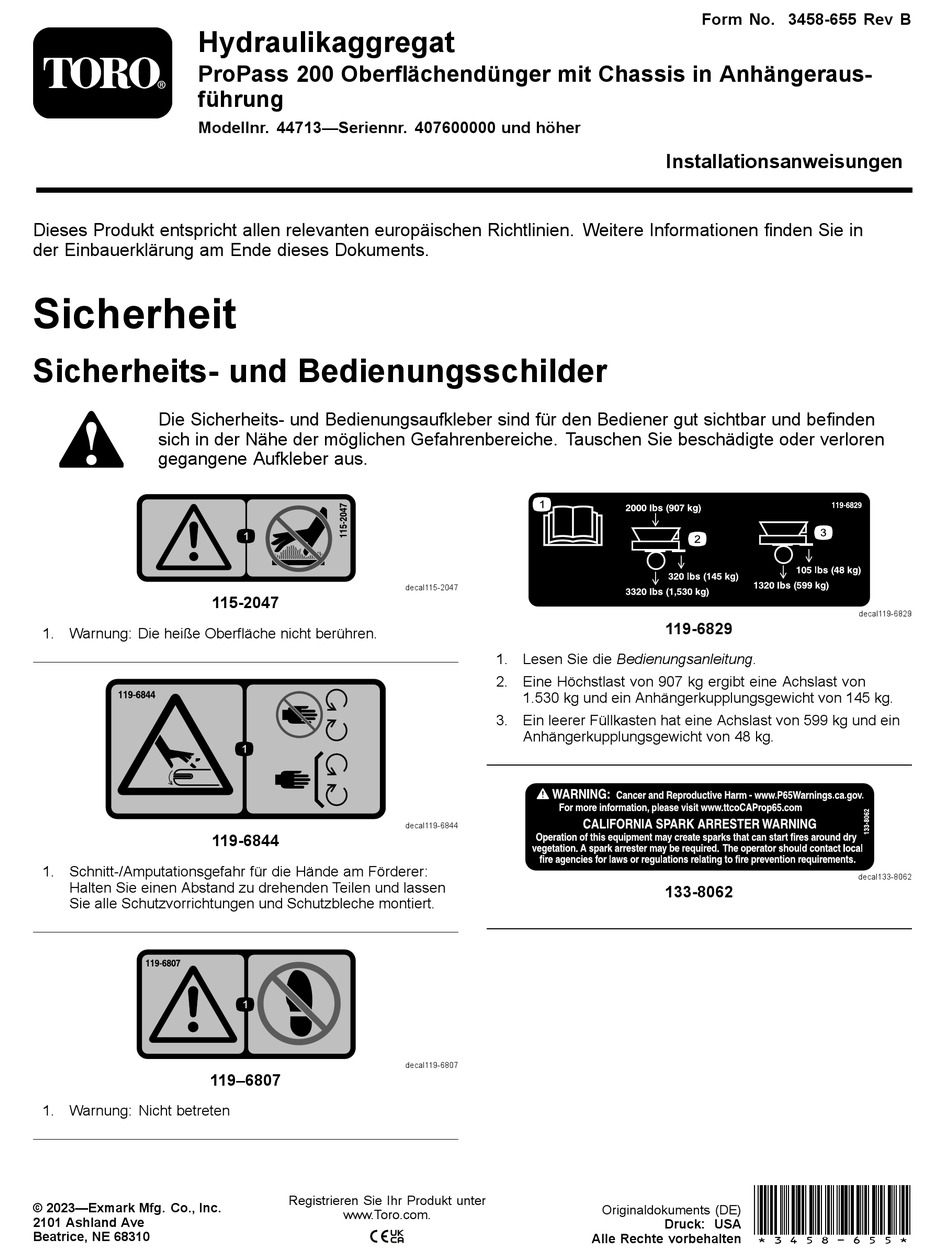

Toro ProPass 200 Installationsanweisungen
Vorschau ausblenden
Andere Handbücher für ProPass 200:
- Installationsanweisungen (16 Seiten) ,
- Installationsanweisungen (4 Seiten)
Werbung
Quicklinks
Hydraulikaggregat
ProPass 200 Oberflächendünger mit Chassis in Anhängeraus-
führung
Modellnr. 44713—Seriennr. 407600000 und höher
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in
der Einbauerklärung am Ende dieses Dokuments.
Sicherheit
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden
sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren
gegangene Aufkleber aus.
115-2047
1. Warnung: Die heiße Oberfläche nicht berühren.
119-6844
1. Schnitt-/Amputationsgefahr für die Hände am Förderer:
Halten Sie einen Abstand zu drehenden Teilen und lassen
Sie alle Schutzvorrichtungen und Schutzbleche montiert.
119–6807
1. Warnung: Nicht betreten
© 2023—Exmark Mfg. Co., Inc.
2101 Ashland Ave
Beatrice, NE 68310
decal115-2047
decal119-6844
decal119-6807
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
119-6829
1. Lesen Sie die Bedienungsanleitung.
2. Eine Höchstlast von 907 kg ergibt eine Achslast von
1.530 kg und ein Anhängerkupplungsgewicht von 145 kg.
3. Ein leerer Füllkasten hat eine Achslast von 599 kg und ein
Anhängerkupplungsgewicht von 48 kg.
133-8062
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3458-655 Rev B
decal119-6829
decal133-8062
*3458-655*
Werbung
Verwandte Anleitungen für Toro ProPass 200
Inhaltszusammenfassung für Toro ProPass 200
- Seite 1 Form No. 3458-655 Rev B Hydraulikaggregat ProPass 200 Oberflächendünger mit Chassis in Anhängeraus- führung Modellnr. 44713—Seriennr. 407600000 und höher Installationsanweisungen Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung am Ende dieses Dokuments. Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden...
- Seite 2 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung Hydraulikbehälter Bereiten Sie die Maschine vor. Schlauchführungsbefestigung Motorbaugruppe Schraube (½" x 5") Batterie Batterieklemme Batteriebefestigungsband Montieren Sie den Motor. Batterieschraube Batterieschraube Distanzstück Scheibe Bundmutter...
- Seite 3 Wichtig: Dieses Kit ist nur für einen ProPass geeignet, der als gezogene Maschine ausgeführt ist. Vorbereiten der Maschine ACHTUNG Wird das Kit installiert, bevor alle externen Hydraulik- und Stromversorgungsquellen getrennt wurden, besteht die Gefahr von Stromschlägen und/oder unter Druck stehender Hydraulikflüssigkeit, die zu schweren oder tödlichen Verletzungen führen können.
- Seite 4 Bohren Sie an jeder markierten und gestanzten Stelle in der Chassisrückwand ein Loch (11 mm). Entgraten Sie jedes Loch. Montage des Motors Stellen Sie sicher, dass das Anbauvorrichtungs- rohr keinen Schmutz oder Rückstände aufweist. Packen Sie den Motor aus. Lösen Sie die zwei Schrauben und Muttern (nicht entfernen), mit denen die Befestigungshalterungen des Motors an der Motorbefestigungsplatte befestigt sind...
- Seite 5 Setzen Sie die Batteriebefestigung auf die Batterie (Bild Halten Sie die Batteriebefestigungsriemen um die Unterseite des Anbauvorrichtungsrohrs (Bild Stecken Sie an der rechten Seite eine Batterieschraube durch die Scheibe, das Batteriebefestigungsband, die Motorbefestigungsplatte, das Batteriefach, und das Distanzstück der Batterieschraube, und halten Sie sie fest.
- Seite 6 Bundsicherungsmuttern an der Halterung des Hydrauliktanks (Bild g013863 Bild 9 1. Schlauchführung Hinweis: Entfernen Sie die 2 Befesti- gungsschrauben von der Chassisrückwand. Verwenden Sie die entfernten Schrauben zur Befestigung des Behälters. Entpacken Sie die vier Schrauben (⅜" x 1") und Nylonsicherungsmuttern aus. Stützen Sie den Hydraulikbehälter von unten ab und stecken Sie die Schlauchführung und die Hydraulikschläuche Nr.
- Seite 7 einstellen. Lösen Sie die Schrauben, mit denen die Schlauchführung an der Halterung des Hydraulikbehälters befestigt ist, und schieben Sie die Schlauchführung nach vorne oder hinten. g013908 Bild 12 1. Hydraulikpumpe 2. Hydraulikschlauch Nr. 4 An der SH-Version (Modell 44701): Entfernen g013864 Sie die Befestigungen, mit denen die Abdeckung Bild 10...
- Seite 8 g014215 Bild 14 SH-Version dargestellt 1. Druck 2. Rücklauf g013867 Bild 16 SH-Version dargestellt 1. Schlauchverlegung g462021 Bild 15 EH-Version dargestellt 2. Druck 1. Rücklauf Wenn der Druck- und Rücklaufschlauch bereits g462022 Bild 17 an den Stellen angeschlossen sind, die in Bild Bild 15 dargestellt sind, entfernen Sie...
- Seite 9 Wichtig: und das rote, bereits verlegte Kabel am Pluspol Die Hydraulikanlage wird erst der Batterie an. beim Start der Anlage ganz mit Öl gefüllt. Prüfen Sie nach der ersten Verwendung den Stecken Sie den Zwischen-Kabelbaum in den Hydraulikölstand und füllen Sie nach Bedarf Stromkabelbaumanschluss der Maschine (Bild Öl nach, um sicherzustellen, dass der Stand...
- Seite 10 Wenn der Ölstand nahe der unteren Markierung Eine Flasche reicht für 15-22 l Hydrauliköl. Sie am Peilstab oder darunter liegt, füllen Sie Öl auf, können es unter der Teilenummer 44-2500 über Ihren bis der Ölstand an der oberen Markierung liegt. Toro-Vertragshändler beziehen.
- Seite 11 Kraftstoffsicherheit Aufladen der Batterie • Seien Sie besonders vorsichtig beim Umgang mit WARNUNG: Kraftstoff. Kraftstoff ist brennbar und die Dämpfe sind explosiv. Beim Laden der Batterie werden Gase erzeugt, die explodieren können. • Machen Sie alle Zigaretten, Zigarren, Pfeifen und andere Zündquellen aus.
- Seite 12 Schlossschraube und Mutter an. Überprüfen Sie die Batteriekabelklemmen und Überziehen Sie die Batterieklemmen und -pole die Batteriepole auf Korrosion; wenn die Pole mit Grafo 112X-Schmierfett (Toro-Teilenummer korrodiert sind, gehen Sie wie folgt vor: 505-47). Entfernen Sie die Schlossschraube und die Verbinden Sie die Befestigungsbänder der...
- Seite 13 aktivieren Sie den Choke und lassen Sie den Motor an. Schalten Sie den Choke nach dem Anspringen des Motors aus und stellen Sie die Gasbedienung auf die höchste Stellung. • Prüfen Sie den Betrieb der Maschine. Stellen Sie sicher, dass keine Hydrauliklecks bestehen und machen Sie die erforderlichen Einstellungen.
- Seite 14 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß allen Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
- Seite 15 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß allen Anweisungen, wenn sie als konform mit allen relevanten Vorschriften erklärt werden kann.
- Seite 16 Rahmen dieser Garantie ausgewechselt werden, sind für die Länge der Anweisungen für die Inanspruchnahme von Wartungsarbeiten unter Originalproduktgarantie abgedeckt und werden das Eigentum von Toro. Es bleibt Toro überlassen, ob ein Teil repariert oder ausgewechselt wird. Toro kann überholte Teile Garantie für Reparaturen unter Garantie verwenden.
