5.1.6 Ausrichtung des NMS8x
Flansch
Vor der Montage des NMS8x am Tank sicherstellen, dass die Größe von Stutzen und
Flansch übereinstimmt. Die Flanschgröße und die Auslegung des NMS8x variieren je nach
Spezifikationen des Kunden.
• Die Flanschgröße des NMS8x überprüfen.
• Den Flansch auf dem Tankdach montieren. Die Abweichung des Flansches von der
Horizontalen sollte +/- 1° nicht überschreiten.
• Wenn der NMS8x an einem langen Stutzen montiert wird, ist sicherzustellen, dass
der Verdränger die Innenwand des Stutzens nicht berührt.
1

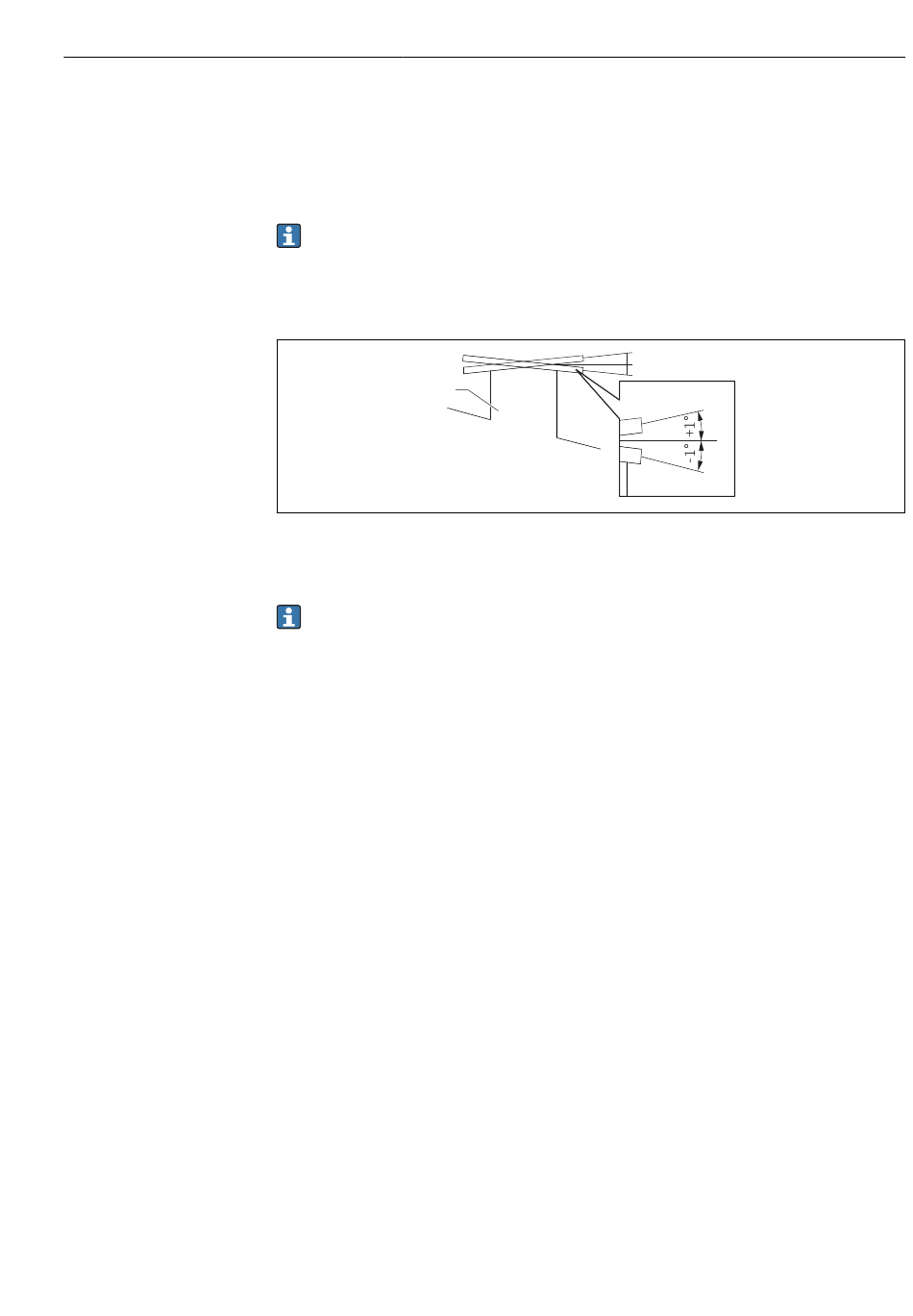

 11 Zulässige Neigung des Montageflansches
1 Stutzen
Wird der NMS8x ohne Führungssystem installiert, sollten die folgenden Empfehlun-
gen eingehalten werden:
• Sicherstellen, dass sich der Montagestutzen in einem Abschnitt befindet, der in
einem Winkel zwischen 45° und 90° (oder -45° und -90°) vom Zulaufrohr des Tanks
entfernt ist. Dadurch wird verhindert, dass der Verdränger durch Wellen oder Tur-
bulenzen, die von der eingefüllten Flüssigkeit verursacht werden, zu stark schwingt.
• Sicherstellen, dass der Stutzen 500 mm (19,69 in) oder mehr von der Tankwand
entfernt ist.
• Sicherstellen, dass der Mindestfüllstand bei 500 mm (19,69 in) oder mehr über der
Oberseite des Zulaufrohrs liegt. Hierzu den unteren Stopp einstellen (Details zum
Einstellen des unteren Stopps, →  97). Dadurch wird der Verdränger vor dem
direkten Befüllstrom geschützt.
• Kann aufgrund der Form oder des Zustands des Tanks kein Schwallrohr im Tank
montiert werden, empfiehlt es sich, ein Führungssystem anzubringen. Weitere
Informationen hierzu sind bei E+H Services erhältlich.
Einbau
A0026889
