Proservo NMS81
Endress+Hauser
Punktdichtemessung
Es stehen drei verschiedene Messbefehle zur Punktdichtemessung zur Verfügung (siehe
unten).

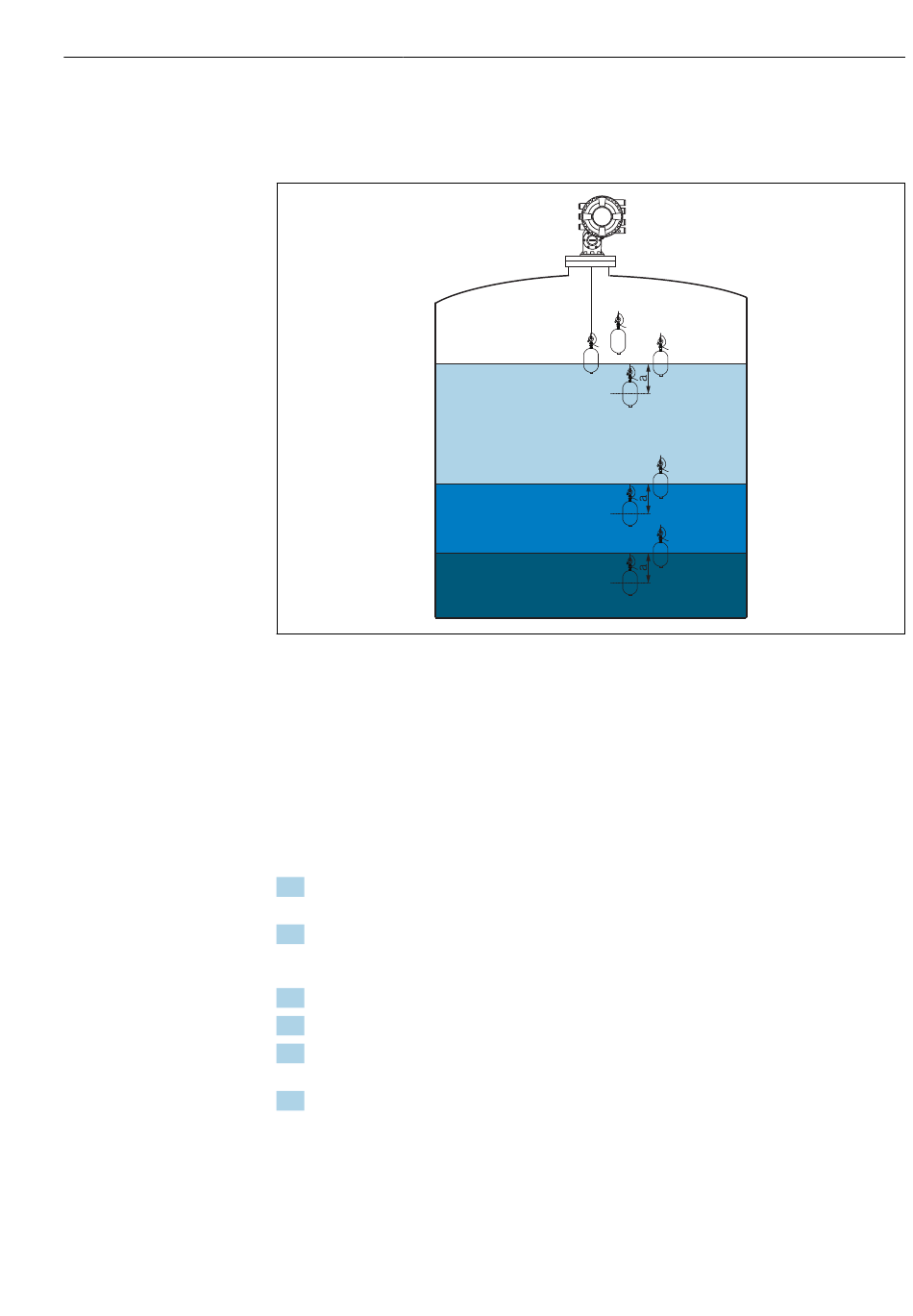

 52 Punktdichte (die Zahlen zeigen die Abfolge der Verdrängerbewegung an)
A Flüssigkeitsstand
B Obere Trennschicht
C Untere Trennschicht
D Upper density
E Middle density
F Lower density
a Eintauchtiefe
Die Eintauchtiefe (a) wird vor Auslieferung auf 150 mm (5,91 in) eingestellt. Wie folgt
vorgehen, um die Eintauchtiefe zu verändern:
1. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Punktdichte
→ Eintauchtiefe
2. Den gewünschten Wert für Eintauchtiefe eingeben.
Punktdichte konfigurieren
1. Navigieren zu: Betrieb → Messbefehl → Messbefehl
2. Upper density, Middle density oder Lower density für Messbefehl auswählen.
3. Sicherstellen, dass der im Labor überprüfte Wert und der im Tank gemessene Istwert
identisch sind oder innerhalb eines zulässigen Bereichs liegen.
4. Den Wert bei Bedarf anpassen.
 Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Punktdichte
Obere Dichte, Offset, Dichte Mitte, Offset und Untere Dichte Offset auswählen
und den gewünschten Wert für jeden Offset eingeben.
Damit ist der Vorgang zum Einstellen der Punktdichte-Messung abgeschlossen.
3
4
D
E
F
Inbetriebnahme
1
A
2
1 B
2
1 C
2
A0029468
