Lineare Annäherung der HyTD-Korrektur
Die tatsächliche Menge der Verformung variiert aufgrund der Bauweise des Tanks nicht
linear mit dem Füllstand. Da die Korrekturwerte jedoch typischerweise klein sind im Ver-
gleich zum gemessenen Füllstand, bringt die Verwendung einer einfachen linearen
Methode gute Ergebnisse.
H

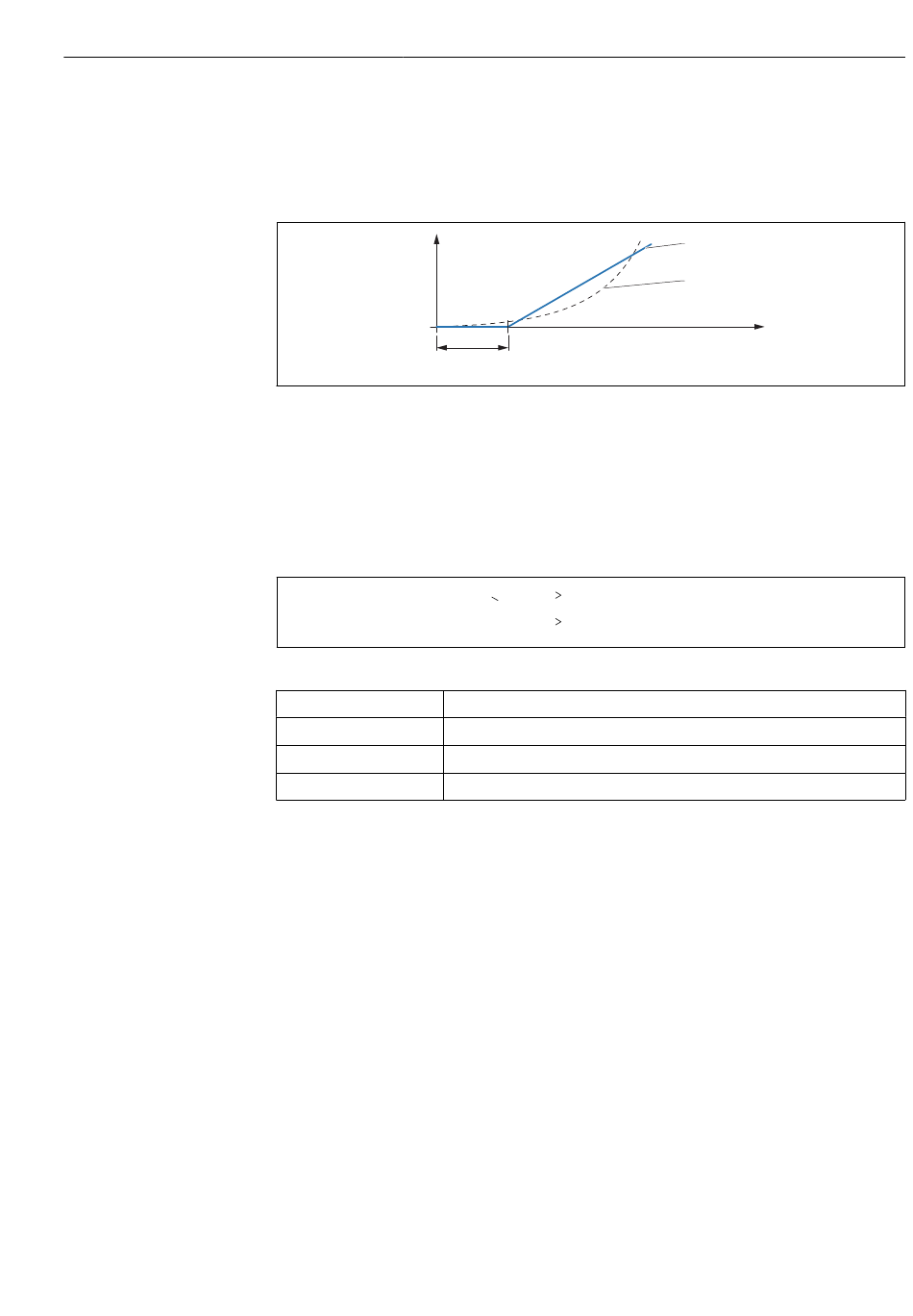

 95 Berechnung der HyTD-Korrektur
1 Lineare Korrektur gemäß "Verformungs Faktor (→  285)"
2 Reale Korrektur
3 Start Füllstand (→  284)
L Gemessener Füllstand (→  185)
H HyTD Korrekturwert (→  284)
Berechnung der HyTD-Korrektur
L Gemessener Füllstand
L Start Füllstand
0
c HyTD Korrekturwert
HyTD
D Verformungs Faktor
3
L
0
L < L = C = 0
0 HyTD
L > L = C = - (L - L ) x D
0 HyTD
