Einbau
20
5.1.3 Montage ohne Führungssystem
Der NMS8x ist auf einem Stutzen des Tankdachs ohne Führungssystem montiert. Das
Innere des Stutzens muss ausreichend freien Raum bieten, damit sich der Verdränger
bewegen kann, ohne gegen die Innenwand zu stoßen (Details zu D →  21).

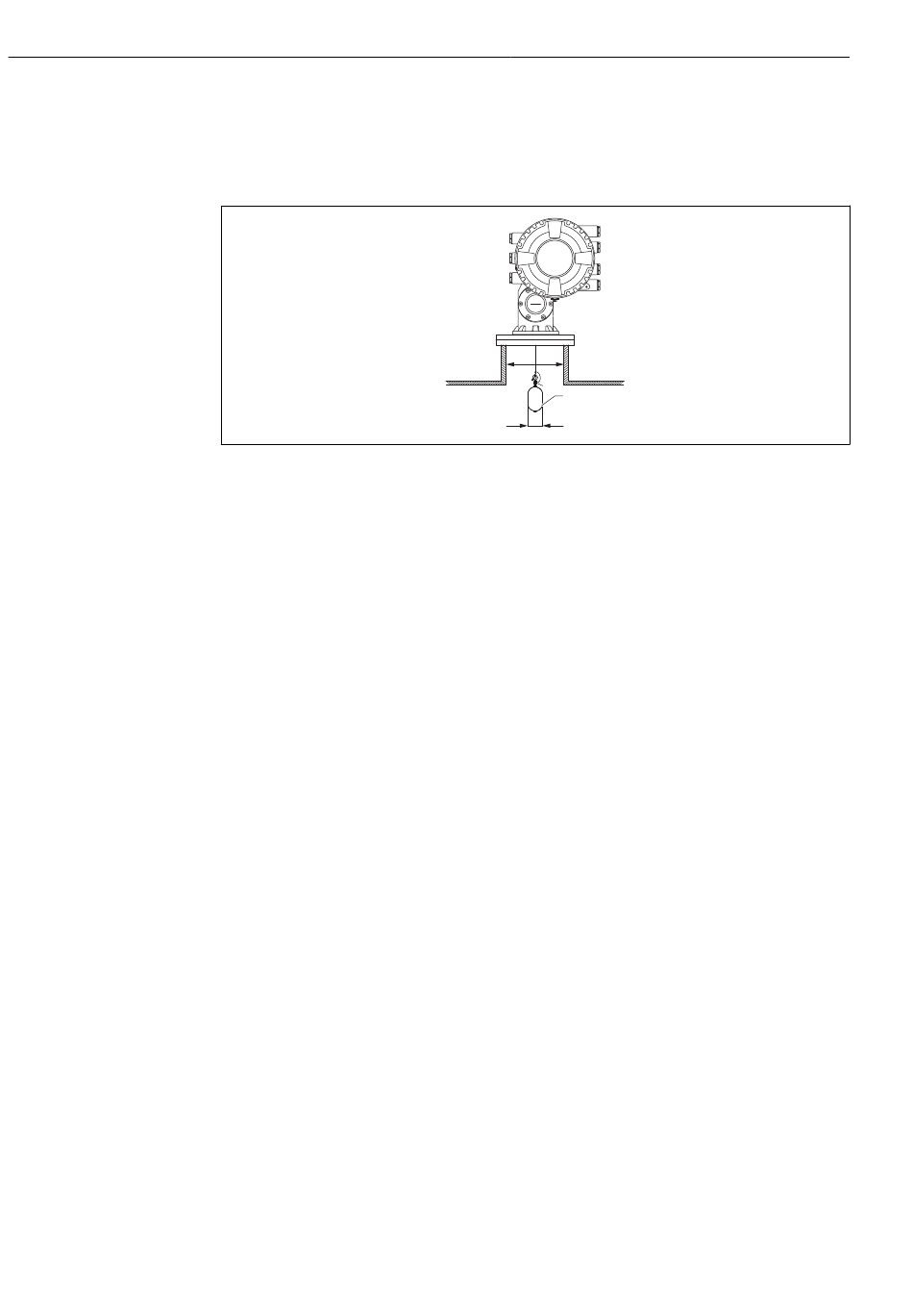

 5 Kein Führungssystem
D Innendurchmesser des Tankstutzens
1
d Durchmesser des Verdrängers
1 Verdränger
D
1
1
d
Proservo NMS81
A0026734
