9.5.18 Konfiguration der Digitalausgänge
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

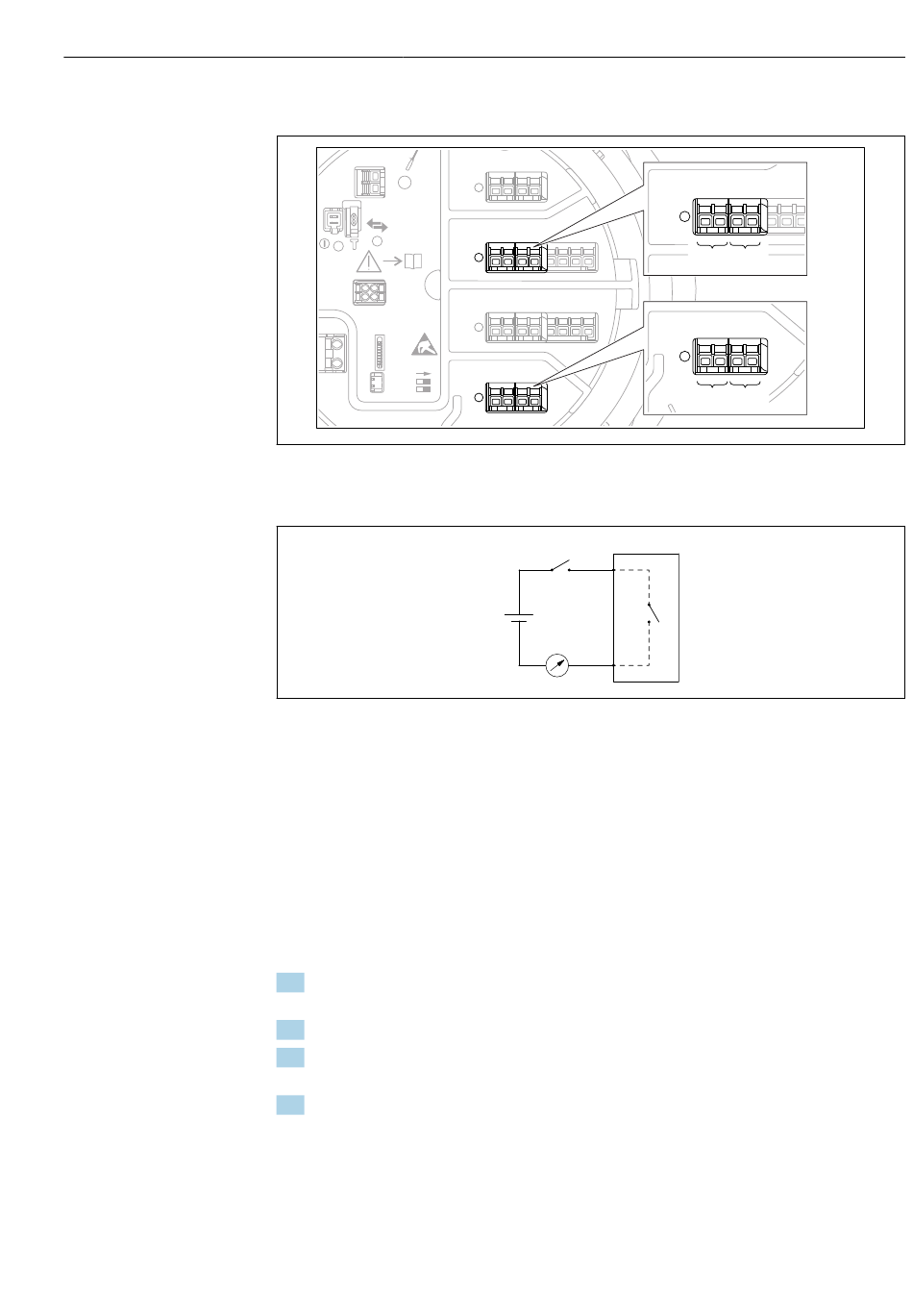

 75 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der Digi-
tal I/O-Module fest →  46.
 76 Verwendung des Digital I/O-Moduls als Digitalausgang
Für jedes Digital I/O-Modul des Geräts gibt es ein Untermenü Digital Xx-x. "X" steht für
den Steckplatz im Anschlussklemmenraum, "x-x" für die Klemmen in diesem Steckplatz.
Die wichtigsten Parameter dieses Untermenüs sind Betriebsart, Quelle Digitaleingang
und Kontakt Typ.
Ein Digitalausgang kann genutzt werden, um
• den Status eines Alarms auszugeben (wenn ein Alarm konfiguriert wurde →  126)
• den Status eines Digitaleingangs zu übertragen (wenn ein Digitaleingang konfiguriert
wurde →  116)
Wie folgt vorgehen, um einen Digitalausgang zu konfigurieren:
1. Navigieren zu Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x, wobei Xx-x
für das Digital I/O-Modul steht, das konfiguriert werden soll.
2. Zu Betriebsart wechseln und Ausgang passiv wählen.
3. Zu Quelle Digitaleingang wechseln und den Alarm oder Digitaleingang wählen, der
übertragen werden soll.
4. Zu Kontakt Typ wechseln und wählen, wie der interne Status des Alarms oder Digita-
leingangs auf dem Digitalausgang ausgegeben werden soll (siehe Tabelle unten).
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
DIO
2/4
+
_
1/3
Inbetriebnahme
C
1 2 3 4 5 6 7
C1-2 C3-4
A
1 2 3 4
A1-2 A3-4
A0026424
