2.2.2 Suprapur KUB ... mit Warmwasserspeicher ST 135/160-3 E

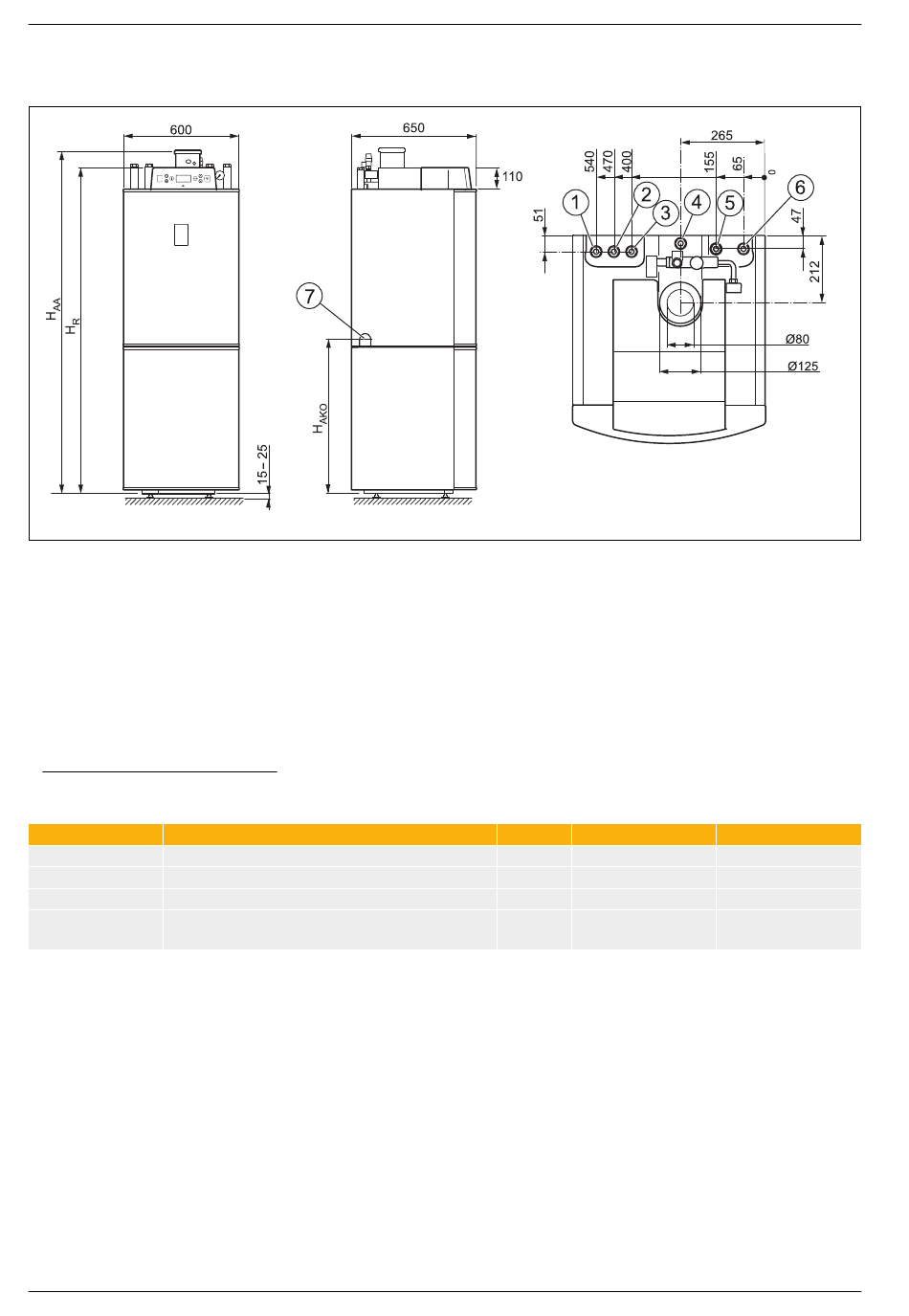

Bild 14 Anschlüsse und Abmessungen des Heizkessels mit optional eingebautem Warmwasserspeicher (Maße in mm)
[1]
Warmwasseraustritt G ¾
[2]
Kaltwassereintritt G ¾
[3]
Eintritt Zirkulation G ¾
[4]
Anschluss für Ausdehnungsgefäß
G ¾ (Außengewinde flachdichtend)
[5]
Rücklauf Heizkessel G 1
[6]
Heizungsvorlauf G 1
[7]
Austritt Kondensat
H
Höhe Abgasanschluss
AA
H
Höhe Bedieneinheit
R
H
Höhe Austritt Kondensat
AKO
1)Innengewinde Überwurfmutter
H
für Heizkessel
AA
H
für Heizkessel
R
H
für Heizkessel
AKO
Mindesthöhe des
Aufstellraumes
Tab. 15 Abmessungen
32
1)
1)
1)
1)
1)
Einheit
ST 135-3 E
mm
1795
mm
1695
mm
782
mm
2060
Suprapur KUB 19/27-3 – 6 720 645 306 (2013/08)
6 720 645 306-35.1O
ST 160-3 E
1905
1805
892
2170
