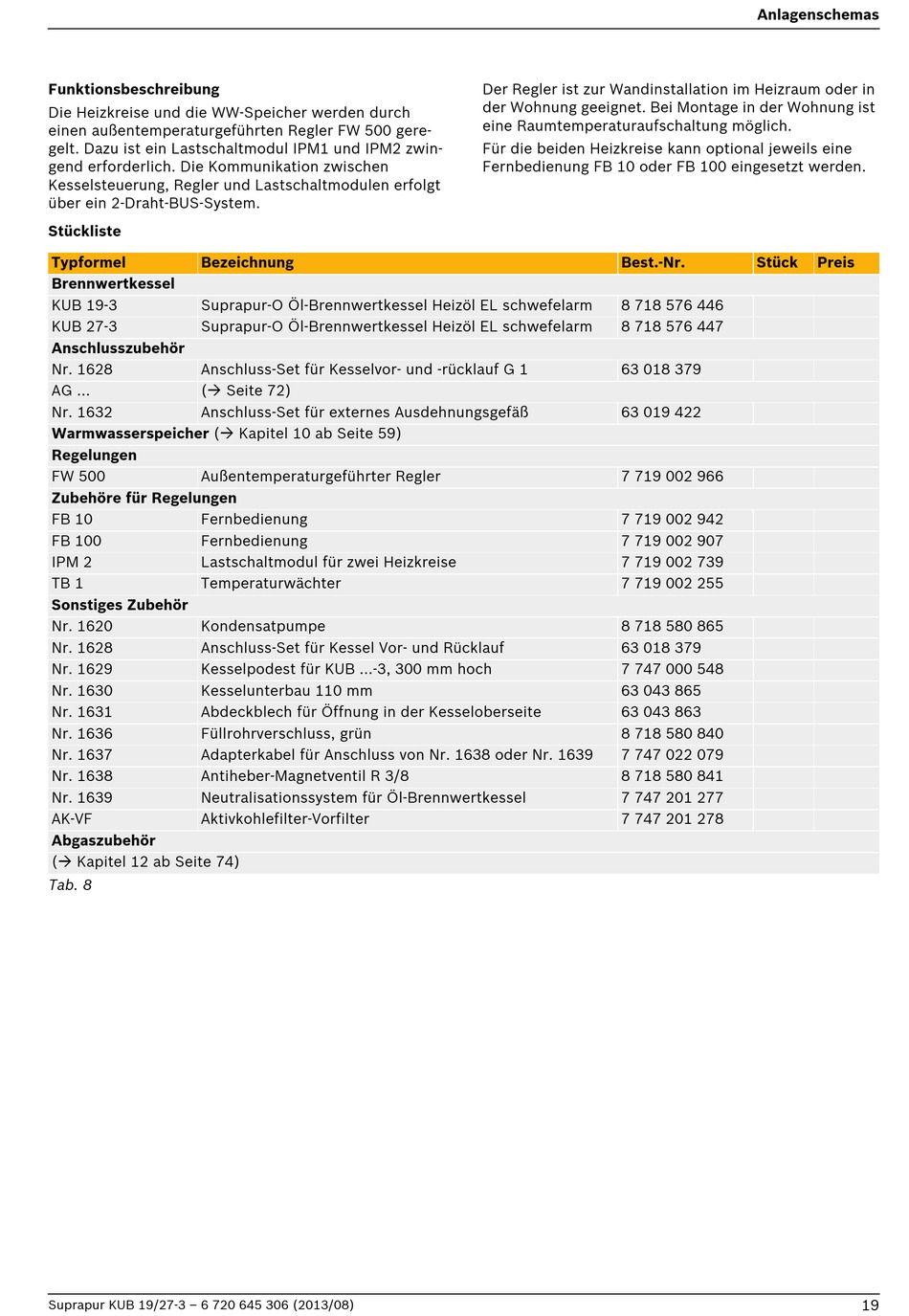

Bosch Junkers SUPRAPUR-O KUB 19-3 Planungsunterlage Seite 19

Werbung

Funktionsbeschreibung
Die Heizkreise und die WW-Speicher werden durch
einen außentemperaturgeführten Regler FW 500 gere-
gelt. Dazu ist ein Lastschaltmodul IPM1 und IPM2 zwin-
gend erforderlich. Die Kommunikation zwischen
Kesselsteuerung, Regler und Lastschaltmodulen erfolgt
über ein 2-Draht-BUS-System.
Stückliste
Typformel
Bezeichnung
Brennwertkessel
KUB 19-3
Suprapur-O Öl-Brennwertkessel Heizöl EL schwefelarm
KUB 27-3
Suprapur-O Öl-Brennwertkessel Heizöl EL schwefelarm
Anschlusszubehör
Nr. 1628
Anschluss-Set für Kesselvor- und -rücklauf G 1
AG ...
( Seite 72)
Nr. 1632
Anschluss-Set für externes Ausdehnungsgefäß
Warmwasserspeicher ( Kapitel 10 ab Seite 59)
Regelungen
FW 500
Außentemperaturgeführter Regler
Zubehöre für Regelungen
FB 10
Fernbedienung
FB 100
Fernbedienung
IPM 2
Lastschaltmodul für zwei Heizkreise
TB 1
Temperaturwächter
Sonstiges Zubehör
Nr. 1620
Kondensatpumpe
Nr. 1628
Anschluss-Set für Kessel Vor- und Rücklauf
Nr. 1629
Kesselpodest für KUB ...-3, 300 mm hoch
Nr. 1630
Kesselunterbau 110 mm
Nr. 1631
Abdeckblech für Öffnung in der Kesseloberseite
Nr. 1636
Füllrohrverschluss, grün
Nr. 1637
Adapterkabel für Anschluss von Nr. 1638 oder Nr. 1639
Nr. 1638
Antiheber-Magnetventil R 3/8
Nr. 1639
Neutralisationssystem für Öl-Brennwertkessel
AK-VF
Aktivkohlefilter-Vorfilter
Abgaszubehör
( Kapitel 12 ab Seite 74)
Tab. 8
Suprapur KUB 19/27-3 – 6 720 645 306 (2013/08)
Der Regler ist zur Wandinstallation im Heizraum oder in
der Wohnung geeignet. Bei Montage in der Wohnung ist
eine Raumtemperaturaufschaltung möglich.
Für die beiden Heizkreise kann optional jeweils eine
Fernbedienung FB 10 oder FB 100 eingesetzt werden.
Best.-Nr.
8 718 576 446
8 718 576 447
63 018 379
63 019 422
7 719 002 966
7 719 002 942
7 719 002 907
7 719 002 739
7 719 002 255
8 718 580 865
63 018 379
7 747 000 548
63 043 865
63 043 863
8 718 580 840
7 747 022 079
8 718 580 841
7 747 201 277
7 747 201 278
Anlagenschemas
Stück
Preis
19
