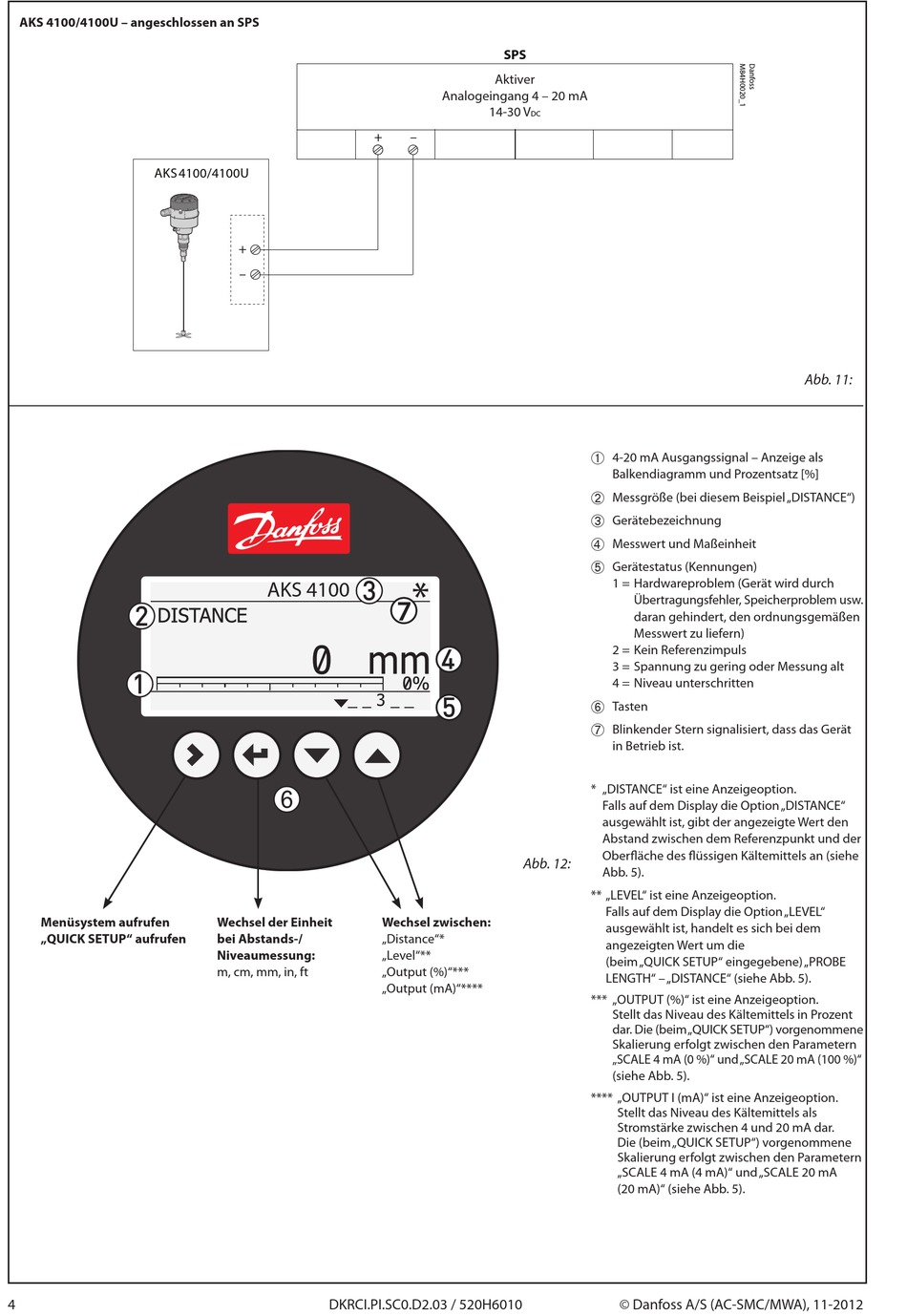

AKS 4100/4100U – angeschlossen an SPS
AKS 4100/4100U
Menüsystem aufrufen
„QUICK SETUP" aufrufen
4
+
+
–
AKS 4100
Wechsel der Einheit Wechsel zwischen:
bei Abstands-/
„Distance"*
Niveaumessung: „Level"**
m, cm, mm, in, ft „Output (%)"***
„Output (mA)"****
DKRCI.PI.SC0.D2.03 / 520H6010
SPS
Aktiver
Analogeingang 4 – 20 mA
14-30 V
DC
–
*
Abb. 12:
4-20 mA Ausgangssignal – Anzeige als

Balkendiagramm und Prozentsatz [%]
Messgröße (bei diesem Beispiel „DISTANCE")

Gerätebezeichnung

Messwert und Maßeinheit

Gerätestatus (Kennungen)

1 = Hardwareproblem (Gerät wird durch
Übertragungsfehler, Speicherproblem usw.
daran gehindert, den ordnungsgemäßen
Messwert zu liefern)
2 = Kein Referenzimpuls
3 = Spannung zu gering oder Messung alt
4 = Niveau unterschritten
Tasten

Blinkender Stern signalisiert, dass das Gerät

in Betrieb ist.
* „DISTANCE" ist eine Anzeigeoption.
Falls auf dem Display die Option „DISTANCE"
ausgewählt ist, gibt der angezeigte Wert den
Abstand zwischen dem Referenzpunkt und der
Oberfläche des flüssigen Kältemittels an (siehe
Abb. 5).
** „LEVEL" ist eine Anzeigeoption.
Falls auf dem Display die Option „LEVEL"
ausgewählt ist, handelt es sich bei dem
angezeigten Wert um die
(beim „QUICK SETUP" eingegebene) „PROBE
LENGTH" – „DISTANCE" (siehe Abb. 5).
*** „OUTPUT (%)" ist eine Anzeigeoption.
Stellt das Niveau des Kältemittels in Prozent
dar. Die (beim „QUICK SETUP") vorgenommene
Skalierung erfolgt zwischen den Parametern
„SCALE 4 mA (0 %)" und „SCALE 20 mA (100 %)"
(siehe Abb. 5).
**** „OUTPUT I (mA)" ist eine Anzeigeoption.
Stellt das Niveau des Kältemittels als
Stromstärke zwischen 4 und 20 mA dar.
Die (beim „QUICK SETUP") vorgenommene
Skalierung erfolgt zwischen den Parametern
„SCALE 4 mA (4 mA)" und „SCALE 20 mA
(20 mA)" (siehe Abb. 5).
© Danfoss A/S (AC-SMC/MWA), 11-2012
Abb. 11:
