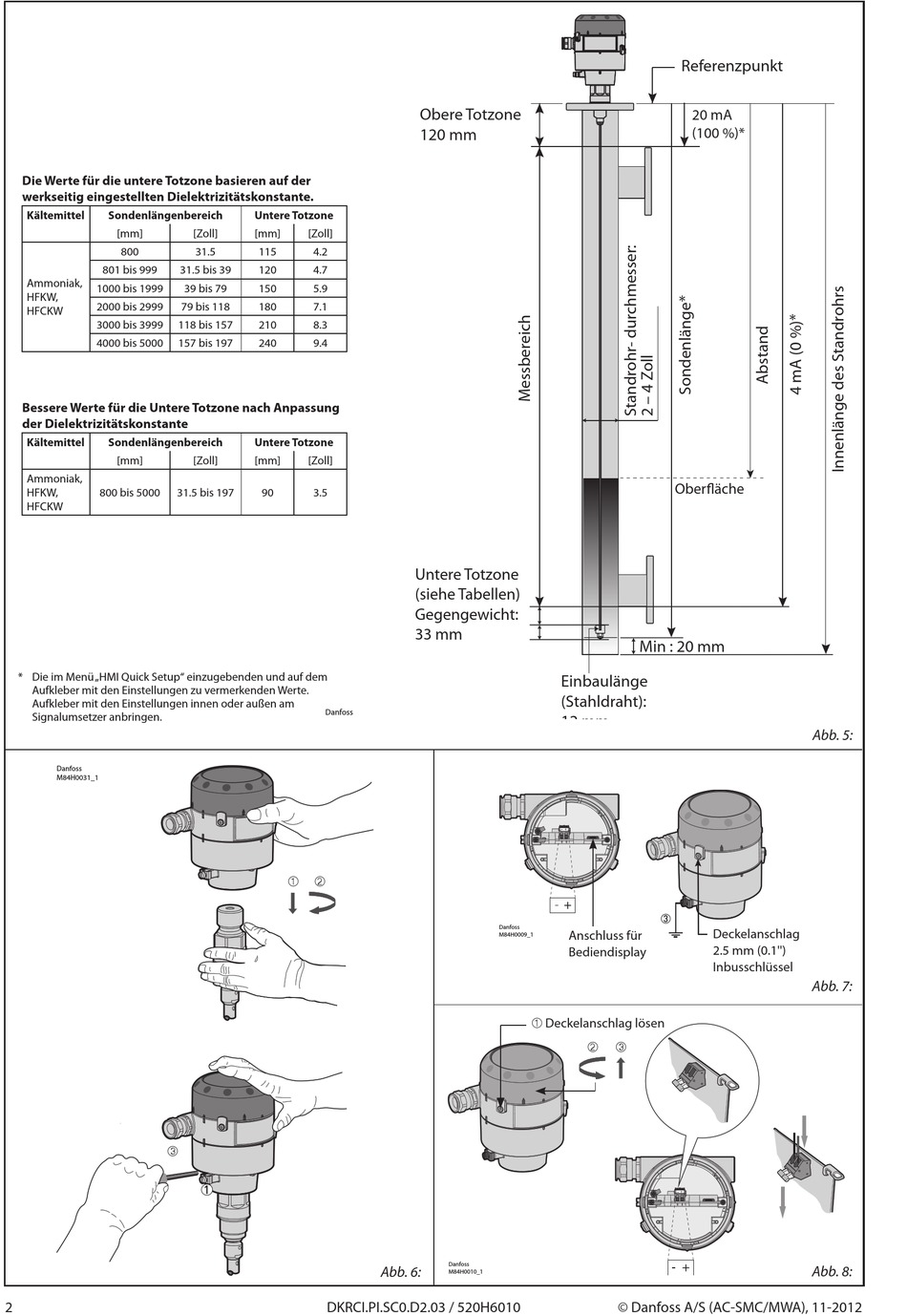

Danfoss AKS 4100 Anleitung Seite 2

Die Werte für die untere Totzone basieren auf der
werkseitig eingestellten Dielektrizitätskonstante.
Kältemittel Sondenlängenbereich
[mm]
800
801 bis 999
Ammoniak,
1000 bis 1999
HFKW,
2000 bis 2999
HFCKW
3000 bis 3999
4000 bis 5000
Bessere Werte für die Untere Totzone nach Anpassung
der Dielektrizitätskonstante
Kältemittel Sondenlängenbereich
[mm]
Ammoniak,
HFKW, 800 bis 5000 31.5 bis 197
HFCKW
* Die im Menü „HMI Quick Setup" einzugebenden und auf dem
Aufkleber mit den Einstellungen zu vermerkenden Werte.
Aufkleber mit den Einstellungen innen oder außen am
Signalumsetzer anbringen.
Danfoss
M84H0031_1

2
Untere Totzone
[Zoll] [mm] [Zoll]
31.5 115 4.2
31.5 bis 39 120 4.7
39 bis 79 150 5.9
79 bis 118 180 7.1
118 bis 157 210 8.3
157 bis 197 240 9.4
Untere Totzone
[Zoll] [mm] [Zoll]
90 3.5
Danfoss
M84H0017_1
 
DKRCI.PI.SC0.D2.03 / 520H6010
Obere Totzone
120 mm
Untere Totzone
(siehe Tabellen)
Gegengewicht:
33 mm
Danfoss
M84H0009_1
 Deckelanschlag lösen
Danfoss
Abb. 6:
M84H0010_1
Referenzpunkt
20 mA
(100 %)*
Ober äche
Min : 20 mm
Einbaulänge
(Stahldraht):
12 mm
Deckelanschlag
Anschluss für
2.5 mm (0.1'')
Bediendisplay
Inbusschlüssel
 
© Danfoss A/S (AC-SMC/MWA), 11-2012
Abb. 5:
Abb. 7:
Abb. 8:
