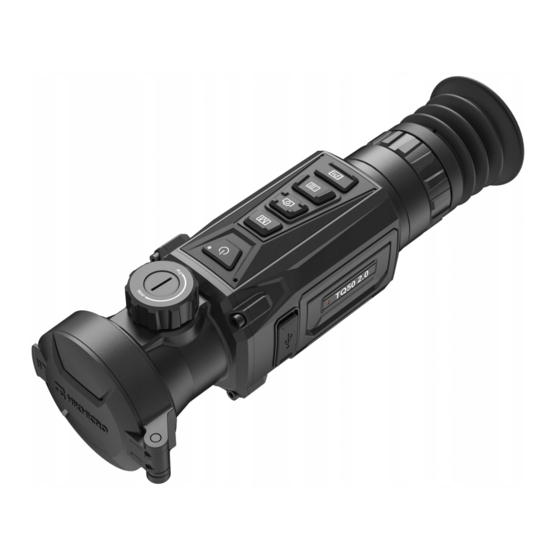

- Seite 1 Wärmebild-Monokular THUNDER 2.0 Serie Benutzerhandbuch V5.5.60 202303 Kontakt...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch für Wärmebild-Monokular Inhalt Kapitel 1 Ü berblick ........................1 1.1 Beschreibung des Geräts ..................... 1 1.2 Hauptfunktion ........................1 1.3 Aufbau..........................1 1.3.1 Komponente ......................2 1.3.2 Taste ......................... 3 Kapitel 2 Vorbereitung ......................... 4 2.1 Gerät anschließen ....................... 4 2.2 Akku einsetzen ........................ - Seite 3 5.5.4 Video voraufzeichnen ................... 22 5.6 Stelle mit höchster Temperatur verfolgen ............... 22 5.7 Dateien exportieren ......................23 5.7.1 Dateien über HIKMICRO Sight exportieren ............23 5.7.2 Dateien über PC exportieren ................24 Kapitel 6 Systemeinstellungen....................26 6.1 Datum anpassen ........................ 26 6.2 Zeit einstellen ........................
- Seite 4 Benutzerhandbuch für Wärmebild-Monokular Sicherheitshinweis ........................29 Rechtliche Informationen ......................32 Behördliche Informationen ......................34...
-
Seite 5: Kapitel 1 Ü Berblick
Sie können Helligkeit und Farbtöne nach Bedarf einstellen. Client-Software-Verbindung Das Gerät kann Fotos aufnehmen, Videos aufzeichnen, Dateien exportieren und Parameter einstellen. Die Firmware wird mit HIKMICRO Sight aktualisiert, nachdem es über einen Hotspot mit Ihrem Telefon verbunden wurde. 1.3 Aufbau Es gibt zwei Arten von monokularen Wärmebildkameras. -
Seite 6: Komponente
Benutzerhandbuch für Wärmebild-Monokular 1.3.1 Komponente Abbildung 1-1 Komponenten des Wärmebild-Monokular Tabelle 1-1 Beschreibung der Komponenten Komponente Funktion Objektivdeckel Schützt das Objektiv. Fokusring/Knopf Stellen Sie den Fokus ein, um die Ziele klar zu erkennen. Schaltflächen Zum Einstellen von Funktionen und Parametern. Befestigungsring Hält den Adapter in Position. -
Seite 7: Taste
Benutzerhandbuch für Wärmebild-Monokular 1.3.2 Taste Abbildung 1-2 Gerätetasten Tabelle 1-2 Tastenfunktion Symbol Taste Beschreibung ● Drücken: Standby-Modus/Gerät aufwecken ● Gedrückt halten: Ein-/Ausschalten Hinweis: Der Status der Stromanzeige ist wie folgt: ● Blinkt rot und grün: Es ist ein Fehler aufgetreten. Strom ●... -
Seite 8: Kapitel 2 Vorbereitung
Benutzerhandbuch für Wärmebild-Monokular Kapitel 2 Vorbereitung 2.1 Gerät anschließen Bevor Sie beginnen ● Entfernen Sie die Akkus/Batterien aus dem Gerät, bevor Sie es an den PC anschließen. Das Gerät kann ansonsten beschädigt werden. ● Schalten Sie das Gerät ein, nachdem Sie es an Ihren PC angeschlossen haben und warten Sie 10 bis 15 Sekunden, bevor Sie andere Vorgänge durchführen. -
Seite 9: Die Batterie Wechseln
Benutzerhandbuch für Wärmebild-Monokular 2.2.2 Die Batterie wechseln Nehmen Sie die Batterie aus dem Batteriefach und legen Sie diese ein. Bevor Sie beginnen Schalten Sie das Gerät aus, bevor Sie den Akku herausnehmen. Schritte 1. Heben Sie den Griff des Batteriefachdeckels an und ziehen Sie den Batteriefachdeckel nach außen. -
Seite 10: Adapter Montieren
Benutzerhandbuch für Wärmebild-Monokular Abbildung 2-4 Einlegen der Batterie 4. Drücken Sie den Batteriefachdeckel fest, bis er einrastet. 2.3 Adapter montieren Schritte 1. Drehen Sie den Adapter im Uhrzeigersinn, bis er fest angezogen ist. Abbildung 2-5 Adapter montieren 2. Ziehen Sie den Befestigungsring mit dem beiliegenden Schraubenschlüssel fest, bis der Adapter fest auf dem Gerät sitzt. -
Seite 11: Adapter Entfernen
Benutzerhandbuch für Wärmebild-Monokular 2.4 Adapter entfernen Schritte 1. Drehen Sie den Adapter gegen den Uhrzeigersinn, um ihn zu lösen. 2. Entfernen Sie den Adapter vorsichtig. 2.5 Ein-/Ausschalten Einschalten Wenn der Akku ausreichend geladen ist, drücken Sie 1 Sekunde lang , um das Gerät einzuschalten. -
Seite 12: Beschreibung Des Menüs
Verbinden Sie das Gerät mit der HIKMICRO Sight -App über Hotspot. Anschließend können Sie auf Ihrem Smartphone Fotos aufnehmen, Videos aufzeichnen oder Einstellungen konfigurieren. Schritte 1. Suchen Sie die App HIKMICRO Sight im App Store (iOS) oder bei Google Play™ (Android) oder scannen Sie den QR-Code, um die App herunterzuladen und zu installieren. -
Seite 13: Firmware Status
2.8.1 Firmware-Status prüfen Schritte 1. Ö ffnen Sie das HIKMICRO Sight und verbinden Sie Ihr Gerät mit der App. 2. Prüfen Sie, ob sich auf der Verbindungsschnittstelle ein roter Punkt befindet. Wenn kein Pfeil zu sehen ist, ist die Firmware auf dem neuesten Stand. Andernfalls ist die Firmware nicht die... -
Seite 14: Gerät Aktualisieren
2.8.2 Gerät aktualisieren Upgrade des Geräts über HIKMICRO Sight Bevor Sie beginnen Installieren Sie HIKMICRO Sight auf Ihrem Handy und verbinden Sie Ihr Gerät mit der App. Schritte 1. Tippen Sie auf die Geräteserie, um die Geräteinformationsschnittstelle aufzurufen. 2. Tippen Sie auf Geräte-Upgrade, um die Firmware-Upgrade-Schnittstelle aufzurufen. -
Seite 15: Bild Kalibrieren
Benutzerhandbuch für Wärmebild-Monokular ● Entfernen Sie vor dem Anschluss am PC die Akkus/Batterien aus dem Gerät. ● Schalten Sie das Gerät ein, nachdem Sie es an Ihren PC angeschlossen haben und warten Sie 10 bis 15 Sekunden, bevor Sie andere Vorgänge durchführen. Schritte 1. -
Seite 16: Kapitel 3 Bildeinstellungen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 3 Bildeinstellungen 3.1 Fokus einstellen Schritte 1. Schalten Sie das Gerät ein. 2. Ö ffnen Sie den Objektivdeckel. 3. Halten Sie das Gerät und achten Sie darauf, dass das Okular Ihr Auge abdeckt. 4. Stellen Sie den Fokusring/-knopf ein, bis das Bild klar ist. Abbildung 3-1 Fokus einstellen Hinweis Berühren Sie beim Scharfstellen NICHT die Objektivoberfläche, um eine Verschmutzung der... -
Seite 17: Farbtemperatur Einstellen
Benutzerhandbuch für Wärmebild-Monokular 3.3 Farbtemperatur einstellen Schritte 1. Wählen Sie im Hauptmenü und drücken Sie zur Bestätigung. 2. Drücken Sie oder , um einen Farbtemperatur zu wählen. Warm und Kalt können gewählt werden. 3. Halten Sie zum Beenden und Speichern. 3.4 Schärfe einstellen Schritte 1. - Seite 18 Benutzerhandbuch für Wärmebild-Monokular Schwarzglühend Der heiße Bereich ist in der Ansicht dunkel gefärbt. Je höher die Temperatur ist, desto dunkler ist die Farbe. Rotglühend Der heiße Bereich ist in der Ansicht rot gefärbt. Je höher die Temperatur ist, desto rotstichiger ist die Farbe.
-
Seite 19: Defekte Pixel Korrigieren
Benutzerhandbuch für Wärmebild-Monokular 3.7 Defekte Pixel korrigieren Das Gerät kann defekte Pixel auf dem Bildschirm korrigieren, die nicht wie erwartet funktionieren. Schritte 1. Halten Sie gedrückt, um das Hauptmenü anzuzeigen. 2. Gehen Sie zu Funktionseinstellungen und wählen Sie 3. Drücken Sie , um das DPC-Einstellungsmenü... -
Seite 20: Flachfeldkorrektur
Benutzerhandbuch für Wärmebild-Monokular ● Wenn das OSD im Display das defekte Pixel blockiert, bewegen Sie den Cursor zu dem defekten Pixel, damit führt das Gerät automatisch eine Spiegelung durch, wie in den Abbildungen unten dargestellt. 3.8 Flachfeldkorrektur Diese Funktion kann Ungleichmäßigkeiten der Anzeige zu korrigieren. Schritte 1. - Seite 21 Benutzerhandbuch für Wärmebild-Monokular 3. Wählen Sie und drücken Sie , um das Kalibrierungsprofil umzuschalten. Sie können 5 Kalibrierungsprofile einstellen. 4. Wählen Sie und drücken Sie , um Referenzlinie zu aktivieren. Achten Sie darauf, dass die Referenzlinie auf dem Bildschirm horizontal verläuft. 5.
-
Seite 22: Kapitel 4 Entfernung Messen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 4 Entfernung messen Das Gerät kann den Abstand zwischen dem Ziel und der Beobachtungsposition messen. Bevor Sie beginnen Halten Sie beim Messen des Abstands die Hand und die Position unverändert. Andernfalls wird die Genauigkeit beeinflusst. Schritte 1. -
Seite 23: Kapitel 5 Allgemeine Einstellungen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 5 Allgemeine Einstellungen Wenn die Live-Ansicht angezeigt wird, können Sie manuell ein Video aufzeichnen oder ein Foto aufnehmen. 5.1 OSD einstellen Sie können wählen, ob die OSD-Informationen auf dem Live-Ansicht-Modus angezeigt werden sollen. Schritte 1. Halten Sie gedrückt, um das Hauptmenü... -
Seite 24: Displayhelligkeit Einstellen
Benutzerhandbuch für Wärmebild-Monokular Abbildung 5-1 Anzeige des Markenlogos Hinweis Nachdem Sie diese Funktion aktiviert haben, wird das Markenlogo nur in der Live-Ansicht, auf Aufnahmen und Videos angezeigt. 5.3 Displayhelligkeit einstellen Sie können die Display-Helligkeit des Bildschirms einstellen. Schritte 1. Drücken Sie in der Live-Ansicht , um das Schnellmenü... -
Seite 25: Erfassen Und Video
Benutzerhandbuch für Wärmebild-Monokular 4. Halten Sie zum Speichern der Einstellungen und zum Verlassen gedrückt. 5.5 Erfassen und Video 5.5.1 Bild erfassen Drücken Sie im Modus Live-Ansicht , um ein Bild aufzunehmen. Hinweis Wenn die Aufnahme erfolgreich war, wird das Foto 1 Sekunde lang eingefroren und auf dem Display wird eine Eingabeaufforderung angezeigt. -
Seite 26: Video Voraufzeichnen
Benutzerhandbuch für Wärmebild-Monokular Abbildung 5-2 Video aufnehmen 2. Halten Sie erneut gedrückt, um die Aufzeichnung zu beenden. Was folgt als Nächstes Zum Export von Aufnahmedateien, siehe Dateien exportieren. 5.5.4 Video voraufzeichnen Wenn Sie diese Funktion aktivieren, nimmt das Gerät automatisch 7 Sekunden vor und nach der Rückstoßaktivierung auf. -
Seite 27: Dateien Exportieren
Bevor Sie beginnen Installieren Sie HIKMICRO Sight auf Ihrem Handy. Schritte 1. Ö ffnen Sie HIKMICRO Sight und verbinden Sie Ihr Gerät mit der App. Siehe Client-Software-Verbindung. 2. Tippen Sie auf Medien, um auf Gerätealben zuzugreifen. Abbildung 5-4 Zugriff auf Gerätealben... -
Seite 28: Dateien Über Pc Exportieren
Benutzerhandbuch für Wärmebild-Monokular 3. Tippen Sie auf Lokal oder Gerät, um die Fotos und Videos anzuzeigen. – Lokal: Sie können die vorherigen Dateien in der App anzeigen. – Gerät: Sie können sich die Dateien des aktuellen Geräts anzeigen. Hinweis Die Fotos oder Videos werden möglicherweise nicht in Gerätangezeigt. Wischen Sie nach unten, um die Seite zu aktualisieren. - Seite 29 Benutzerhandbuch für Wärmebild-Monokular ● Schalten Sie das Gerät ein, nachdem Sie es an Ihren PC angeschlossen haben und warten Sie 10 bis 15 Sekunden, bevor Sie andere Vorgänge durchführen. ● Entfernen Sie die Akkus/Batterien aus dem Gerät, bevor Sie es an den PC anschließen. Das Gerät kann ansonsten beschädigt werden.
-
Seite 30: Kapitel 6 Systemeinstellungen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 6 Systemeinstellungen 6.1 Datum anpassen Schritte 1. Halten Sie gedrückt, um das Hauptmenü anzuzeigen. 2. Gehen Sie zu Allgemeine Einstellungen und wählen Sie 3. Drücken Sie , um das Einstellungsmenü aufzurufen. 4. Drücken Sie , um das zu synchronisierende Jahr, den Monat oder den Tag auszuwählen, und dann oder , um den Wert zu ändern. -
Seite 31: Einheit Einstellen
Benutzerhandbuch für Wärmebild-Monokular 6.4 Einheit einstellen Sie können die Einheit für die Entfernungsmessung umschalten. Schritte 1. Halten Sie gedrückt, um das Hauptmenü anzuzeigen. 2. Gehen Sie zu Allgemeine Einstellungen und wählen Sie 3. Drücken Sie oder , um die Einheit auszuwählen. Yard und m (Meter) können gewählt werden. -
Seite 32: Kapitel 7 Häufig Gestellte Fragen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 7 Häufig gestellte Fragen 7.1 Warum ist der Bildschirm ausgeschaltet? Prüfen Sie, ob der Geräte-Akku entladen ist. Prüfen Sie den Bildschirm, nachdem Sie das Gerät 5 Minuten lang aufgeladen haben. 7.2 Aufnahme oder Aufzeichnung schlägt fehl. Welches Problem liegt vor? Ü... -
Seite 33: Sicherheitshinweis
Benutzerhandbuch für Wärmebild-Monokular Sicherheitshinweis Diese Anleitungen sollen gewährleisten, dass Sie das Produkt korrekt verwenden, um Gefahren oder Sachschäden zu vermeiden. Gesetze und Vorschriften ● Die Verwendung des Produkts muss in strikter Ü bereinstimmung mit den örtlichen Vorschriften zur elektrischen Sicherheit erfolgen. Symbol-Konventionen Die in diesem Dokument verwendeten Symbole sind wie folgt definiert. -
Seite 34: Wartung
Benutzerhandbuch für Wärmebild-Monokular ● Verwenden Sie nur einen von einem qualifizierten Hersteller gelieferten Akku. Detaillierte Angaben zu den Batterie-/Akku-Anforderungen finden Sie in der Produktspezifikation. ● Das Gerät unterstützt einen austauschbaren Li-Ionen-Akku. Die Ladespannung des Akkus beträgt 4,2 V. Er hat eine Kapazität von 3,6 V/4,4 Ah (15,84 Wh). ●... - Seite 35 Benutzerhandbuch für Wärmebild-Monokular Staaten, der Europäischen Union, dem Vereinigten Königreich und/oder anderen Mitgliedsländern des Wassenaar-Abkommens. Bitte informieren Sie sich bei Ihrem Rechtsexperten oder bei den örtlichen Behörden über die erforderlichen Exportlizenzen, wenn Sie beabsichtigen, die Produkte der Wärmebildkamera-Serie in verschiedene Länder zu transferieren, zu exportieren oder zu reexportieren.
-
Seite 36: Rechtliche Informationen
DARAUF BESCHRÄNKT ZU SEIN, MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜ R EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKMICRO IHNEN GEGENÜ BER HAFTBAR FÜ R BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIEßLICH, ABER OHNE DARAUF BESCHRÄNKT ZU SEIN, VERLUST VON GESCHÄFTSGEWINNEN,... - Seite 37 Benutzerhandbuch für Wärmebild-Monokular IM FALL VON WIDERSPRÜ CHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES MASSGEBLICH.
-
Seite 38: Behördliche Informationen
Benutzerhandbuch für Wärmebild-Monokular Behördliche Informationen Diese Bestimmungen gelten nur für Produkte, die das entsprechende Zeichen oder die entsprechenden Informationen tragen. Erklärung zur EU-Konformität Dieses Produkt und – gegebenenfalls – das mitgelieferte Zubehör tragen das „CE“-Kennzeichen und entsprechen daher den geltenden harmonisierten europäischen Normen, die in der Richtlinie 2014/30/EU (EMV), der Richtlinie 2014/35/EU (NSR), der Richtlinie 2011/65/EU (RoHS) und der Richtlinie 2014/53/EU (RED) aufgeführt sind. - Seite 39 Webseite: www.hikmicrotech.com E-Mail: support@hikmicrotech.com UD32060B...
