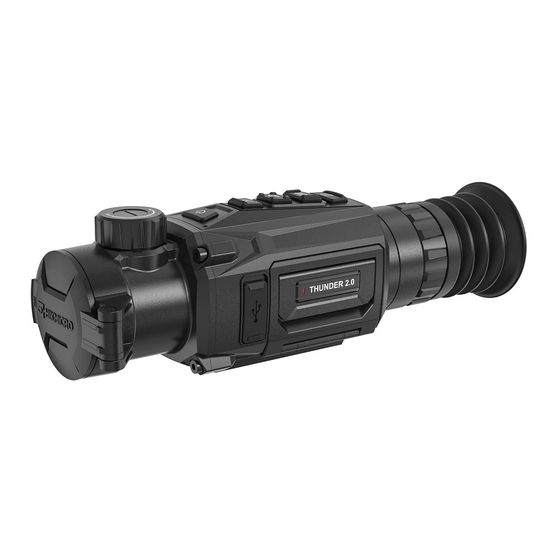

- Seite 1 Wärmebild-Monokular THUNDER und THUNDER Pro Serie Benutzerhandbuch V5.5.54 202212 Kontakt...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch für Wärmebild-Monokular Inhalt Kapitel 1 Ü berblick ........................1 1.1 Beschreibung des Geräts ..................... 1 1.2 Hauptfunktion ........................1 1.3 Aufbau..........................1 1.3.1 Komponente ......................2 1.3.2 Taste ......................... 3 Kapitel 2 Vorbereitung ......................... 4 2.1 Gerät anschließen ....................... 4 2.2 Akku einsetzen ........................ - Seite 3 5.4.2 Video aufnehmen ....................19 5.5 Stelle mit höchster Temperatur verfolgen ............... 19 5.6 Dateien exportieren ......................20 5.6.1 Dateien über HIKMICRO Sight exportieren ............20 5.6.2 Dateien über den PC exportieren ................. 21 Kapitel 6 Systemeinstellungen....................23 6.1 Zeit synchronisieren ......................23 6.2 Spracheinstellungen ......................
-
Seite 4: Kapitel 1 Ü Berblick
Szene erkennen und die Stelle markieren. ● Client-Software-Verbindung: Das Gerät kann Fotos aufnehmen, Videos aufzeichnen und Einstellungen über die HIKMICRO Sight App vornehmen, nachdem es über einen Hotspot Ihrem Smartphone verbunden wurde. ● Bildkorrektur: Das Gerät unterstützt DPC (Korrektur von defekten Pixeln) und FFC (Flachfeldkorrektur), um die Bildqualität zu optimieren. -
Seite 5: Komponente
Benutzerhandbuch für Wärmebild-Monokular 1.3.1 Komponente Abbildung 1-1 Komponenten des Wärmebild-Teleskops Tabelle 1-1 Beschreibung der Komponenten Komponente Funktion Objektivdeckel Schützt das Objektiv. Fokusring Stellen Sie den Fokus ein, um die Ziele klar zu erkennen. Schließen Sie das Gerät an die Stromversorgung an oder Type-C-Schnittstelle übertragen Sie Daten mit einem Typ-C-Kabel. -
Seite 6: Taste
Benutzerhandbuch für Wärmebild-Monokular Hinweis ● Der Adapter gehört nicht zum Lieferumfang. Bei Bedarf bitte separat kaufen. ● Sie können zwischen vier verschiedenen Durchmessern des Adapters wählen: 38 mm, 40 mm, 50 mm und 62 mm. 1.3.2 Taste Abbildung 1-2 Gerätetasten Tabelle 1-2 Tastenfunktion Symbol Taste... -
Seite 7: Kapitel 2 Vorbereitung
Benutzerhandbuch für Wärmebild-Monokular Kapitel 2 Vorbereitung 2.1 Gerät anschließen Bevor Sie beginnen ● Entfernen Sie die Akkus/Batterien aus dem Gerät, bevor Sie es an den PC anschließen. Das Gerät kann ansonsten beschädigt werden. ● Schalten Sie das Gerät ein, nachdem Sie es an Ihren PC angeschlossen haben und warten Sie 10 bis 15 Sekunden, bevor Sie andere Vorgänge durchführen. -
Seite 8: Einsetzen Der Batterien
Benutzerhandbuch für Wärmebild-Monokular ● Wenn Sie wiederaufladbare Batterien verwenden, laden Sie diese vor dem ersten Gebrauch länger als 4 Stunden lang auf. ● Die externe, herausnehmbare Batterie ist vom Typ CR123A. Die maximale Nennspannung beträgt 3 VDC/2 A und die Batteriekapazität beträgt 1600 mAh. 2.2.2 Einsetzen der Batterien Setzen Sie die Akkus in das Akkufach ein. -
Seite 9: Adapter Montieren
Benutzerhandbuch für Wärmebild-Monokular 2.3 Adapter montieren Schritte 1. Achten Sie darauf, dass der rote Punkt des Adapters mit dem roten Punkt des Okulars ausgerichtet ist, und setzen Sie den Adapter in Richtung von Pfeil 1 ein. 2. Drehen Sie den Arretierring gegen den Uhrzeigersinn (in Richtung von Pfeil 2). Abbildung 2-4 Adapter montieren Hinweis ●... -
Seite 10: Beschreibung Des Menüs
Benutzerhandbuch für Wärmebild-Monokular Hinweis ● Beim Ausschalten des Geräts wird ein Countdown zum Ausschalten angezeigt. Sie können eine beliebige Taste drücken, um den Countdown zu unterbrechen und das Ausschalten abzubrechen. ● Die automatische Abschaltung bei niedrigem Batteriestand kann nicht abgebrochen werden. Automatische Abschaltung Wenn Sie eine automatische Abschaltzeit für das Gerät festlegen, schaltet es sich automatisch nach der eingestellten Zeit ab. -
Seite 11: Client-Software-Verbindung
Verbinden Sie das Gerät mit der HIKMICRO Sight -App über Hotspot. Anschließend können Sie auf Ihrem Smartphone Fotos aufnehmen, Videos aufzeichnen oder Einstellungen konfigurieren. Schritte 1. Suchen Sie die App HIKMICRO Sight im App Store (iOS) oder bei Google Play™ (Android) oder scannen Sie den QR-Code, um die App herunterzuladen und zu installieren. Android 2. -
Seite 12: Gerät Aktualisieren
2.8.2 Gerät aktualisieren Upgrade des Geräts über HIKMICRO Sight Bevor Sie beginnen Installieren Sie HIKMICRO Sight auf Ihrem Handy und verbinden Sie Ihr Gerät mit der App. Schritte 1. Tippen Sie auf die Geräteserie, um die Geräteinformationsoberfläche aufzurufen. 2. Tippen Sie auf Geräte-Upgrade, um die Firmware-Upgrade-Schnittstelle aufzurufen. -
Seite 13: Bild Kalibrieren
Benutzerhandbuch für Wärmebild-Monokular Gerät per PC aktualisieren Bevor Sie beginnen ● Bitte besorgen Sie sich zuerst das Aktualisierungspaket (einschließlich Haupt- und FPGA Firmware). ● Achten Sie darauf, dass die Hotspot-Funktion deaktiviert ist. ● Entfernen Sie vor dem Anschluss am PC die Akkus/Batterien aus dem Gerät. ●... -
Seite 14: Kapitel 3 Bildeinstellungen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 3 Bildeinstellungen 3.1 Fokus einstellen Schritte 1. Schalten Sie das Gerät ein. 2. Ö ffnen Sie den Objektivdeckel. 3. Halten Sie das Gerät und achten Sie darauf, dass das Okular Ihr Auge abdeckt. 4. Stellen Sie den Fokusring ein, bis das Bild scharf ist. Hinweis Berühren Sie beim Scharfstellen NICHT die Objektivoberfläche, um eine Verschmutzung der Linse zu vermeiden. -
Seite 15: Szene Auswählen
Benutzerhandbuch für Wärmebild-Monokular 3.4 Szene auswählen Sie können eine geeignete Szene entsprechend der tatsächlich verwendeten Szene auswählen, um den Anzeigeeffekt zu verbessern. Schritte 1. Halten Sie gedrückt, um das Menü aufzurufen. 2. Wählen Sie und drücken Sie , um die Szene umzuschalten. –... - Seite 16 Benutzerhandbuch für Wärmebild-Monokular Schwarzglühend Rotglühend Der heiße Bereich ist in der Ansicht rot gefärbt. Je höher die Temperatur ist, desto rotstichiger ist die Farbe. Rotglühend Fusion Das Bild wird von hoher Temperatur zu niedriger Temperatur gehend von weiß, gelb, rot, rosa bis violett eingefärbt.
-
Seite 17: Defekte Pixel Korrigieren
Benutzerhandbuch für Wärmebild-Monokular 3.6 Defekte Pixel korrigieren Das Gerät kann defekte Pixel auf dem Bildschirm korrigieren, die nicht wie erwartet funktionieren. Schritte 1. Halten Sie gedrückt, um das Menü aufzurufen. 2. Wählen Sie 3. Drücken Sie , um den Cursor an die Position des toten Pixels zu bewegen. -
Seite 18: Bild Kalibrieren
Benutzerhandbuch für Wärmebild-Monokular 3.8 Bild kalibrieren Sie können die Position des Bildfensters für verschiedene Benutzer anpassen und speichern. Schritte 1. Halten Sie gleichzeitig gedrückt, um das Bildkalibrierungsmenü aufzurufen. 2. Drücken Sie oder , um Calib. Profil auszuwählen und um die Profil Nr. zu wechseln. -
Seite 19: Kapitel 4 Entfernung Messen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 4 Entfernung messen Das Gerät kann den Abstand zwischen dem Ziel und der Beobachtungsposition messen. Bevor Sie beginnen Halten Sie beim Messen des Abstands die Hand und die Position unverändert. Andernfalls wird die Genauigkeit beeinflusst. Schritte 1. -
Seite 20: Kapitel 5 Allgemeine Einstellungen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 5 Allgemeine Einstellungen Wenn die Live-Ansicht angezeigt wird, können Sie manuell ein Video aufzeichnen oder ein Foto aufnehmen. 5.1 OSD einstellen Sie können wählen, ob die OSD-Informationen auf dem Live-Ansicht-Modus angezeigt werden sollen. Schritte 1. Halten Sie gedrückt, um das Menü... -
Seite 21: Einbrennschutz
Benutzerhandbuch für Wärmebild-Monokular Abbildung 5-1 Anzeige des Markenlogos Hinweis Nachdem Sie diese Funktion aktiviert haben, wird das Markenlogo nur in der Live-Ansicht, auf Aufnahmen und Videos angezeigt. 5.3 Einbrennschutz Mit dieser Funktion kann verhindert werden, dass der Detektor des Wärmebildkanals einbrennt. Wenn Sie die Funktion aktivieren, wird der Schutz geschlossen, wenn die Grauskala des Detektors einen bestimmten Wert erreicht. -
Seite 22: Video Aufnehmen
Benutzerhandbuch für Wärmebild-Monokular Hinweis Wenn die Aufnahme erfolgreich war, wird das Foto 1 Sekunde lang eingefroren und auf dem Display wird eine Eingabeaufforderung angezeigt. Informationen zum Exportieren von aufgenommenen Fotos finden Sie unter Dateien exportieren. 5.4.2 Video aufnehmen Schritte 1. Halten Sie im Hauptmenü der Live-Ansicht gedrückt und starten Sie die Aufzeichnung. -
Seite 23: Dateien Exportieren
Bevor Sie beginnen Installieren Sie HIKMICRO Sight auf Ihrem Handy. Schritte 1. Ö ffnen Sie HIKMICRO Sight und verbinden Sie Ihr Gerät mit der App. Siehe Client-Software-Verbindung. 2. Tippen Sie auf Medien, um auf Gerätealben zuzugreifen. Abbildung 5-4 Zugriff auf Gerätealben 3. -
Seite 24: Dateien Über Den Pc Exportieren
Benutzerhandbuch für Wärmebild-Monokular Hinweis Die Fotos oder Videos werden möglicherweise nicht in Gerät angezeigt. Wischen Sie nach unten, um die Seite zu aktualisieren. 4. Wählen Sie durch Antippen eine Datei aus und tippen Sie auf Herunterladen, um die Datei in Ihre lokalen Handyalben zu exportieren. - Seite 25 Videoaufnahme und Hotspot sind jedoch deaktiviert. ● Wenn Sie das Gerät zum ersten Mal an den PC anschließen, wird das Treiberprogramm automatisch installiert. ● Sie können Dateien auch über HIKMICRO Sight exportieren. Sehen Sie sich die Bedienungsanleitung der App für die detaillierte Bedienung an.
-
Seite 26: Kapitel 6 Systemeinstellungen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 6 Systemeinstellungen 6.1 Zeit synchronisieren Schritte 1. Halten Sie gedrückt, um das Menü aufzurufen. 2. Wählen Sie und drücken Sie , um das Zeiteinstellungsmenü aufzurufen. 3. Drücken Sie , um das Zeitsystem umzuschalten und drücken Sie , um Uhrzeit und Datum zu wählen, die synchronisiert werden sollen. -
Seite 27: Cvbs-Ausgang
Benutzerhandbuch für Wärmebild-Monokular 6.4 CVBS-Ausgang Der CVBS-Ausgang dient zum Debuggen des Geräts. Einzelheiten können Sie auch dem Gerätebild auf dem Anzeigegerät entnehmen. Bevor Sie beginnen Verbinden Sie Gerät über den CVBS-Anschluss des Aviation-Steckers mit dem Anzeigegerät. Schritte 1. Halten Sie gedrückt, um das Menü... -
Seite 28: Kapitel 7 Häufig Gestellte Fragen
Benutzerhandbuch für Wärmebild-Monokular Kapitel 7 Häufig gestellte Fragen 7.1 Warum ist der Bildschirm ausgeschaltet? Prüfen Sie, ob der Geräte-Akku entladen ist. Prüfen Sie den Bildschirm, nachdem Sie das Gerät 5 Minuten lang aufgeladen haben. 7.2 Das Bild ist nicht scharf, wie kann es eingestellt werden? Stellen Sie den Fokusring ein, bis das Bild scharf ist. -
Seite 29: Sicherheitshinweis
Benutzerhandbuch für Wärmebild-Monokular Sicherheitshinweis Diese Anleitungen sollen gewährleisten, dass Sie das Produkt korrekt verwenden, um Gefahren oder Sachschäden zu vermeiden. Gesetze und Vorschriften ● Die Verwendung des Produkts muss in strikter Ü bereinstimmung mit den örtlichen Vorschriften zur elektrischen Sicherheit erfolgen. Symbol-Konventionen Die in diesem Dokument verwendeten Symbole sind wie folgt definiert. -
Seite 30: Wartung
Benutzerhandbuch für Wärmebild-Monokular ● Das Gerät unterstützt Lithium-Akkus mit 3,0 V oder 3,7 V oder Trockenbatterien mit 3,0 V. ● Die Batteriegröße muss den Anforderungen an CR17345-Batterien gemäß der Norm IEC60086-2 entsprechen. ● Akkus mit einer falschen Größe können nicht eingesetzt werden und ein abnormales Abschalten bewirken. -
Seite 31: Rechtliche Informationen
DARAUF BESCHRÄNKT ZU SEIN, MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜ R EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKMICRO IHNEN GEGENÜ BER HAFTBAR FÜ R BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIEßLICH, ABER OHNE DARAUF BESCHRÄNKT ZU SEIN, VERLUST VON GESCHÄFTSGEWINNEN,... - Seite 32 Benutzerhandbuch für Wärmebild-Monokular PRODUKTS MÖ GLICHERWEISE GENEHMIGUNGEN, ZERTIFIKATE UND/ODER LIZENZEN BEANTRAGEN MÜ SSEN. HIKMICRO Ü BERNIMMT KEINE HAFTUNG FÜ R EINEN SOLCHEN ILLEGALEN ODER UNSACHGEMÄSSEN KAUF, VERKAUF, VERMARKTUNG UND DIE ENDVERWENDUNG DES PRODUKTS SOWIE FÜ R SPEZIELLE, FOLGE-, ZUFÄLLIGE ODER INDIREKTE SCHÄDEN, DIE SICH DARAUS ERGEBEN.
-
Seite 33: Behördliche Informationen
Benutzerhandbuch für Wärmebild-Monokular Behördliche Informationen Diese Bestimmungen gelten nur für Produkte, die das entsprechende Zeichen oder die entsprechenden Informationen tragen. EU-Konformitätserklärung Dieses Produkt und – gegebenenfalls – das mitgelieferte Zubehör tragen das „CE“-Kennzeichen und entsprechen daher den geltenden harmonisierten europäischen Normen, die in der Richtlinie 2014/30/EU (EMV), der Richtlinie 2014/35/EU (NSR), der Richtlinie 2011/65/EU (RoHS) und der Richtlinie 2014/53/EU (RED) aufgeführt sind. - Seite 34 Website: www.hikmicrotech.com E-Mail: support@hikmicrotech.com UD32861B...
