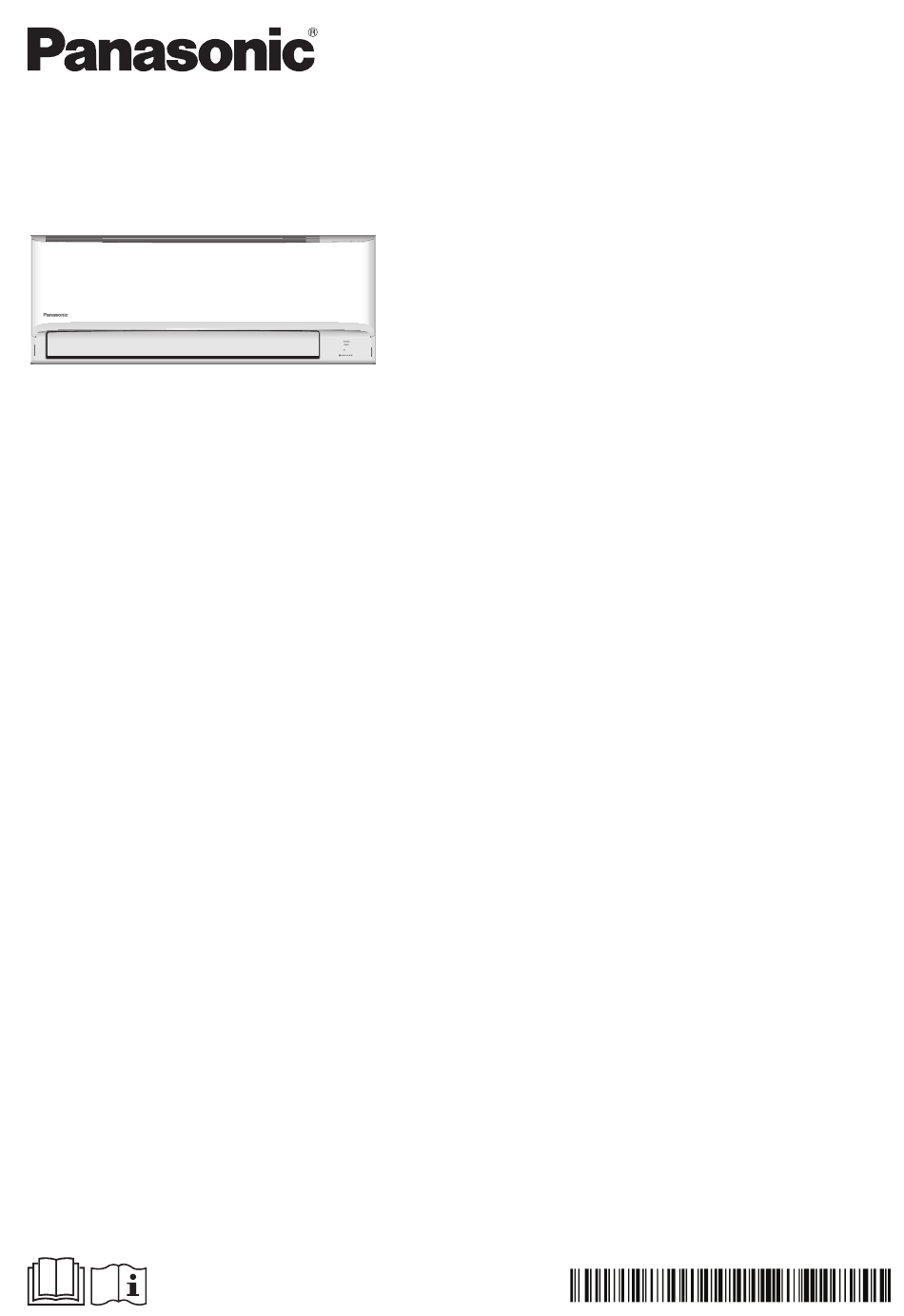

Bedienungsanleitung

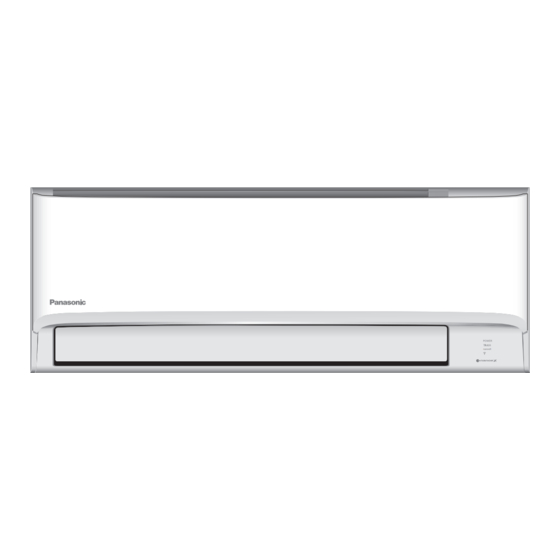

Klimagerät
Modell-Nr.
Innengerät
CS-TZ20ZKEW
CS-TZ25ZKEW
CS-TZ35ZKEW
CS-TZ42ZKEW
CS-TZ50ZKEW
CS-RZ25ZKEW
CS-RZ35ZKEW
CS-RZ50ZKEW
CS-MTZ16ZKE
nanoeX
Außengerät
Single Split
CU-TZ20ZKE
CU-TZ25ZKE
CU-TZ35ZKE
CU-TZ42ZKE
CU-TZ50ZKE
CU-RZ25ZKE
CU-RZ35ZKE
CU-RZ50ZKE
Multi Split
CU-2Z35TBE
CU-2Z41TBE
CU-2Z50TBE
CU-3Z52TBE
CU-3Z68TBE
CU-4Z68TBE
CU-4Z80TBE
CU-5Z90TBE
CU-2TZ41TBE
CU-2TZ50TBE
CU-3TZ52TBE
DEUTSCH
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch und bewahren Sie
sie als künftige Referenz auf.
Vor der Installation sollte der Installateur Folgendes tun:
Die Installationsanleitung lesen und den Kunden bitten, diese
als künftige Referenz aufzubewahren.
Die in der Verpackung des Innengeräts enthaltene
Fernbedienung entfernen.
WEB-ACXF55-35141-DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic CS-TZ20ZKEW
Inhaltszusammenfassung für Panasonic CS-TZ20ZKEW
- Seite 1 Bedienungsanleitung Klimagerät nanoeX Modell-Nr. Innengerät Außengerät Single Split CU-TZ20ZKE CS-TZ20ZKEW CU-TZ25ZKE CS-TZ25ZKEW CU-TZ35ZKE CS-TZ35ZKEW CU-TZ42ZKE CS-TZ42ZKEW CU-TZ50ZKE CS-TZ50ZKEW CU-RZ25ZKE CS-RZ25ZKEW CU-RZ35ZKE CS-RZ35ZKEW CU-RZ50ZKE CS-RZ50ZKEW CS-MTZ16ZKE Multi Split CU-2Z35TBE CU-2Z41TBE CU-2Z50TBE CU-3Z52TBE CU-3Z68TBE CU-4Z68TBE CU-4Z80TBE CU-5Z90TBE DEUTSCH CU-2TZ41TBE Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese...
-
Seite 2: Einlegen Der Batterien
Ein neuer, integrierter Netzwerkadapter ermöglicht Ihnen die Steuerung Ihrer Wärmepumpe von jedem Standort aus. Flexibilität zum Anschließen von Single- Split- oder Multi-Split- Klimaanlagen nach Ihren Bedürfnissen. Näheres zu den Features dieses Produkts siehe im Produktkatalog. Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m. -
Seite 3: Inhaltsverzeichnis
Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts. Inhaltsverzeichnis Sicherheitshinweise …… 4-13 Bedienung …………… 14-15 Funktionsdetails …… 16-17 Reinigen des Klimageräts ………………… 18 Störungssuche ……… 19-22 Informationen ……… 23-24 Zubehör • Fernbedienung • 2 Batterien des Typs AAA bzw. R03 •... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend WARNUNG aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öff entlichkeit Innen- und Außengerät gedacht. -
Seite 5: Stromversorgung
Stromversorgung VORSICHT Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Innen- und Außengerät Verlängerungskabel, um Überhitzung und Um Beschädigungen oder eine Korrosion des Geräts zu Brandgefahr zu vermeiden. vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Benzin, Verdünner oder Scheuerpulver. -
Seite 6: Vorsichtsmaßnahmen Für Die Verwendung Des Kältemittels Vom Typ R32
Sicherheitshinweise Fernbedienung Vorsichtsmaßnahmen für die Verwendung des Kältemittels vom Typ R32 Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen. Die grundlegenden Installationsverfahren sind mit denen bei Modellen mit konventionellen Kältemitteln (R410A, R22) identisch. Beachten Sie Folgendes, um Fehlfunktionen oder eine Da der Arbeitsdruck höher als bei Modellen mit dem Beschädigung der Fernbedienung zu vermeiden: Kältemittel R22 ist, gibt es einige gesonderte Rohrleitungen,... - Seite 7 • Ein Betriebsbuch ist zu führen. Die Ergebnisse dieser i) Schützen Sie die Kälteanlage vor Beschädigungen Prüfungen sind im Betriebsbuch zu vermerken. und Bruch aufgrund von Bewegung von Möbeln oder • Bei Lüftungen in besetzten Räumen ist zu prüfen, ob keine Umbauten.
- Seite 8 Sicherheitshinweise 2. Wartung 2-3. Prüfung auf Vorhandensein von Kältemittel • Der Bereich muss mit einem entsprechenden 2-1. Wartungspersonal Kältemitteldetektor vor und während der Arbeiten überprüft • Das System wird von einem geschulten und zertifi zierten werden, um sicherzustellen, dass der Techniker über eine Servicepersonal, das vom Benutzer oder Verantwortlichen mögliche brennbare Atmosphäre informiert wird.
- Seite 9 2-7. Kontrollen der Kühlanlagen 2-8. Kontrollen der elektrischen Geräte • Wenn elektrische Bauteile ausgetauscht werden, müssen die • Die Reparatur- und Wartungsarbeiten an elektrischen neuen Teile für den betreff enden Zweck geeignet sein und die Bauteilen müssen anfängliche Sicherheitsprüfungen und korrekten technischen Daten aufweisen.
- Seite 10 Sicherheitshinweise 5. Verkabelung 3. Reparaturen an versiegelten Bauteilen • Stellen Sie sicher, dass die Verkabelung nicht Verschleiß, • Während der Reparaturen an versiegelten Bauteilen Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten müssen alle elektrischen Zuleitungen von der Ausrüstung, oder sonstigen nachteiligen Umweltauswirkungen unterliegt. an der gearbeitet wird, getrennt werden, bevor versiegelte •...
- Seite 11 8. Entfernung und Entleerung 9. Ladeverfahren • Wenn zu Reparaturen – oder für andere Zwecke – in den • Neben den konventionellen Ladeverfahren müssen folgende Kältemittelkreislauf eingegriff en wird, sind konventionelle Anforderungen eingehalten werden. Verfahren anzuwenden. Es ist jedoch wichtig, bewährte - Es ist zu sicherzustellen, dass bei der Verwendung Methoden zu befolgen, da die Entfl...
- Seite 12 Sicherheitshinweise 10. Außerbetriebnahme • Eine elektrostatische Aufl adung kann entstehen und einen • Vor der Durchführung dieses Verfahrens kommt es darauf gefährlichen Zustand beim Laden bzw. Ablassen des an, dass der Techniker mit der Ausrüstung und allen Details Kältemittels verursachen. Zur Vermeidung von Brand- und komplett vertraut ist.
- Seite 13 • Mischen Sie keinesfalls Kältemittel in den Rückgewinnungsgeräten und vor allem nicht in den Flaschen. • Wenn Kompressoren oder Kompressoröle entfernt werden sollen, ist sicherzustellen, dass sie auf ein akzeptables Maß luftleer gepumpt wurden, um zu gewährleisten, dass kein brennbares Kältemittel im Schmierstoff verbleibt. •...
-
Seite 14: Bedienung
Bedienung Ausrichten des Luftstroms Ausrichten des Luftstroms (Schwingen) Aufwärtsrichtung (Schwingen) nanoeX Anzeigen POWER • Die Klappe darf nicht von Hand verstellt TIMER werden. nanoeX * Nähere Informationen zum Betrieb fi nden Sie unter „Funktionsdetails...“ Querrichtung Querrichtung: • Für die seitliche Richtung ist wie gezeigt eine manuelle Einstellung möglich. -
Seite 15: Einstellen Des Timers
Verbinden mit einem Netzwerk • Informationen zur Betriebseinstellung des WLAN-Moduls sind dem Benutzerhandbuch der Comfort Cloud-App zu entnehmen. 1. Melden Sie sich bei der „Panasonic Comfort Cloud“-App an. 2. Wählen Sie im Menü die Option „Benutzerhandbuch“. • Wenn die WLAN-LED ununterbrochen blinkt und Sie die APP nicht verwenden möchten, drücken Sie zum Ausschalten die WLAN-Taste... -
Seite 16: Funktionsdetails
Single Single-Split-Geräte Funktionsdetails... Multi-Split-Geräte Multi Betriebsart • Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird. • Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden. •... -
Seite 17: Betriebsbereiche
Betriebsbereiche Verwenden Sie dieses Klimagerät in dem in der Tabelle angegebenen Temperaturbereich. Innen Single-Split-Außengerät Multi-Split-Außengerät Temperatur °C (°F) Max. 32 (89,6) 23 (73,4) 43 (109,4) 26 (78,8) 46 (114,8) 26 (78,8) KÜHLEN Min. 16 (60,8) 11 (51,8) -10 (14,0) -10 (14,0) Max. -
Seite 18: Reinigen Des Klimageräts
Reinigen des Klimageräts Das Klimagerät muss regelmäßig gereinigt werden, um Innengerät seine optimale Leistung zu gewährleisten. Eine schmutzige Aluminiumlamellen Frontverkleidung Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99“ auftreten. Wenden Sie sich diesbezüglich an einen Fachhändler. • Schalten Sie das Gerät aus und ziehen Sie den Stecker, bevor Sie es reinigen. -
Seite 19: Störungssuche
Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Mögliche Ursache Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet • Während dieser Zeit bereitet sich das Gerät für den Betrieb mit wird. programmiertem Timer vor. Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist. - Seite 20 Störungssuche Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom Zu überprüfen Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein. • Achten Sie darauf, dass Fenster und Türen geschlossen sind. • Reinigen oder ersetzen Sie die Luftfi lter. •...
-
Seite 21: Die Fernbedienung Ist Unauffi Ndbar Oder Ausgefallen
Symptom… ■ Die Fernbedienung ist unauffi ndbar oder ausgefallen 1. Heben Sie die Frontverkleidung an. 2. Drücken Sie die Taste AUTO OFF/ON einmal, um den Automatikbetrieb zu nutzen. 3. Um den Zwangskühlbetrieb zu aktivieren, drücken und halten Sie die Taste AUTO OFF/ON, bis 1 Piepton ertönt, und lassen Sie sie los. - Seite 22 Störungssuche Vorgehensweise zur Abfrage des Fehlercodes Wenn das Gerät stehen bleibt und die TIMER-Anzeige blinkt, rufen Sie den Fehlercode mithilfe der Fernbedienung ab. 5 Sekunden lang drücken Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen CHECK-Taste 5 Sekunden lang Gerät ausschalten und den Fehlercode drücken, um die Störungssuche Ihrem Fachhändler mitteilen.
-
Seite 23: Informationen
Informationen Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Dieses Symbol auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. - Seite 24 Informationen Dieses Symbol weist darauf hin, Dieses Symbol weist darauf hin, dass dass dieses Gerät ein brennbares die Bedienungsanleitung sorgfältig Kältemittel verwendet. Falls das gelesen werden sollte. Kältemittel austritt und in Berührung VORSICHT mit einer externen Zündquelle kommt, besteht die Möglichkeit einer Entzündung.
- Seite 25 Panasonic Marketing Europe GmbH Vertretungsberechtigter in der EU: Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Deutschland Contact in the UK: Panasonic UK, a branch of Panasonic Marketing Europe GmbH Maxis 2, Western Road, Bracknell, Berkshire, RG12 1RT Website: http://www.panasonic.com © Panasonic Corporation 2023...
