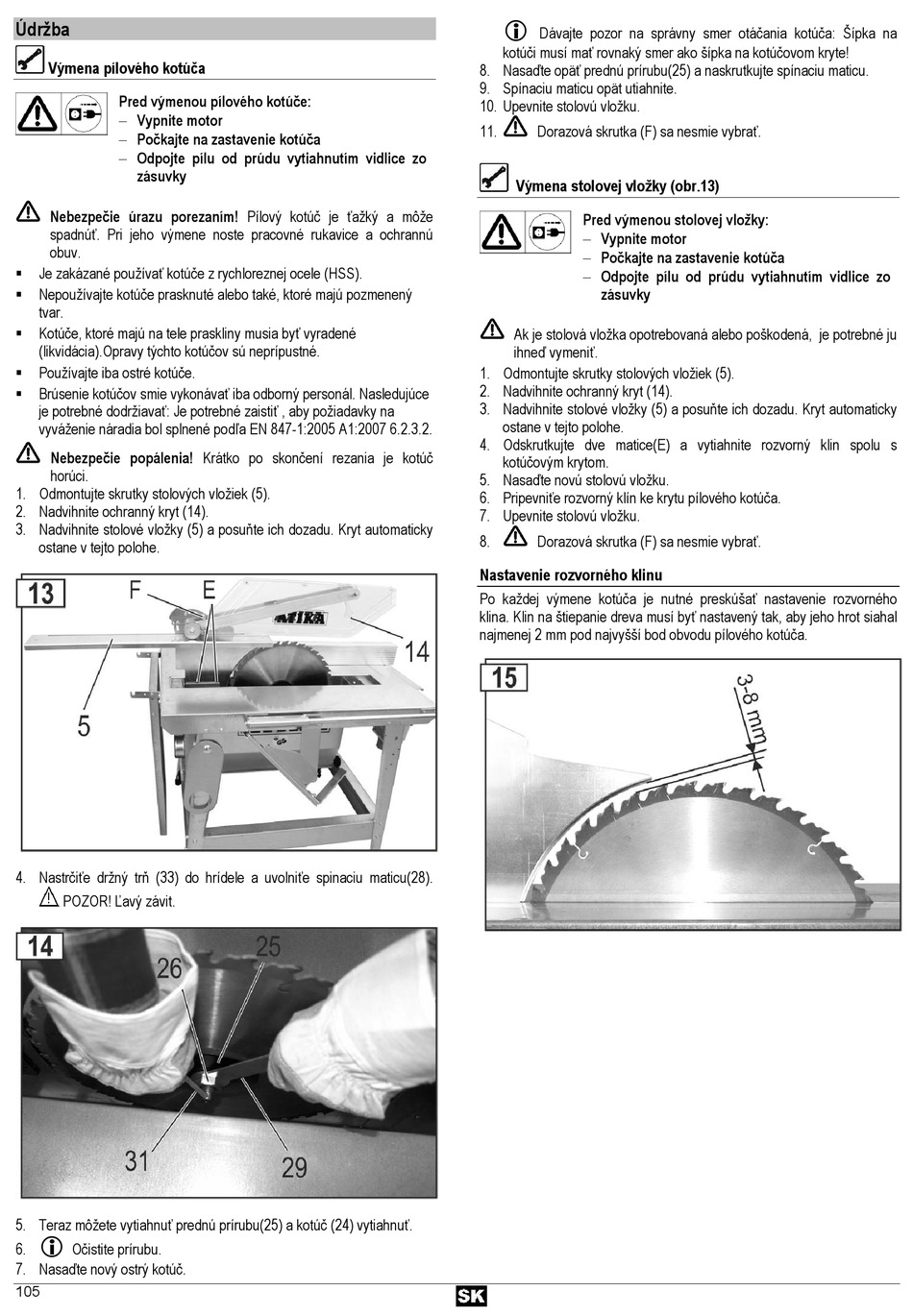

Údržba
Výmena pílového kotúča
Pred výmenou pílového kotúče:
 Vypnite motor
 Počkajte na zastavenie kotúča
 Odpojte pílu od prúdu vytiahnutím vidlice zo
zásuvky
Nebezpečie úrazu porezaním! Pílový kotúč je ťažký a môže
spadnúť. Pri jeho výmene noste pracovné rukavice a ochrannú
obuv.
 Je zakázané používať kotúče z rychloreznej ocele (HSS).
 Nepoužívajte kotúče prasknuté alebo také, ktoré majú pozmenený
tvar.
 Kotúče, ktoré majú na tele praskliny musia byť vyradené
(likvidácia).Opravy týchto kotúčov sú neprípustné.
 Používajte iba ostré kotúče.
 Brúsenie kotúčov smie vykonávať iba odborný personál. Nasledujúce
je potrebné dodržiavať: Je potrebné zaistiť , aby požiadavky na
vyváženie náradia bol splnené podľa EN 847-1:2005 A1:2007 6.2.3.2.
Nebezpečie popálenia! Krátko po skončení rezania je kotúč
horúci.
1. Odmontujte skrutky stolových vložiek (5).
2. Nadvihnite ochranný kryt (14).
3. Nadvihnite stolové vložky (5) a posuňte ich dozadu. Kryt automaticky
ostane v tejto polohe.
4. Nastrčiťe držný trň (33) do hrídele a uvolniťe spinaciu maticu(28).
POZOR! Ľavý závit.
5. Teraz môžete vytiahnuť prednú prírubu(25) a kotúč (24) vytiahnuť.

6. Očistite prírubu.
7. Nasaďte nový ostrý kotúč.
105

Dávajte pozor na správny smer otáčania kotúča: Šípka na
kotúči musí mať rovnaký smer ako šípka na kotúčovom kryte!
8. Nasaďte opäť prednú prírubu(25) a naskrutkujte spínaciu maticu.
9. Spínaciu maticu opät utiahnite.
10. Upevnite stolovú vložku.
11. Dorazová skrutka (F) sa nesmie vybrať.
Výmena stolovej vložky (obr.13)
Pred výmenou stolovej vložky:
 Vypnite motor
 Počkajte na zastavenie kotúča
 Odpojte pílu od prúdu vytiahnutím vidlice zo
zásuvky
Ak je stolová vložka opotrebovaná alebo poškodená, je potrebné ju
ihneď vymeniť.
1. Odmontujte skrutky stolových vložiek (5).
2. Nadvihnite ochranný kryt (14).
3. Nadvihnite stolové vložky (5) a posuňte ich dozadu. Kryt automaticky
ostane v tejto polohe.
4. Odskrutkujte dve matice(E) a vytiahnite rozvorný klin spolu s
kotúčovým krytom.
5. Nasaďte novú stolovú vložku.
6. Pripevniťe rozvorný klín ke krytu pílového kotúča.
7. Upevnite stolovú vložku.
8. Dorazová skrutka (F) sa nesmie vybrať.
Nastavenie rozvorného klinu
Po každej výmene kotúča je nutné preskúšať nastavenie rozvorného
klina. Klin na štiepanie dreva musí byť nastavený tak, aby jeho hrot siahal
najmenej 2 mm pod najvyšší bod obvodu pílového kotúča.
