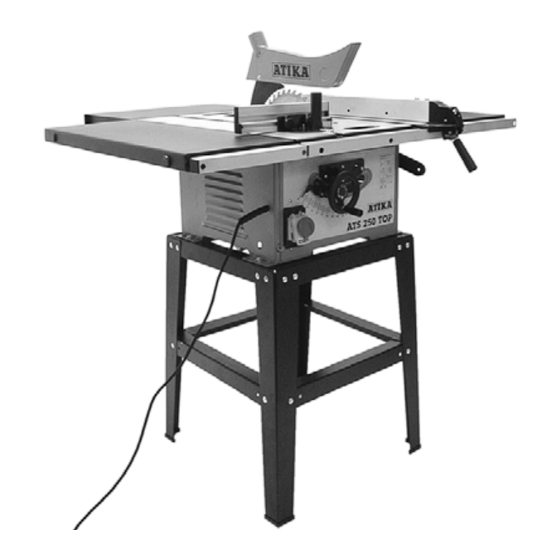

Circular Saw Bench ATS 250 Safety information - Operating Instructions - Spare Parts List (Page 10 - 17) Scie circulaire sur table ATS 250 Consignes de sécurité - Instructions de service - Liste de pièces de rechange (page 18 - 25) Tafelcirkelzaag ATS 250 Veiligheidsvoorschriften - Gebruiksaanwijzing –...
Seite 2
All manuals and user guides at all-guides.com...
Directives: 89/336/EWG, 73/23/EWG. déclarons en responsabilité propre, que le produit Scie circulaire sur table ATS 250 Type 250 C auquel se rapporte la présente déclaration, correspondes aux exigences de sécurité et de santé fondamentales des dispositions 98/37/CE, ainsi qu’aux exigences des autres dispositions en la matière 89/336/EWG, 73/23/EWG.
30 mm Zum Absaugen können handelsübliche Kleinentstauber oder Industriesauger verwendet werden. * Nur für die Säge ATS 250 TOP Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.
Lieferumfang des Sägeblattes und Herausschleudern von Sägeblatt- stücken. • Tischkreissäge ATS 250 mit Netzkabel und Stecker, Das Schneiden von Rundmaterial (Rundhölzer, Rohr o. ä.) mit HM – Sägeblatt: Ø 250/16 mm x 2,8/1,8; 36 Zähne ist ohne eine extra dafür vorgesehene Vorrichtung nicht zu- Wechselzahn und Spaltkeil 2,0 mm stark lässig.
All manuals and user guides at all-guides.com Beeinträchtigung des Gehörs bei länger andauernden Arbei- − Verwenden Sie die Säge nicht in der Nähe von ten ohne Gehörschutz. brennbaren Flüssigkeiten oder Gasen. Emission gesundheitsschädlicher Holzstäube beim Betrieb − Der beim Betreiben entstehende Holzstaub beeinträch- ohne Absaugung.
All manuals and user guides at all-guides.com Entfernen Sie Splitter, Späne und Abfälle nicht mit der Kontrollieren Sie regelmäßig das Kabel der Säge und Hand aus dem Gefahrenbereich des Sägeblattes. lassen Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern. Das Verwenden von Wanknuteinrichtungen und Nutfräs- werkzeugen ist nicht gestattet.
All manuals and user guides at all-guides.com Stellen Sie sich beim Sägen seitlich zum Gefahrenbereich Einstellungen an der Säge (Sägeblatt) an die Säge. Senken Sie die Schutzhaube Sägeblattwechsel (S. 68 Abb. 7 - S. 70 Abb. 8 -10) beim Arbeiten auf das Werkstück Vor dem Sägeblattwechsel bei Unterbrechungen oder beim Verlassen der Säge auf Netzstecker ziehen.
All manuals and user guides at all-guides.com Anbringen und Einstellen des Queranschlages 5. Um sicher zu gehen, dass der Anschlag wirklich parallel zum Sägeblatt steht, kann vorn und hinten am Sägeblatt Der mitgelieferte Queranschlag kann als Quer- und nachgemessen werden. Gehrungsanschlag eingesetzt werden.
All manuals and user guides at all-guides.com Schneiden breiter Werkstücke Absaugung Schieben Sie das Werkstück zum Schneiden mit der flachen ohne Absaugung Hand und geschlossenen Fingern, entlang des Anschlages. Querschnitte/Gehrungsschnitte Schieben Sie den Queranschlag in eine der Führungsnuten im Tisch. Stellen Sie den Queranschlag auf den gewünschten Winkel ein und bringen Sie die Anschlagschiene (E) an.
All manuals and user guides at all-guides.com Transport Garantie Vor jedem Transport Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes Netzstecker ziehen. vom Lager des Händlers und zwar für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind. Transportieren Sie die Säge nur mit abgesenktem Säge- Für Schäden, die durch unsachgemäße Behandlung oder blatt und heruntergeklappter Schutzhaube.
30 mm Commercial, small dust collectors or industrial vacuum cleaners are used for vacuuming. * Only for ATS 250 TOP You must not start up the machine until you have read these operating instructions, observed all the information given and assembled the machine as described.
Extent of delivery 250 mm. Only workpieces which have been securely mounted and • -Circular saw ATS 250 TOP with mains cable and plug, with aligned can be processed. HM saw blade Ø 250/16 x2.8 /1.8 36 teeth, and splitting The intended usage also includes compliance with the wedge 2.0 mm thick.
Seite 14
All manuals and user guides at all-guides.com Before commissioning this product, read and keep to the Do not overload the machine! You work better and safer in following advice. Also observe the preventive regulations of the given performance range your professional association and the safety provisions Only operate the machine with complete and correctly applicable in the respective country, in order to protect attached safety equipment and do not alter anything on the...
All manuals and user guides at all-guides.com Check the machine for possible damage Commissioning − Before continuing to use the machine, the protective devices must be inspected to ensure that they work • Place the saw in a place that fulfils the following conditions: perfectly and with their intended function secured against slipping −...
All manuals and user guides at all-guides.com Motor protection 3. Hold the handwheel in, while at the same time tightening the clamping screw, in order to set the required angle. The motor is equipped with a safety switch and switches off independently when overloaded. It can be switched back on following a cooling off phase.
All manuals and user guides at all-guides.com 4. Press the guide piece of the stop rule against the guide When working on very flat and narrow workpieces (Width profile on the table (in the direction of the arrow) and lock 30 mm and less) use the lower guide are of the fence the stop in position by pushing the lever down (see scale (E), see picture.
All manuals and user guides at all-guides.com Suction Transport Remove mains plug before each transport The saw must only be transported with the saw blade lowered and the protective cover in position. This will avoid possible injury from the saw blade. For safe transport handling recesses are provided in the front and rear of the table.
All manuals and user guides at all-guides.com Possible faults Fault Possible cause Removal Machine fails to start after • Power failure • Replace fuse switching on or switches off • Extension cable defect • Check cable, no longer use defect cable during idle running •...
Pour l’aspiration, on peut utiliser des petits dépoussiéreurs en usage dans le commerce ou des aspirateurs industriels. * Uniquement pour la scie ATS 250 TOP Il est strictement interdit de mettre cette machine en service avant d’avoir lu les présentes instructions de service, de savoir respecter toutes les indications y figurant et d’avoir monté...
All manuals and user guides at all-guides.com L’utilisation de lames en acier à coupe rapide fortement Fourniture allié (HSS) n’est pas admissible étant donné que cet acier est trop dur et fragile. Danger de blessures dû à la rupture • Scie circulaire sur table avec câble de raccordement et fiche, de la lame ou à...
All manuals and user guides at all-guides.com Émission de poussières de bois nuisibles à la santé en cas − Les poussières de bois générées pendant l’exploitation d’exploitation sans aspiration. peuvent influencer la visibilité et elles sont parfois aussi Il se pourrait donc que des risques résiduels non apparents nocives pour la santé.
All manuals and user guides at all-guides.com N’éliminez jamais les éclats, copeaux et déchets à la main Vérifiez le câble de rallonge à intervalles réguliers et de la zone de danger de la lame. remplacez-le dès que vous constatez un endommagement. L’emploi de dispositifs à...
All manuals and user guides at all-guides.com Placez-vous sur le côté de la zone dangereuse (lame) de la Réglages de la scie scie pendant la coupe. Remplacement de la lame (p.68 fig. 7+ p.70 fig. 8 - 10) Abaissez le capot de protection pendant le travail sur la pièce à...
All manuals and user guides at all-guides.com Mise en place et ajustage de la butée transversale 5. Afin de s’assurer que la butée est bien parallèle à la lame de scie, les mesures à l’avant et à l’arrière de la lame de La butée transversale fournie dans la livraison peut être scie peuvent être vérifiées.
All manuals and user guides at all-guides.com En cas de pièces à usiner très plates et étroites (largeur Aspiration de 30 mm et inférieure), servez-vous de la surface la plus basse possible du guide droit (E). Coupe de pièces à usine larges sans l´aspiration Poussez la pièce d’œuvre à...
All manuals and user guides at all-guides.com Transport Garantie Nous assurons une garantie de deux ans à partir de la livraison Retirez la fiche de la prise de l’appareil du stock du négociant pour les vices engendrés par avant tout transport. défauts de matériel ou défauts de fabrication.
30 mm Als afzuiging kunt u een stofzuiger of een industriezuiger gebruiken * Alleen voor de zaag ATS 250 TOP U mag dit apparaat niet in gebruik nemen voordat u deze gebruiksaanwijzing gelezen heeft. U alle aan- wijzingen heeft opgevolgd en het apparaat volgens de voorschriften heeft gemonteerd.
All manuals and user guides at all-guides.com U mag alleen werkstukken verwerken die vielig ondersteund Lever hoeveelheid of geleid kunnen worden. Tot het toepassen volgens de voorschriften behoren ook het • Radiaal-tafelzaag TOPTRONIC met kabel en steker, HM- opvolgen van de gebruiks-, onderhouds- en reparatie- zaagblad 250x30x2,8/1,8 mm.
Seite 30
All manuals and user guides at all-guides.com Lees en volg de onderstaande aanwijzingen, de voorschrif- Werk niet met gescheurde of vervormde zaagbladen. ten te voorkoming van ongevallen en de algemene veilig- Gebruik alleen scherpe zaagbladen. Stompe zaagbladen heidsvoorschriften op, om u zelf en anderen tegen verwon- verhogen het gevaar van terugslag van het werkstuk en dingen te beschermen.
All manuals and user guides at all-guides.com gerepareerd of verwisseld worden. Met uitzondering indien in Vrij van struikel gevaar de gebruiksaanwijzing anders aangegeven. Met goede lichtomstandigheden Vergeet niet uw steeksleutel voor het wisselen van het Controleer voor elk gebruik: zaagblad te verwijderen. de aansluitkabels op beschadiging Als u de machine niet gebruikt moet u hem op een droge gebruik geen beschadigde aansluitkabels.
All manuals and user guides at all-guides.com Zaagblad keuze 1. Maak de klemschroef los (A). 2. Druk het handwiel (B) in tot aan de aanslag. Nu kunt u het zaagblad zo bewegen, tot de gewenste hoek wordt Let erop dat u geen stompe of beschadigde zaagbladen aangetoond (0°...
All manuals and user guides at all-guides.com 2. Leg het voorste uiteinde (greep met geïntegreerde instelloep) op het geleideprofiel van de tafel. 3. Stel met behulp van de instelloep de gewenste maat in. 4. Druk het geleidedeel van het aanslagliniaal tegen het geleideprofiel op de tafel (in pijlrichting) en blokkeer de aanslag door de hendel naar onder te drukken (zie afb).
All manuals and user guides at all-guides.com Afzuiger Transport Voor het transport de steker uit het stopcontact nemen. Transporteer de zaag alleen met neergelaten zaagblad en neergeklapte schutkap. U vermijdt daardoor letsels door het zaagblad. Om de machine eenvoudig te kunnen transporteren zijn in de tafel vooraan en achteraan greepuitsparingen aanwezig Opslag...
All manuals and user guides at all-guides.com Storingen Storing Mogelijke oorzaak Oplossing De machine schakelt niet in of • Stroomuitval. • Zekering vervangen. schakelt onbelast weer uit. • Verlengkabel defect. • Kabel testen, defecte kabel niet meer gebruiken. • De motorveiligheidsschakelaar is geactiveerd - •...
Utsugsanslutning ∅ 30 mm Som utsug kan normala stoftavskiljare eller industriutsug användas. * Gäller endast såg ATS 250 TOP Aggregatet får inte tas i drift innan bruksanvisningen har lästs, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning.
• Sågbladets diameter ska vara mellan 245 och 250 mm. Bordcirkelsåg ATS 250 med nätkabel och stickkontakt, med HM – sågblad: Ø 250/16 mm x 2,8/1,8, 36 tänder växelvis Endast arbetsstycken som kan läggas plant och matas tänder och klyvkil 2,0 mm tjock...
All manuals and user guides at all-guides.com Håll dem borta från arbetsområdet. Arbeta säkert Inta en arbetsposition, så att du alltid befinner dig sidleds av sågbladet utanför snittbanan. Vid användning på felaktigt sätt kan träbe- Börja inte såga förrän sågbladet har fått tillräckligt högt arbetningsmaskiner vara farliga.
All manuals and user guides at all-guides.com Sköt sågen omsorgsfullt. Förberedelser för idrifttagning − Håll verktygen vassa och rena för att arbeta säkrare. För att maskinen ska fungera felfritt bör anvisningarna i − Följ underhållsföreskrifterna och anvisningarna för denna bruksanvisning följas. verktygsbyte.
All manuals and user guides at all-guides.com Frånkoppling œ Inställning från 0° - 45° œ Sågen kan kopplas från genom att trycka på den övre, 1. Lossa låsskruven (A). röda knappen på kontakten eller genom att trycka ned 2. Tryck in ratten (B) till anslaget. Nu kan sågbladet flyttas tills den gulröda klaffen (som kan låsas med ett hänglås).
All manuals and user guides at all-guides.com 3. Ställ in önskat mått med hjälp av inställningsluppen. Sågning av smala arbetsstycken 4. Tryck anslaglinjalens styrdel mot styrprofilen på bordet (bredd mindre än 120 mm) (i pilens riktning) och lås handtaget genom att trycka ned spaken (se ill.).
All manuals and user guides at all-guides.com Ställ tväranslaget i önskad vinkel och sätt fast Avlägsna kådarester från sågbordsskivan. anslagsskenan (E). Sågbladet är en förbrukningsdel och blir slött efter en längre tid eller om det används ofta. Skjut längdanslaget (C) i önskad position, så att arbetsstycket kan läggas på...
All manuals and user guides at all-guides.com Möjliga fel Möjlig orsak Åtgärd Maskinen startar inte efter • Elavbrott • Byt säkring inkoppling eller stannar under • Defekt förlängningskabel • Kontrollera kabeln, använd inte defekta tomgång Motorskyddet har löst ut- kablar •...
30 mm Til udsugning kan der anvendes normale små separatorer eller industristøvsugere. * Kun for saven ATS 250 TOP Saven må ikke tages i brug, før brugervejledningen er blevet læst, alle angivne anvisninger er blevet forstået og saven er blevet monteret som beskrevet.
Der må kun bearbejdes emner, som kan placeres og føres sikkert. • Bordrundsav ATS 250 med netkabel og stik, med HM – savklinge: Ø 25016 mm x 2,8/1,8, 36 tænder (udskiftelige Til den tiltænkte anvendelse hører også opfyldelse af de af tænder) og 2,0 mm tyk kløvekile...
All manuals and user guides at all-guides.com Læs og følg derfor følgende henvisninger og din Saven må kun anvendes med komplet og korrekt monterede brancheforenings forskrifter om ulykkesforebyggelse eller beskyttelsesanordninger og intet på saven må ændres, de i det pågældende land gældende sikkerheds- som kan påvirke sikkerheden.
All manuals and user guides at all-guides.com − Igangsætning Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Opstil saven på et sted, der opfylder følgende betingelser: Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af saven.
All manuals and user guides at all-guides.com Motorværn 3. Bliv ved med at trykke håndhjulet ind og stram samtidigt klemskruen igen for at fiksere den indstillede vinkel. Motoren er udstyret med et beskyttelsesrelæ og kobler automatisk fra ved overbelastning. Den kan tændes igen efter en afkølingsfase. Tryk hertil først på...
All manuals and user guides at all-guides.com 5. For at sikre, at anslaget virkelig er parallelt i forhold til savklingen, kan der måles efter foran og bag på savklingen. Skæring af brede emner Arbejdsanvisninger Før arbejdsstart skal følgende kontrolleres: Skub emnet med den flade hånd og samlede fingre til skæring langs anslaget.
All manuals and user guides at all-guides.com Udsugning Transport Før hver transport skal netstikket tages ud. Transporter saven kun med sænket savklinge og nedklappet beskyttelsesskærm. Herigennem undgås tilskadekomst på grund af savklingen. For sikker transport er der gribehuller foran og bagved i bordet. Opbevaring Træk netstikket ud.
All manuals and user guides at all-guides.com Mulige fejl Fejl Mulig årsag Afhjælpning Saven starter ikke efter indkobling • Strømsvigt • Udskiftning af sikring eller kobler automatisk fra under • Forlængerkabel defekt • Kontrol af kabel, anvend ikke defekte kabler tomgang •...
30 mm Do odpylania można zastosować ogólnie dostępne w handlu odpylacze lub odkurzacze przemysłowe. * Tylko dla pilarki ATS 250 TOP Pilarkę wolno uruchomić tylko po przeczytaniu niniejszej instrukcji obsługi, przestrzegając wszystkich podanych wskazówek i wykonując montaż urządzenia zgodnie z podanym opisem.
Nie zezwala się na piłowanie materiałów okrągłych Zakres dostawy (okrąglaki, rury itp.) bez odpowiedniego oprzyrządowania. • stołowa pilarka tarczowa ATS 250 z kablem zasilającym i Średnica piły musi mieścić się pomiędzy 245 oraz 250 mm. wtyczką, piła z węglików spiekanych: Ø 250/16 mm x Zezwala się...
All manuals and user guides at all-guides.com Ponadto, pomimo podjęcia wszystkich działań zabezpieczających, Nigdy nie pozostawiaj pilarki bez nadzoru. mogą istnieć inne, nieprzewidywalne ryzyka. Osoby poniżej 18 roku życia nie mogą obsługiwać pilarki. Zakaz ten nie dotyczy młodzieży powyżej 16-go roku życia, jeżeli pracę...
All manuals and user guides at all-guides.com W następujących przypadkach maszynę należy wyłączyć, a Przy pracy na wolnym powietrzu stosuj wyłącznie wtyczkę kabla zasilającego wyciągnąć z gniazdka: dopuszczone do tego celu i odpowiednio oznakowane przedłużacze. − podczas przeprowadzania napraw stosuj żadnych prowizorycznych przyłączy...
All manuals and user guides at all-guides.com Kierunek obrotu piły Ustawienia pilarki Zwróć uwagę na to, aby kierunek obrotu piły był zgodny z Wymiana piły (str. 68 rys. 3 + str. 70 rys. 8– 10) kierunkiem obrotu podanym na osłonie (362706). Przed wymianą...
All manuals and user guides at all-guides.com Mocowanie i regulacja prowadnicy poprzecznej 5. Aby upewnić się, że prowadnica jest rzeczywiście ustawiona równolegle do piły, można dokonać pomiaru Dostarczona prowadnica poprzeczna może być kontrolnego z przodu i z tyłu piły. stosowana także jako prowadnica do uciosów. Zwróć...
All manuals and user guides at all-guides.com Podczas obróbki bardzo płaskich i wąskich elementów Odciągu wiórów (szerokość poniżej wykorzystuj dolną powierzchnię prowadzącą liniału prowadnicy (E) (patrz rysunek). Cięcie szerokich elementów bez odciągu wiórów Cięty element przesuwaj wzdłuż prowadnicy ułożoną płasko dłonią, trzymając palce razem.
All manuals and user guides at all-guides.com Transport Gwarancja Przed każdym transportem wyciągaj W okresie dwóch lat od chwili dostawy urządzenia z magazynu wtyczkę sieciową. dostawcy udzielamy gwarancji na braki spowodowane błędami materiałowymi lub fabrykacyjnymi. Pilarkę należy transportować z opuszczoną piłą oraz Wykluczamy roszczenia gwarancyjne za szkody spowodowane opuszczoną...
Seite 60
All manuals and user guides at all-guides.com The Czech will be send to you with E-mail!
Seite 61
All manuals and user guides at all-guides.com...
Seite 62
All manuals and user guides at all-guides.com...
Seite 63
All manuals and user guides at all-guides.com...
Seite 64
All manuals and user guides at all-guides.com...
Seite 65
All manuals and user guides at all-guides.com...
Seite 66
All manuals and user guides at all-guides.com...
Seite 67
All manuals and user guides at all-guides.com...
All manuals and user guides at all-guides.com Montage der Säge - Assembly of the Saw - Montage de la scie - Opbouw van het zaag - Montering av sågar - Montering af saven - Montaż pilarki - Sestavení podstavy 390350 391021 391913 391645...
Seite 69
All manuals and user guides at all-guides.com Montieren Sie an eines dieser Teile die Strebe Fit the strut to one of these components . Montieren Sie eine weitere Strebe Montez l´entretoise à un de ces deux éléments .
Seite 70
All manuals and user guides at all-guides.com Sägeblattwechsel ∅ 6,4 M6 x 20 Tragen Sie Arbeitshandschuhe! (4x 390083) (8x 391645) (4x 391021) Gehen Sie folgendermaßen vor: • Entfernen Sie die Schutzhaube. Setzen Sie die Säge auf das fertige Gestell auf und •...
Seite 71
All manuals and user guides at all-guides.com Wymiana piły Do wykonania tych prac załóż rękawice robocze! Postępuj w następujący sposób: • Zdejmij osłonę piły • Poluzuj śruby mocujące wkładkę stołu i wyjmij ją (patrz rysunek 1) Výměna pilového listu Chraňte ruce pracovními rukavicemi! Postupujte následně: •...
Seite 72
All manuals and user guides at all-guides.com - Ta loss muttern (391160) och sågbladsflänsen (362705). Zdejmij nakrętkę (XX) i kołnierz piły (XX). - Sänk sågaggregatet. Vrid ratten moturs tills sågbladet kan - Pokręcając ręcznym kółkiem w kierunku przeciwnym dras ut (se ill. 10). do ruchu wskazówek zegara opuść...
1, ATS 250 • Désignation du fendeur de scie ATS 250 circulaire sur table Exemple: orange, 362706, capot de protection, 1, ATS 250 De reserveonderdelen staan vermeld in Se reservdelslistan eller ritning. Reservedelene fremgår af reservedels- de reserveonderdelenlijst of de tekening.
Seite 74
All manuals and user guides at all-guides.com Spareparts list will be send with E-Mail!
Seite 75
All manuals and user guides at all-guides.com...
Seite 76
All manuals and user guides at all-guides.com Explosionsdrawing will be send to you with E-Mail!
Seite 77
All manuals and user guides at all-guides.com...
Seite 78
All manuals and user guides at all-guides.com...
Seite 79
All manuals and user guides at all-guides.com...
Seite 80
All manuals and user guides at all-guides.com ATIKA GmbH & Co. KG Schinkelstr. 97, D-59227 Ahlen • Postfach 21 64, D-59209 Ahlen Telefon: +49 (0) 23 82/8 92-0 • Telefax: +49 (0) 23 82/8 18 12 E-mail: info@atika.de • Internet: www.atika.de...
