Acknowledge
Printer Clock
D-6

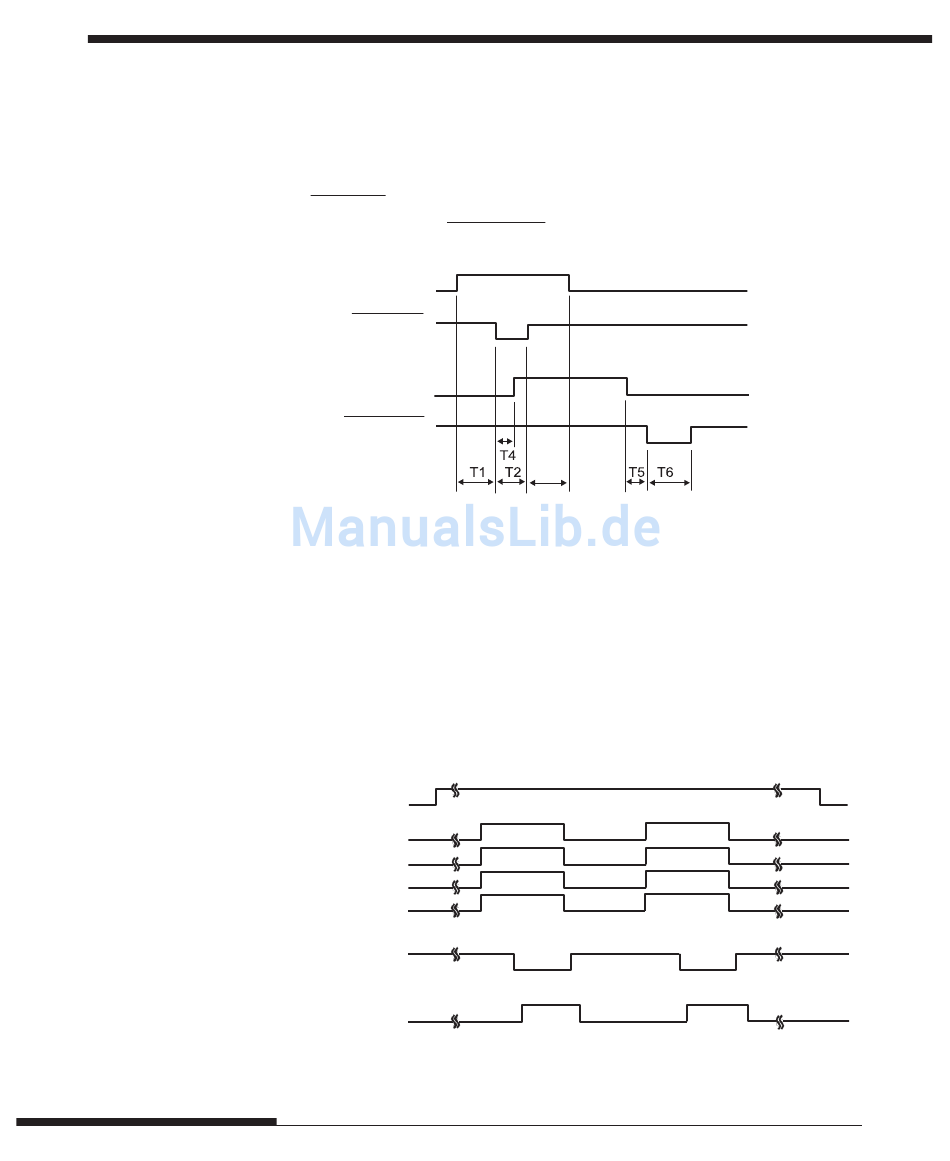

Zeitliche Steuerung der Datenübertragung
Im unidirektionalen Modus (konventionelle Centronics-Schnittstelle) empfängt
der Drucker die gesendeten Daten, wenn die Signale Data und Datastrobe des
Rechners in folgendem zeitlichen Zusammenhang mit den Signalen Busy und
Acknowledge des Druckers stehen.
Data 1 to Data 8 Data
Strobe
BUSY
T1, T2, T3 > 1 µs
T4 < 1 µs
0 µs < T5 < 3 µs
2 µs < T6 < 6 µs
Im bidirektionalen Modus (Nibble-Modus) kann der Drucker Daten an den
Computer senden. Daten werden in Einheiten von vier Bit (Nibble) gesendet.
Dabei werden vier Ausgangssignalleitungen als Datenwege verwendet. Die
Abbildung unten beschreibt das Senden von einem Byte
Daten während der Phase des umgekehrten Datentransfers im Nibble-Modus.
1284 Active
(von der CPU)
Data Available (*)
X Flag
Ack Data Req
Printer Busy
Host Busy (from
CPU)
* Data Available ist für das Kabel zugeordnet.
T3
Datenbit 0
Datenbit 4
Datenbit 1 Datenbit 5
Datenbit 6
Datenbit 2
Datenbit 7
Datenbit 3
