Außeneinheit montieren

Wandmontage

Montage nur mit Konsolen-Sets für Wandmontage
(Zubehör) ausführen.
Separate Montageanleitung
Gefahr
Fehlerhafte Montage kann zu Geräte- und Per-
sonenschäden führen, z. B. durch umstürzende
oder herabfallende Außeneinheit.
Außeneinheit nur gemäß den Vorgaben in die-
ser Anleitung montieren.
E
A
F

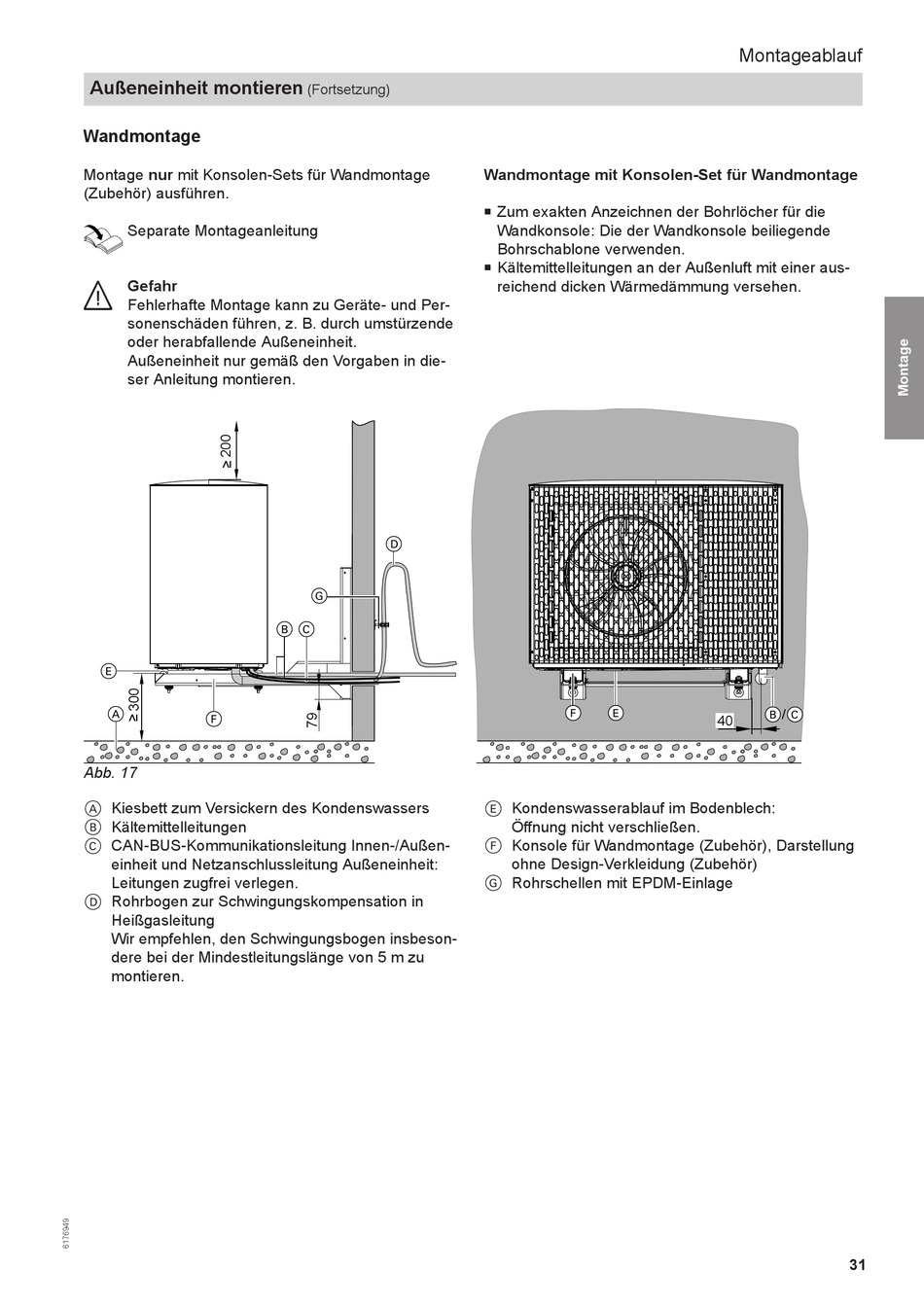

Abb. 17
Kiesbett zum Versickern des Kondenswassers
A
Kältemittelleitungen
B
CAN-BUS-Kommunikationsleitung Innen-/Außen-
C
einheit und Netzanschlussleitung Außeneinheit:
Leitungen zugfrei verlegen.
Rohrbogen zur Schwingungskompensation in
D
Heißgasleitung
Wir empfehlen, den Schwingungsbogen insbeson-
dere bei der Mindestleitungslänge von 5 m zu
montieren.
(Fortsetzung)
D
G
B C
Wandmontage mit Konsolen-Set für Wandmontage
■ Zum exakten Anzeichnen der Bohrlöcher für die
Wandkonsole: Die der Wandkonsole beiliegende
Bohrschablone verwenden.
■ Kältemittelleitungen an der Außenluft mit einer aus-
reichend dicken Wärmedämmung versehen.
F E
Kondenswasserablauf im Bodenblech:
E
Öffnung nicht verschließen.
F Konsole für Wandmontage (Zubehör), Darstellung
ohne Design-Verkleidung (Zubehör)
Rohrschellen mit EPDM-Einlage
G
Montageablauf
/
B C
