csiszolhatók. Felhasználási területe: építési-felújítási munkák, továbbá
mindennemű önálló barkácstevékenység.
Tilos a csiszolót magnéziumot, azbesztet tartalmazó anyagok és
gipsszel bevont felületek csiszolására felhasználni.
GRAFIKUS OLDALAK LEÍRÁSA
Az alábbi számozás a gépnek a jelen utasítás grafikus oldalain
feltüntetett elemeire vonatkozik.
1. Csiszolópapírt rögzítő rugó
2. Fordulatszám-szabályozó
3. Kiegészítő markolat
4. Kapcsoló
5. Felső markolat
6. Portartály
7. Porelszívó csonk
8. Rezgőtalp
9. Csiszolópapírt rögzítő rugó leszorítása
* Eltérések lehetnek a rajz és a termék között.

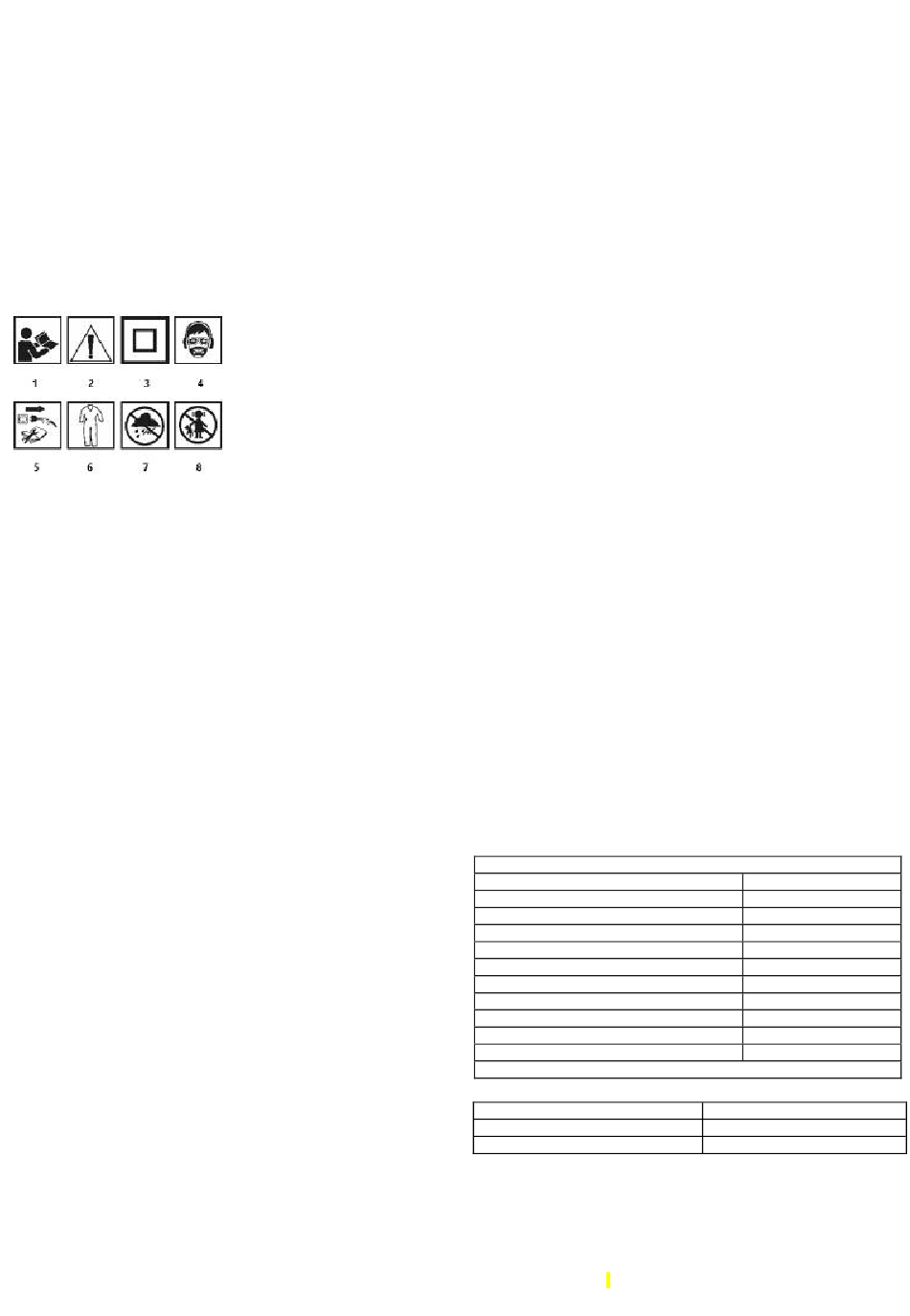

ALKALMAZOTT PIKTOGRAMOK JELENTÉSE:
1. FIGYELEM! Tartsa be a különleges óvintézkedéseket.
2. Olvassa el a kezelési utasítást, tartsa be a benne foglalt
figyelmeztetéseket és biztonsági feltételeket.
3. II. érintésvédelmi osztály
4. Használja a személyi védőeszközöket (védőszemüveg, hallásvédő,
porvédő maszk)
5. Javítás előtt feszültségmentesítse a gépet.
6. Használjon védőruházatot.
7. Óvja a gépet a nedvességtől.
8. Tartsa távol a gyermekeket a géptől.
ELŐKÉSZÍTÉS HASZNÁLATRA
A CSISZOLÓPAPÍR MEGVÁLASZTÁSA
A durvább szemcséjű csiszolópapír alkalmas a legtöbb anyag durva
megmunkálására, a finomabb szemcséjű pedig a befejező munkákhoz.
• Ha a felület egyenetlen, akkor a munkát durva papírral kell kezdeni,
és addig folytatni, amíg a felület egyenletessé nem válik.
• Utána közepes finomságú papírral szüntesse meg a durva
megmunkálás nyomait.
• Végezetül használjon finom papírt a befejező megmunkáláshoz.
A CSISZOLÓPAPÍR RÖGZÍTÉSE
A csiszoló rezgőtalpa tépőzáras, ami biztosítja a csiszolópapír könnyű
és gyors cseréjét.
Perforált csiszolópapírt kell használni, hogy a por a rezgőtalpban
lévő
nyílásokon
keresztül
csiszolópapír minden cseréje előtt tisztítsa meg pl. kefével vagy
ecsettel a rezgőtalpat a portól és a szennyeződésektől.
A csiszolópapír rögzítése a rezgőtalphoz szorítókarokkal történik.
• A csiszolópapír finomságát az elvégzendő munka szerint válassza
meg.
• A papír puhításához húzza azt át sima oldalával pl. az asztal szélén.
• Engedje fel a csiszolópapírt rögzítő karokat (A9 ábra).
• Helyezze rá a csiszolópapírt a rezgőtalpra (A8 ábra).
• Győződjön meg arról, hogy a lyukak a csiszolópapírban és a rezgő
talpban teljesen egybeesnek-e.
• Hajlítsa rá a csiszolópapír mindkét végét a rezgőtalp szélére (A1
ábra).
• Szorítsa le a csiszolópapírt rögzítő karokat (A9 ábra).
• Győződjön meg arról, hogy a csiszolópapír rögzítése biztonságos-e.
A csiszolópapír szorosan simuljon rá a talpra. Ne maradjon vissza
semmi lógás. Ha a használat során a papír megnyúlik, akkor
szüntesse meg annak a lógását, ezzel jelentősen megnő felhelyezett
csiszolópapír élettartama.
POR ELVEZETÉSE
A vibrációs csiszoló készletében megtalálható a porgyűjtő tartály,
amellyel tisztán tartható a csiszolt felület.
• Tolja rá a tartály rögzítőelemét (A6 ábra) a porelszívó csonkra (A7
ábra).
eljuthasson
a
porelszívóba.
• A tartály biztos rögzítését a csonkon úgy ellenőrizze, hogy finoman
húzza meg a tartályt.
A csiszoló kezelése és karbantartása
BE- ÉS KIKAPCSOLÁS
A hálózati feszültség értéke egyezzen meg az adattáblán megadott
értékkel.
Bekapcsolás - állítsa a kapcsoló nyomógombját (C ábra) I állásba
(C2 ábra).
Kikapcsolás - állítsa a kapcsoló nyomógombját (C ábra) O állásba
(C1 ábra).
MUNKAVÉGZÉS A CSISZOLÓVAL
• A csiszoló rendelkezik fordulatszám-szabályozással (A2 ábra),
ezzel változtatni lehet a munka intenzitását. A szabályozó gombot
MIN irányban forgatva (D3 ábra) csökkenti a fordulatszámot, a MAX
irányban (D4 ábra) pedig növeli a munka intenzitását.
• Csiszolás közben a rezgőtalp egész csiszoló felületével feküdjön fel
a megmunkált felületre.
• Mérsékelt nyomással szorítsa rá a gépet a megmunkált felületre, és
körkörös mozdulatokkal tolja hossz- és keresztirányban.
• A durvább szemcséjű csiszolópapírt durva csiszolásra, a finomabb
szemcséjűt pedig a befejező munkákhoz használja. A csiszolópapír
fajtáját legjobb próbák útján meghatározni.
• A csiszolás végeztével emelje fel a gépet a csiszolt felület fölé, és
csak ekkor kapcsolja ki.
KEZELÉS ÉS KARBANTARTÁS
Bármiféle, a gép üzembehelyezésével, beállításával, javításával vagy
karbantartásával kapcsolatos munka megkezdése előtt húzza ki a
tápkábel dugaszát a hálózati aljzatból.
KARBANTARTÁS ÉS TÁROLÁS
• Javasoljuk, hogy minden használat után tisztítsa meg a gépet.
• Ehhez ne használjon vizet vagy egyéb folyadékot.
• A gépet ecsettel tisztítsa, vagy fúvassa át kisnyomású sűrített
levegővel. Ne használjon semmiféle tisztítószert vagy oldószert,
mert ezek károsak lehetnek a műanyag alkatrészekre.
• A motor házán lévő szellőzőnyílásokat rendszeresen tisztítsa,
nehogy a gép túlmelegedjen.
• Ha a kommutátor túlzottan szikrázik, akkor egy szakképzett
személlyel ellenőriztesse a szénkefék állapotát.
• Használaton kívül a gépet száraz, hűvös helyen, gyermekek elől
elzárva tárolja.
SZÉNKEFÉK CSERÉJE
Az elkopott (5 mm-nél rövidebb), égett vagy repedt szénkeféket
azonnal cserélje ki. Mindkét kefét egyszerre cserélje ki.
A szénkefék cseréjét kizárólag szakképzett személyre bízza, és
eredeti alkatrészeket használjon.
Mindennemű hiba elhárításával a hivatalos márkaszervizt kell
megbízni.
NÉVLEGES ÉRTÉKEK
Paraméter
A
Tápfeszültség
Teljesítményfrekvencia
Hatalom
Tápkábel hossza
Sebességtartomány terhelés nélkül
Köszörűláb mérete
Védelmi osztály
IP-minősítés
Tömeg
Gyártási év
Az 59G326 a gép típusát és megnevezését jelenti
ZAJ- ÉS REZGÉSADATOK
Akusztikai nyomásszint
Hangteljesítményszint
Rezgésgyorsítási érték
Tájékoztatás a zajról és a rezgésről
A készülék által kibocsátott zajt a következők írják le: a kibocsátott Lp
hangnyomásszint és az Lw
bizonytalanság). A készülék által kibocsátott rezgéseket az a h
rezgésgyorsítások értéke írja le (ahol K a mérési bizonytalanság).
62841-1:2015 szabványnak megfelelően mértük
Az EN
kibocsátott hangnyomásszintet, az Lw
gyorsulási értéket. A megadott a h rezgésszint felhasználható az
a
h
9
Oszcilláló daráló 59G326
260 watt (nyomtatás)
7000-13000
Lp
= 87 dB(A) K = 3 dB(A)
A
Lw
= 98 dB(A) K= 3 dB(A)
A
= 12,1 m/s
a h
hangteljesítményszint (ahol K a mérési
A
hangteljesítményszintet és az
A
Érték
230 VAC
50 Hz
≥3m
perc-1
90x187 mm
II
IPX0
2 kg
2
2
K = 1,5 m/s
A
az Lp
A
