NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG.

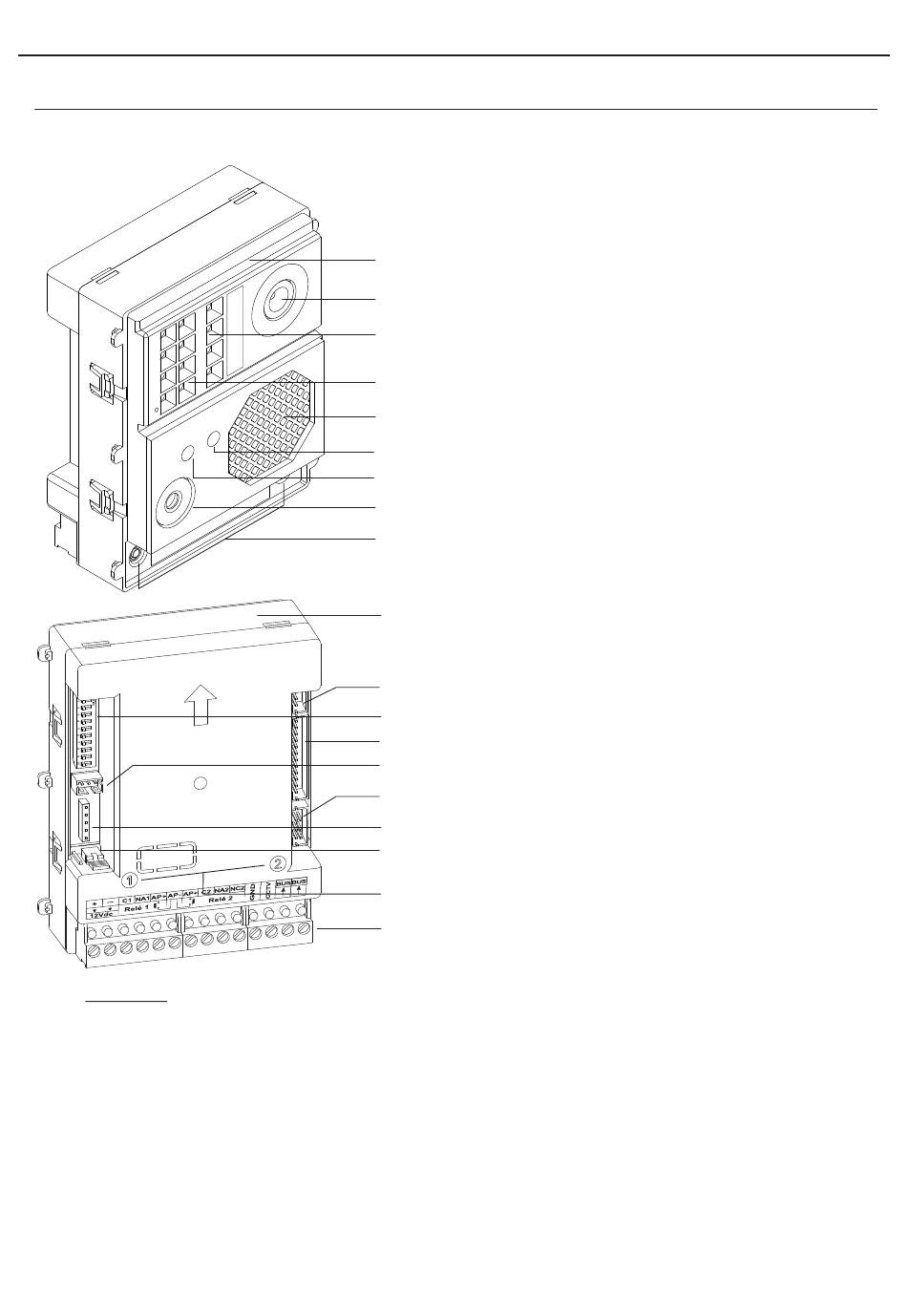

BESCHREIBUNG DES EL632 / EL642 G2+ MODULES
Bezeichnung: EL642-G2+ = Audiomodul ; EL632-G2+ = Videomodul
Klemmen:
_
+,
: Ausgang zur Versorgung eines 12VDC Türöffners (max 350mA).
C1
: Kontakt "COM" für Türöffnung (Relais 1).
NA1
: Kontakt "NO" für Türöffnung (Relais 1).
AP+
: Eingang für externen Taster zur Türöffnung (Relais 1).
_
AP
: Eingang für externen Taster zur Türöffnung (Relais 1 und Relais 2).
AP+
: Eingang für externen Taster zur Türöffnung (Relais 2).
C2
: Kontakt "COM" für Türöffnung (Relais 2).
NA2
: Kontakt "N.O" für Türöffnung (Relais 2).
NC2
: Kontakt "N.C" für Türöffnung (Relais 2)
GND
: Eingang für externe analoge CCTV-Kamera (GND).
CCTV
: Eingang für externe analoge CCTV-Kamera (Video).
BUS
: BUS Anschluss (polaritätsfrei).
BUS
: BUS Anschluss (polaritätsfrei).
Notiz:
Details zur Verkabelung siehe Seiten 23-24
Front.
Bei EL632: Farbkamera.
LEDs (zur optischen Statusanzeige).
Bei EL632:
Nachtsicht-LEDs (aktiv falls zu wenig Licht).
Lautsprecher.
Türstelle Lautstärkeeinstellung (Lautsprecher).
Bildschirm Lautstärkeeinstellung (Mikrofon).
Mikrofon.
Klingeltasten P1 & P2 (x2).
Rückseite.
Keine Verwendung.
Konfigurations DIP-Schalter.
Anschluss für EL610D Klingeltastenmodul.
Keine Verwendung.
Anschluss für externe Klingeltasten parallel zu P1 & P2.
Keine Verwendung.
Jumper für Einstellung der Ansagesprachen-Lautstärke.
"P1" und "P2" Klingeltasten.
BUS-Anschluss.
.
