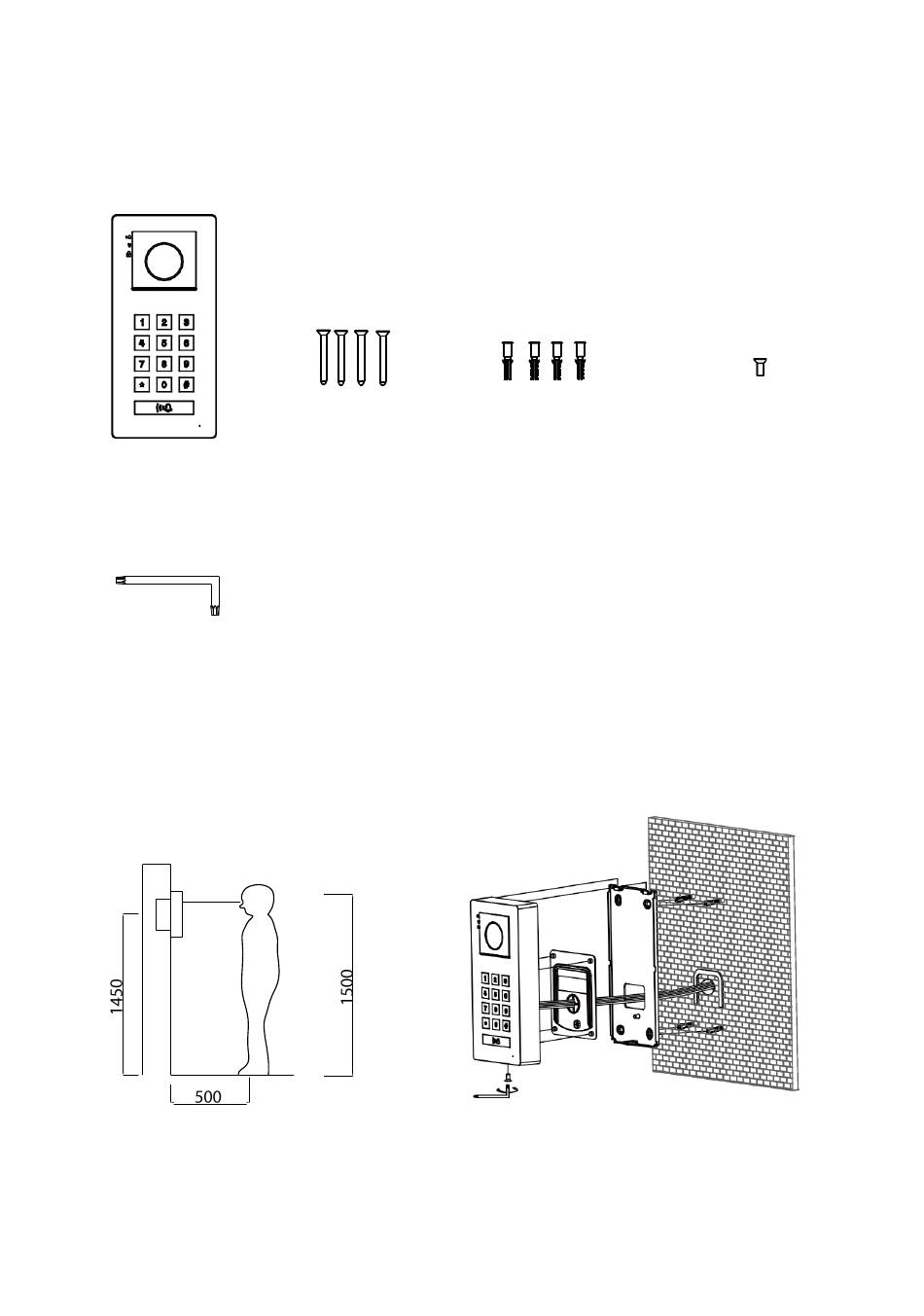

- Seite 1 TÜRSTELLE GOLMAR SOUL/ACCESS Packungsinhalt 4 x Dübel Türstelle 4 x 35mm Schraube für Schrauben Regenschutz Schlüssel Installation (mm) Copyright Elektrohandel Eisterer 2021...
- Seite 2 3. Funktionen 1. Hochauflösende 900-Zeilen Kamera mit 150 Grad 2. Weiße LEDs für Nachtsicht Ausgang für 2 Türen ( 1 x über Relais, 1 x Ausgang 12VDC) 4. Eingang für externe analoge Kamera 5. Edelstahlgehäuse, IK07, IP54 6. Aufputzmontage Türöffnung via Code 4.
- Seite 3 Anschlüsse BUS BUS Busverbindung zu Netzteil FA-G2+ oder DPM-G2+ CV- CV+ Für Schloss mit interner Spannungsversogung (Türe liefert 12VDC / 300mA) CCTV GND Eingang analoge Kamera NO/NC COM Für Schloss mit externer Stromversorgung (zBsp mit 12VAC Klingeltrafo) oder auch für Motorschloss AP- AP+ Tastereingang zur Türöffnung Türöffnung mit interner Spannungsversorgung...
- Seite 4 Analoge CCTV Kamera Notiz: Die externe CCTV-Kamera benötigt ein separates Netzteil 12VDC CCTV AP- AP+ CV+ NO/NC CV- BUS BUS Öffnungstaster: Zur Öffnung der Türe über Taster im Hausinneren AP- AP+ CV+ NO/NC CCTV CV- BUS BUS 5. Programmierung (Farbe der Ruftaste:blau=Korrekt; rot=Falsch; weiß=Standby. * = cancel;# = confirm) Master Code(4-12 stellig).
- Seite 5 Einstellungen: Werksreset: Master Code Neuer Master Code: Master Code New Master Code Tasten-Nachtbeleuchtung: Default:ON 0:on 1:off Master Code Default:7s Relais-Schaltzeit: 1:0.5s/2:1s/../20:10s Master Code Default:7s 12VDC Schaltzeit: 1:0.5s/2:1s/../20:10s Master Code Default:2: beide Ausgänge Öffnungstaster Type: 0:door /1:lock / 2:both Master Code Öffnungstaster Verzögerung Default:0s Master Code...
- Seite 6 NOTIZ Wenn Sie einen falschen Code eingegeben haben können Sie mit * abbrechen. Falls Sie den Mastercode vergessen haben sehen Sie die Anleitung am Bildschirm mittels Eingabe eines Codes in den Einstellungen (Code 8001 für Tür 1, 8002 = Tür 2, 8003 = Tür 3, 8004 = Tür 4, 8000 = alle Türen) 6.
- Seite 7 Type: Sternförmig Tür 1 Tür 2 Tür 3 Tür 4 Max. 128 Wohnungen BUS out BUS in BUS (M) BUS (PL) FA-G2+ Kabel RVV 2 x 0,75mm² 30 m 30 m 15 m 60 m 60 m 30 m Verdrillt 2 x 0,75mm² A.
- Seite 8 Notieren Sie die gespeicherten Codes: Master-Code: ____________ Speicherplatz Relais Code Benutzer Speicherplatz 12VDC Code Benutzer...
