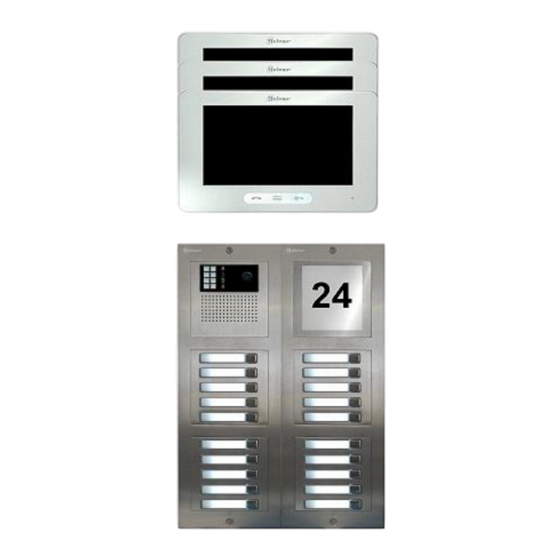

Inhaltszusammenfassung für golmar GB2 Nexa Modular
-
Seite 3: Inhaltsverzeichnis
Die Gesamte Installation soll mit einer Mindestentfernung von 40cm zu anderen Installationen ausgeführt werden. Bevor Sie das System anschließen, überprüfen Sie die Verbindungen auf Kurzschlüsse der gesamten Installation. Kameraeinheit , interfaceGSM-GB2, Monitore, Telefone und Audio-Freisprechanlagen. Nutzen Sie RAP-2150 (2x1mm) Golmar Kabel für die Installation. Folgen Sie immer den angeführten Informationen. -
Seite 4: Systemcharakteristik
NEXA Modular Installationsanleitung 1. Systemcharakteristik Die Video-Türsprechanlage verfügt über ein 2-Draht-Bus System ohne Polarität. Sie können bis zu 4 Türstellen installieren. Wenn Sie mehr als eine Türstelle installieren wollen, ist das Modul DP-GB2A Türstellenverteiler erforderlich. Es können bis zu 23 Vesta2 Monitore pro Installation ohne zusätzliche Stromversorgung installiert werden. Es können bis zu 18 Thera GB2 Monitore pro Installation ohne zusätzliche Stromversorgung installiert werden. -
Seite 5: Systemfunktionen
NEXA Modular Installationsanleitung 2. System Funktionen Wenn ein Tür-Ruf an der gewünschten Wohnung erfolgt, wird ein akustischer Ton erzeugt um den Ruf zu bestätigen. Mittels der LED-Anzeige wird angezeigt, dass der Tür-Ruf erfolgt ist. Ist der Teilnehmer erreichbar, wird dem Besucher mitgeteilt, dass der Tür-Ruf dem Teilnehmer signalisiert wird. Ist der Teilnehmer nicht erreichbar, wird dem Besucher mitgeteilt, dass der Teilnehmer nicht erreichbar ist. -
Seite 6: Beschreibung Des Türsprechmoduls
NEXA Modular Installationsanleitung 3. Beschreibung des Türsprechmoduls... -
Seite 7: Konfiguration Des Türsprechmoduls
NEXA Modular Installationsanleitung 4. Konfiguration des Türsprechmoduls Konfiguration der Dip-Schalter des Sprechmoduls: Die Dip-Schalter befinden sich an der linken Seite des Sprechmoduls. Einstellen der Türstellenadresse: Dip-Schalter 1 OFF und 2 OFF = Adresse 1, Dip-Schalter 1 ON und 2 OFF = Adresse 2, Dip-Schalter 1 OFF und 2 ON = Adresse 3, Dip-Schalter 1 ON und 2 ON = Adresse 4, Einstellen der Ruftastenart: Dip-Schalter 3 OFF wenn Sie die 2 Tasten des Sprechmoduls nutzen. -
Seite 8: Auswahl Der Ansagesprache/ Abschalten Der Ansage
NEXA Modular Installationsanleitung 5. Auswahl der Ansagesprache: Stellen Sie den Dip-Schalter 6 auf ON. wenn Sie die Ansagesprache ändern wollen. Sie hören einen Bestätigungston. Betätigen Sie die rechte Ruftaste P1 an der Front des Sprechmoduls. Sie hören einen Bestätigungston. Betätigen Sie die rechte Ruftaste so oft bis Sie die gewünschte Sprache hören. Wenn Sie die gewünschte Sprache hören, stellen Sie den Dip-Schalter 6 wieder in OFF Position um Ihre Auswahl abzuspeichern. -
Seite 9: Einstellen Der Türrelais-Funktion
NEXA Modular Installationsanleitung 1. Auswahl der Relaisfunktion: Um Kontakttypus des Türöffner Relais von Schließkontakt auf Öffnungskontakt umzustellen gehen Sie folgendermaßen vor: Stellen Sie den Dip-Schalter 6 auf ON. wenn Sie die Relaisfunktion ändern wollen. Sie hören einen Bestätigungston. Betätigen Sie die linke Ruftaste P2 an der Front des Sprechmoduls. Sie hören einen Bestätigungston. Jede Betätigung ändert die Relaisfunktion des Türöffner Relais. -
Seite 10: Die Konfiguration Des Ruftastenmoduls El610D
NEXA Modular Installationsanleitung 3. Konfiguration des Ruftastenmoduls EL610D... - Seite 11 NEXA Modular Installationsanleitung 4. Konfiguration des Ruftastenmoduls EL610D...
- Seite 12 NEXA Modular Installationsanleitung 5. Konfiguration des Ruftastenmoduls EL610D...
- Seite 13 NEXA Modular Installationsanleitung 6. Konfiguration des Ruftastenmoduls EL610D...
-
Seite 14: Die Montage Des Netzteils Und Des Türöffners
NEXA Modular Installationsanleitung 7. Montage des Netzteils FAGB2/A & des Türöffners... -
Seite 15: Anschlussplan Mehrfamilienhaus Mit Einzelruftasten Und D2L-Verteilern
NEXA Modular Installationsanleitung 1. Anschlussplan Mehrfamilienhaus mit Einzelruftasten Thera GB2 Monitoren mit D2L-GB2 Verteiler... -
Seite 16: Anschlussplan Mehrfamilienhaus Mit Doppelruftasten Und D2L-Verteilern
NEXA Modular Installationsanleitung 2. Anschlussplan Mehrfamilienhaus mit Doppelruftasten Thera GB2 Monitoren mit D2L-GB2 Verteiler... -
Seite 17: Anschlussplan Thera Gb2 Monitor Mit Dp-Gb2A
NEXA Modular Installationsanleitung 3. Anschlussplan mit Thera GB2 Monitoren mit DP-GB2A Verteiler... -
Seite 18: Anschlussplan Thera Gb2 & Nhea Audiostation Mit Dp-Gb2A
NEXA Modular Installationsanleitung 4. Anschlussplan mit Thera GB2 Monitoren mit DP-GB2A Verteiler... -
Seite 19: Anschlussplan Mit Weiteren Türstellen
NEXA Modular Installationsanleitung 5. Anschlussplan von weiteren Türstellen mit DP-GB2A Verteiler... -
Seite 20: Anschlussplan Der Türöffner Mit Ac Oder Dc12V Versorgung
NEXA Modular Installationsanleitung 6. Anschlussplan der Türöffners mit DC oder AC-Versorgung... -
Seite 21: Anschlussplan Vesta 2 Monitor Mit Dp-Gb2A
NEXA Modular Installationsanleitung 7. Anschlussplan mit Zusatzversorgung über DP-GB2A Vesta 2 Monitoren... -
Seite 22: Anschlussplan Vesta 2 Monitor Mit D2L-Verteiler
NEXA Modular Installationsanleitung 8. Anschlussplan mit Zusatzversorgung über DP-GB2A mit Vesta 2 Monitoren... -
Seite 23: Anschlussplan Vesta 2 Monitor & T-562 Audiostellen Mit Dp-Gb2A
NEXA Modular Installationsanleitung 9. Anschlussplan mit Zusatzversorgung über DP-GB2A Vesta 2 & T-562... -
Seite 24: Anschlussplan T-562 Audiostellen
NEXA Modular Installationsanleitung 10. Anschlussplan mit T-562 Audiostationen... -
Seite 25: Anschlussplan Nhea Audiostellen
NEXA Modular Installationsanleitung 11. Anschlussplan mit Nhea Audiostationen... -
Seite 27: Installations Notizen
NEXA Modular Installationsanleitung Installations-Notizen...
