Türstelle NEXA
für G2+ Installationen
bis 32 Wohnungen
Für >32 Wohnungen bitte um Kontaktaufnahme für entsprechendes Dokument
Urheber-Rechte:
Elektrohandel Eisterer
Theodor Wimmer Strasse 16
A - 4760 Raab (www.türsprechanlagen.at/de/golmar)
Änderung an Produkten, der Dokumentation und
Übersetzungsfehler sind möglich. Unerlaubte Veröffentlichung
wird von uns eingeklagt.
ArtNr 50122528
T632 G2+ DE REV.0120
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für golmar NEXA T632 G2+
Inhaltszusammenfassung für golmar NEXA T632 G2+
- Seite 1 32 Wohnungen Für >32 Wohnungen bitte um Kontaktaufnahme für entsprechendes Dokument Urheber-Rechte: Elektrohandel Eisterer Theodor Wimmer Strasse 16 A - 4760 Raab (www.türsprechanlagen.at/de/golmar) Änderung an Produkten, der Dokumentation und Übersetzungsfehler sind möglich. Unerlaubte Veröffentlichung wird von uns eingeklagt. ArtNr 50122528...
-
Seite 2: Inhaltsverzeichnis
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. EINLEITUNG In erster Linie möchten wir uns bei Ihnen für den Kauf dieses Produkts bedanken. Unser Engagement für die Zufriedenheit von Kunden wie Ihnen zeigt sich in unserer ISO-9001-Zertifizierung und der Herstellung von Produkten wie dem, das Sie gerade gekauft haben. -
Seite 3: Inbetriebnahme Und Sicherheitshinweise
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INBETRIEBNAHME UND SICHERHEITSHINWEISE - Verwenden Sie bevorzugt das Kabel RAP-GTWIN / HF von Golmar (2x1mm²). - Bei Verwendung von CAT5 / CAT6 Kabel gelten andere Bedienungen für Entfernungen als in dieser Anleitung. -
Seite 4: Beschreibung Der Modularen Nexa Türstelle (Alu)

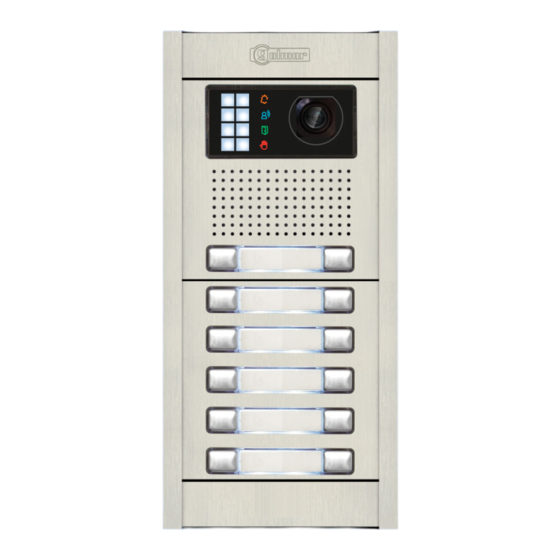

NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. BESCHREIBUNG DER MODULAREN NEXA TÜRSTELLE (ALU) Aufbau der Türstelle: Unterputz-Dose Rahmen Aluminium Front Elektronik Schrauben zur Frontmontage (x4) Schrauben für Unterputzdose (x2) Abdeckungen: 60xx Seitenprofile Verbinder N1000/AL N1110/AL 1 Klingeltaste N2220/AL 2 Klingeltasten Abstandhalter Klingeltastenmodul (1-10 Tasten) -
Seite 5: Beschreibung Des El632 / El642 G2+ Videomoduls
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. BESCHREIBUNG DES EL632 / EL642 G2+ MODULES Bezeichnung: EL642-G2+ = Audiomodul ; EL632-G2+ = Videomodul Front. Bei EL632: Farbkamera. LEDs (zur optischen Statusanzeige). Bei EL632: Nachtsicht-LEDs (aktiv falls zu wenig Licht). Lautsprecher. -
Seite 6: Beschreibung Des Klingeltastenmodules El610D
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. DESCRIPTION OF THE EL610D BUTTON MODULE Beschreibung des Klingeltastenmodules EL610D: Front. Klingeltasten (x10). Rückseite. Verbindung zu anderen Tastenmodulen oder zum Soundmodul (x3). DIP Schalter zur Adresseinstellung. Klingeltasten-Nummer. -
Seite 7: Installation Der Türstelle
Empfohlene Montagehöhe Oberkante 165 cm. Am Besten auf der Türseite mit der Klinke. Falls Sie einen Erker haben, so bevorzugen Sie die Montage in 90 Grad Winkel zur Haustüre, etwa 50 cm abgesetzt von der Mauerecke. Untere Abmessungen beziehen sich auf Unterputzkästen des ALU-Systemes. Für Edelstahlfronten siehe https://www.türsprechanlagen.at/de/golmar/unterputz-gehaeuse Module CEV90... -
Seite 8: Einbau Der Dose / Einbau Der Elektronik
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Einbau der Dose: Die fertige Dose sollte eben mit dem fertigen Mauerputz sein. Einbau der Elektronik: Montieren Sie das Video/Audiomodul an der oberen Position im Rahmen. Durch leichten Druck können die Module im Rahmen eingeklipst werden. Stellen Sie die Anlage mit den anderen Modulen nach Ihren Bedarf zusammen. -
Seite 9: Befestigung Des Rahmens In Der Unterputzschale
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Befestigung des Rahmens in der Unterputzschale: Setzen Sie die beigelegt Feder an der Unterseite ein. Beim Einsetzen des Rahmens drücken Sie diese Feder leicht zusammen. Richten Sie den Rahmen horizontal aus und befestigen Sie diesen mit den kleinen 4 Schrauben. -
Seite 10: Zusätzliche Klingeltasten Mittels Kabel Rap-610D Anschliessen
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Zusätzliche Klingeltasten mittels Kabel RAP-610D anschliessen: Verwenden Sie zum Verbinden von Soundmodul zu den Klingeltasten ein RAP-610D Kabel. Es gibt unter dem Zubehör auch längere Kabel falls notwendig. Auch die einzelnen Klingeltastenmodule müssen untereinander mit einem solchen Kabel verbunden werden. -
Seite 11: Konfiguration Der Klingeltasten Zweireihig (Klingeltasten Links Und Rechts Am Modul)
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Konfiguration der Klingeltasten zweireihig (Klingeltasten links und rechts am Modul): EL632 G2+ P/T Front Rückseite ART 4/G2+ ART 4/G2+ ART 7/G2+ ART 7/G2+ ART 7W/G2+ ART 7W/G2+ Monitor Code Monitor Code Monitor Code... -
Seite 12: Konfiguration Der Klingeltasten Einreihig
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Konfiguration der Klingeltasten einreihig (Klingeltasten nur rechts am Modul): EL632 G2+ P/T Rückseite Front ART 4/G2+ ART 7/G2+ ART 7W/G2+ Monitor Code C1 NA1 AP+ BUSBUS Code 32 Relé... - Seite 13 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Fortsetzung .. EL610D Monitor Code Code 20 Unbenutzt Cód. 20 Unbenutzt Code 19 Cód. 19 Unbenutzt Unbenutzt Code 18 Unbenutzt Cód. 18 Unbenutzt Code 17 Unbenutzt Unbenutzt Cód.
-
Seite 14: Beschreibung Der Dip-Schalter Am Modul
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Beschreibung der DIP-Schalter am Modul: Sie finden diese Schalter links oben am Gerät. Adresse der Türstelle: Dip 1 & Dip 2 auf OFF = Adresse 1. Dip 1 auf ON & Dip 2 auf OFF = Adresse 2, usw. -
Seite 15: Beschreibung Der Led's An Der Front
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Beschreibung der LED‘s an der Front: - Während eines Rufes: LED geht an. Während Gespräch: LED geht an. - Bei Türöffnung: LED geht an. - Ende der Kommunikation: LED erlischt. -
Seite 16: Wählen Der Ansagesprache Oder Auf Töne Umstellen
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Wählen der Ansagesprache oder auf Töne umstellen: Die DIP-Schalten finden Sie oben links am Modul. DIP-Schalter 4 bis 8 sind für die Ausgabe zuständig, wählen Sie entsprechend. Wir empfehlen die Verwendung der Töne (OFF / OFF / ON / OFF / OFF): Dip4 Dip5... -
Seite 17: Ändern Der Adresse Der Beiden Integrierten Ruftasten P1 Und P2 Am El632/El642 G2
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Ändern der Adresse der beiden integrierten Ruftasten P1 und P2 am EL632 G2+ : Falls Sie die Taste P1 am EL632 G2 + ändern wollen : (Werkseinstellung P1 = 32 ). 1- Setzen Sie Dip 8 auf OFF (ON ?). -
Seite 18: Verschrauben Der Blende Bei Alu Front / Namensschilder Wechseln
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Verschrauben der Blende bei ALU Front: Nach der Verkabelung benutzen Sie die 4 mitgelieferten Schrauben. Wichtig: Vor dem Verschrauben testen Sie alle Klingeltasten auf korrekte Funktion. Namensschilder wechseln: Öffnen Sie die Halterung. -
Seite 19: Montage Der Front (Alu System) / Installation Eines Elektrotüröffners
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Montage der Front (ALU System): Hinweis: werden mehrere Module eingebaut, so trennen Sie diese mit dem schwarzen dünnen Trennelement Seitenprofil 2,9 x 13 DIN-7981 Seitenprofil 2,9 x 13 DIN-7981 WICHTIG: Kleben Sie die Dichtungsbänder hinein. -
Seite 20: Montage Von Zusatzelementen Zum Weiteren Ausbau
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Montage von Zusatzelementen zum weiteren Ausbau: 2,9 x 13 DIN-7981 Dopppelschiene Seitenprofil Dopppelschiene 2,9 x 13 DIN-7981 Seitenprofil Seitenprofil WICHTIG: Kleben Sie die Dichtungsbänder hinein. -
Seite 21: Einreihig
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION DER TÜRSTELLE Schliessen der Front: Schrauben Sie die Türstelle auf den Unterputzkasten. Die Abdeckplatte nur mit einem leichten Druck aufstecken. Einreihig: Zweireihig: INSTALLATION DES ELEKTROTÜRÖFFNERS 3,5 x 25 DIN-7972 Bei Metalltüre verwenden Sie Bohrer Ø3.5mm, bei Holz Ø3mm. -
Seite 22: Fa-G2+ Netzteil
FA-G2+ 0.8A 50-60Hz OUTPUT ± MADE IN CHINA BUS 30V 2V 1.2A BUS BUS GOLMAR S.A. C/ Silici, 13 08940 - SPAIN A. Betriebsanzeige. B. Zuleitungs-Abdeckung. C. Zuleitungsklemmen. BUS(M) BUS(PL) D. Hutschienen (DIN-Rail) Halterungen. E. Busverkabelung (M=Monitorseite, P=Türseite). nstallation Die Installation und Wartung des Netzteiles müssen durch eine Fachkraft bei ausgeschalteter Stromversorgung erfolgen. -
Seite 23: Schaltpläne
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 32 x ART 4/G2+ Bildschirme, 8 x D4L-G2+ Verteiler und Golmar DC Türöffner. ART 4/G2+ ART 4/G2+ Master Master End of (2) ( (2) ( line WOHNUNG 31... - Seite 24 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 32 x ART 4/G2+ Bildschirme, 16 x D2L-G2+ Verteiler und Golmar DC Türöffner. ART 4/G2+ ART 4/G2+ Master Master End of line WOHNUNG 31 WOHNUNG 32 ART 4/G2+...
- Seite 25 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 32 x ART 7/G2+ Bildschirme, 8 x D4L-G2+ Verteiler und Golmar DC Türöffner. ART 7/G2+ ART 7/G2+ Master Master End of (2) ( (2) ( line WOHNUNG 31...
- Seite 26 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 32 x ART 7/G2+ Bildschirme, 16 x D2L-G2+ Verteiler und Golmar DC Türöffner. ART 7/G2+ ART 7/G2+ Master Master End of line WOHNUNG 31 WOHNUNG 32 ART 7/G2+...
- Seite 27 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 32 x ART 7W/G2+ Bildschirme, 8 x D4L-G2+ Verteiler und Golmar DC Türöffner. ART 7W/G2+ ART 7W/G2+ Master Master FA-ART 7W FA-ART 7W (2) ( (2) (...
- Seite 28 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 32 x ART 7W/G2+ Bildschirme, 16 x D2L-G2+ Verteiler und Golmar DC Türöffner. ART 7W/G2+ ART 7W/G2+ Master Master FA-ART 7W FA-ART 7W (2) ( (2) (...
- Seite 29 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Video-Türstelle mit 12 x ART 7/G2+ Bildschirme IN-OUT ohne Verteiler & Golmar DC Türöffner. ART 7/G2+ Master WOHNUNG 12 ART 7/G2+ Master WOHNUNG 4 ART 7/G2+ Master WOHNUNG 3...
- Seite 30 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE BUS IN BUS IN BUS IN BUS IN BUS IN BUS IN...
- Seite 31 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE BUS IN BUS IN BUS IN BUS IN...
- Seite 32 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE...
- Seite 33 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE 1 Gebäude mit Steigleitungen (2 bis 4) und eine Türstelle mit DC Türöffner. Zu den Steigleitungen (siehe Seiten 30 bis 32) 100~240Vac Wichtig: Für einen zweiten AC-Türöffner sehen Sie Seite FA-G2+ BUS (M) BUS (PL) Türstelle...
- Seite 34 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. SCHALTPLÄNE Anschluss AC und DC Elektrotüröffnern. 2 x Türöffner mit 12VDC: Türstelle To FA-G2+ power supply C1 NA1 AP+ BUSBUS Relé 1 Relé 2 12Vdc AP1 AP2 Türöffner max. 12 Vdc/270mA. 1 x Türöffner mit 12VAC: Türstelle To FA-G2+...
-
Seite 35: Installationen Mit Steigleitungen
NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION MIT STEIGLEITUNGEN Installation 1 Gebäude 32 Bildschirme, 2 Steigleitungen. GEBÄUDE 1 Steigleitung 1 Steigleitung 2 ART 4/ ART 4/ ART 4/ ART 4/ ART 7/ ART 7/ ART 7/ ART 7/ ART 7W/ ART 7W/... - Seite 36 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION MIT STEIGLEITUNGEN...
- Seite 37 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION MIT STEIGLEITUNGEN...
- Seite 38 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION MIT STEIGLEITUNGEN...
- Seite 39 NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG. INSTALLATION MIT STEIGLEITUNGEN...
-
Seite 40: Optionale Anschlüsse
OPTIONALE ANSCHLÜSSE Externe Kamera Sie können die Kamera Golmar AHD4-3601x im analogen CCTV-Modus anschließen und das Bild am Monitor einsehen, (die Kamera muss mit einem "Special Code" freigeschaltet werden, siehe Anleitung des Bildschirmes). “PSU-121" 12VDC Netzteil wird benötigt. Es werden auch andere Kameras funktionieren, sind jedoch nicht getestet. -
Seite 41: Nexa Modular G2+ Türstelle Mit Externem Relais Sar-G2
NEXA MODULAR G2+ TÜRSTELLE MIT EXTERNEM RELAIS SAR-G2+ RELAISMODUL SAR-G2+ Video-Türstelle mit externem Relaismodul SAR-G2+. ART 7/G2+ Master Dieses Modul bietet einen potentialfreien Kontakt, um das Relais der WOHNUNG 12 Türstelle in das Hausinnere zu versetzen. Zusätzlich kann es zur Schaltung eines Lichtes eingesetzt werden (zBsp Eingang am Treppenhausautomat). - Seite 42 C/ Silici, 13 A - 4760 Raab ES - 08940 Cornellá de Llobregat Golmar sowie Elektrohandel Eisterer behalten sich das Recht auf unangekündigte Änderungen vor. Änderung an Produkten, der Dokumentation und Übersetzungsfehler sind möglich. Unerlaubte Veröffentlichung wird von uns eingeklagt.
