NEXA MODULAR G2+ VIDEO / AUDIO SPRECHANLAGE BIS 32 WHG.
SCHALTPLÄNE

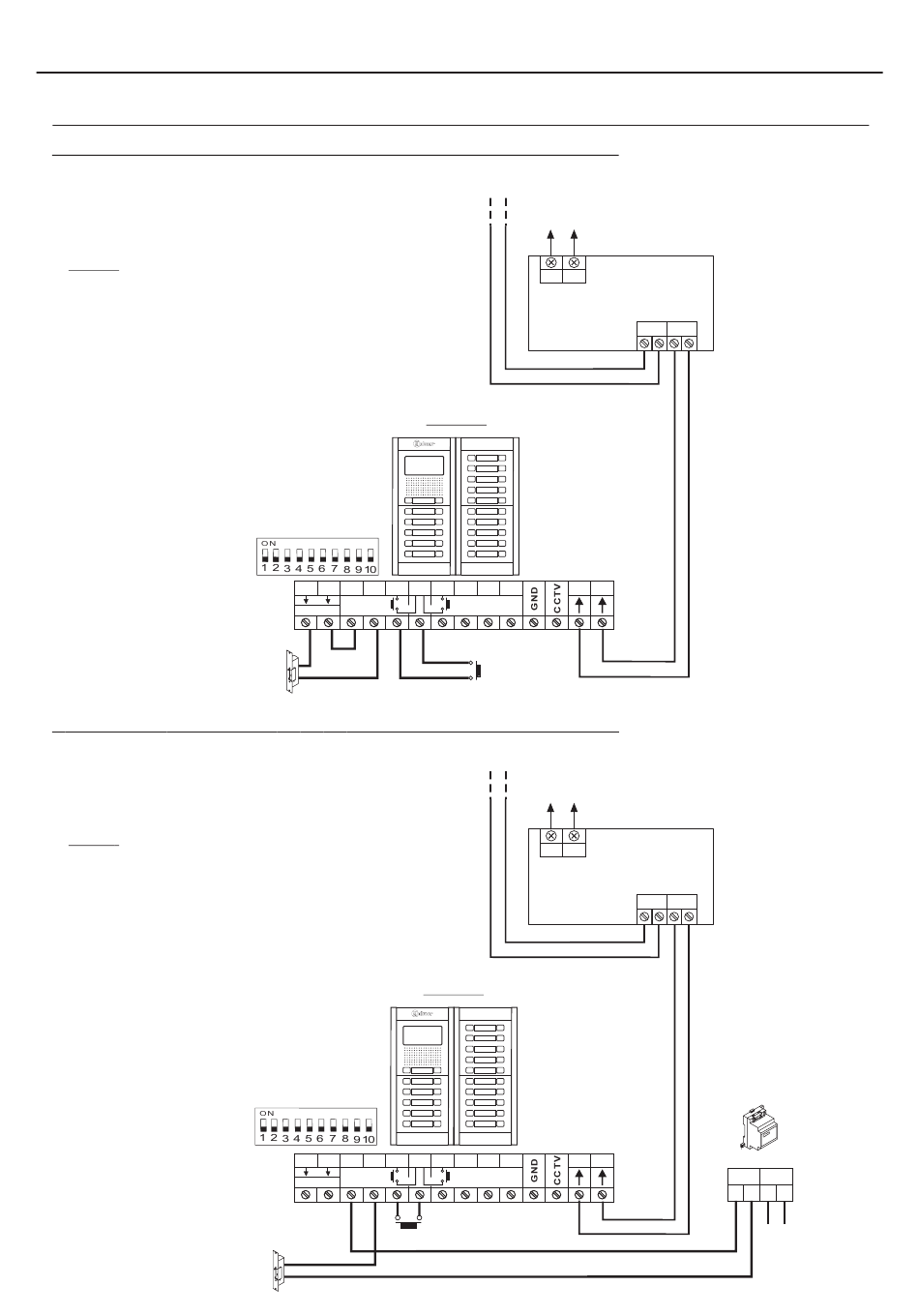

1 Gebäude mit Steigleitungen (2 bis 4) und eine Türstelle mit DC Türöffner.
Wichtig: Für einen zweiten AC-Türöffner sehen Sie Seite
(1)
Türöffner
max. 12 Vdc/270mA.
1 Gebäude mit Steigleitungen (2 bis 4) und eine Türstelle mit AC Türöffner.
Wichtig:
(1)
Für einen AC Türöffner, (siehe Seite 34).
( )
Klemmen Sie den mitgelieferten Varistor direkt an die
*
Klemmen am Elektrotüröffner
Türöffner
max. 12 Vac/850mA.
( )
Wichtig: Klemmen Sie den mitgelieferten Varistor direkt an die Klemmen am Elektrotüröffner.
*
Zu den Steigleitungen (siehe Seiten 30 bis 32)
34.
Türstelle
_
+
C1 NA1 AP+
AP-
Relé 1
12Vdc
Zu den Steigleitungen (siehe Seiten 30 bis 32)
Türstelle
_
+
C1 NA1 AP+
AP-
Relé 1
12Vdc
AP1
( )
*
100~240Vac
N
L
FA-G2+
AP+
C2
NA2
NC2
BUSBUS
Relé 2
(1)
AP
100~240Vac
N
L
FA-G2+
AP+
C2
NA2
NC2
BUSBUS
Relé 2
(1)
BUS (M) BUS (PL)
BUS (M) BUS (PL)
TF-104
SEC
PRI
~
~
~
~
230Vac
33
