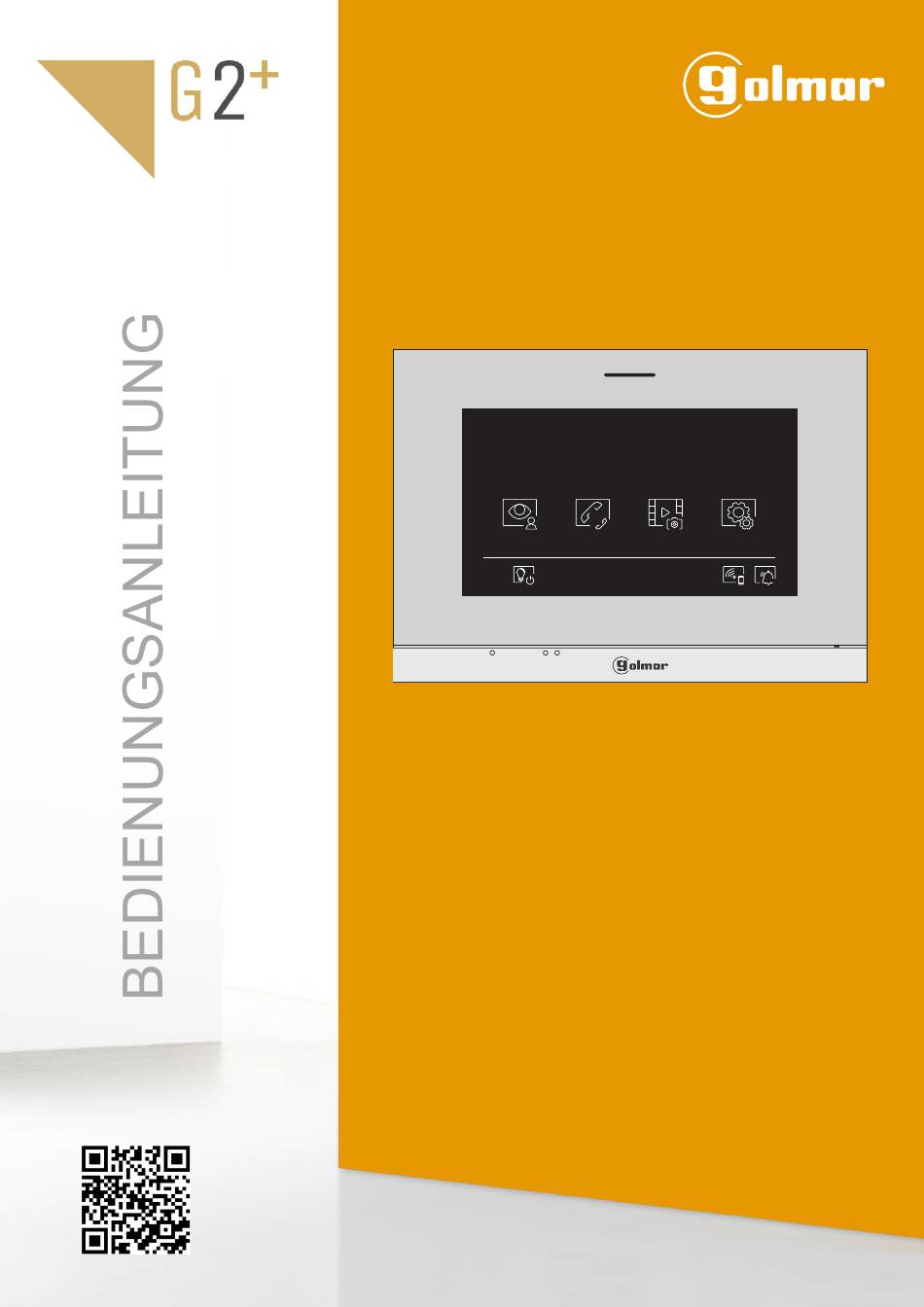

- Seite 1 TECHNOLOGY 07-04-2020 Tues 09 : 27 Door panel Intercom Recordings Settings Art 7W/G2+ Bildschirm mit Wi-Fi G2+ Installationen (neue Cloud) Änderung an Produkten, der Dokumentation und Übersetzungsfehler sind möglich. ART 7W/G2+ DE REV.0121 DokNr 50122463DE...
-
Seite 2: Inhaltsverzeichnis
Reinigung ................................21 Konformität ................................22 WARNUNG ZUR INBETRIEBNAHME - Verwenden Sie bevorzugt das Kabel RAP-GTWIN / HF von Golmar (2x1mm²). - Abstand zu anderen Kabeln soll zumindest 40cm betragen. - Bei Wartung der Anlage das Gerät vom Stromnetz nehmen. - Die Installation muss durch eine elektrisch fachkundige Arbeitskraft erfolgen. -
Seite 3: Eigenschaften

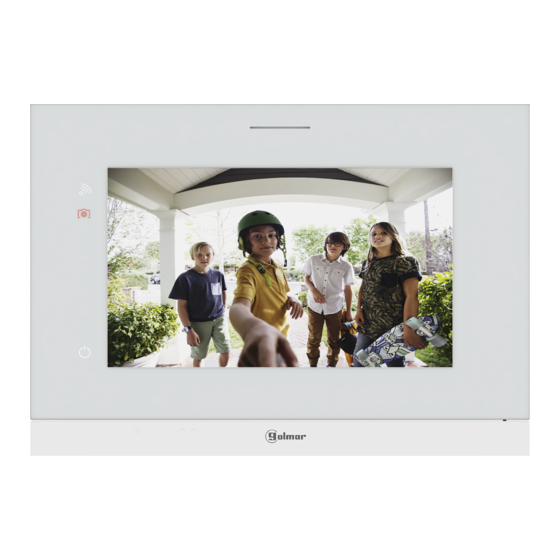

ART 7W/G2+ Bildschirm EIGENSCHAFTEN Hörerloser Bildschirm. - 7" TFT Farbe. - Touchscreen für alle Funktionen. - Wifi Weiterleitung an Smartphone oder Tablett. Nur der MASTER-Bildschirm kann WiFi aktivieren. FA-ART 7W-Netzteil /oder anderes 24VDC falls mehrere Bildschirme mit aktivem WIFI im System. - Einfach 2-Draht Bus-Installation, verpolungssicher. -
Seite 4: Art 7W/G2+ Bildschirm
ART 7W/G2+ Bildschirm ART 7W/G2+ MONITOR Beschreibung 12210710 Product Version: MONITOR 7” WIFI ART 7W/G2+ GOLMAR S.A. CAUTION C/ Silici, 13 TO PREVENT ELECTRIC SHOCK, 08940 - SPAIN WARNING DO NOT REMOVE COVER. NO TO PREVENT FIRE OR ELECTRIC USER SERVICEABLE PARTS SHOCK, DO NOT EXPOSE THIS INSIDE. -
Seite 5: Installation
ART 7W/G2+ MONITOR ART 7W/G2+ MONITOR Installation Vermeiden Sie Montageorte an heißen oder staubigen Plätzen. Verwenden Sie die Schablone Seite 38). 1. Platzieren Sie die Schablone in einer Höhe von etwa 160cm. 2. Wenn Sie eine Unterputzschale verwenden, passen Sie diese an die Löcher an, die dem ausgewählten Modell entsprechen, und befestigen Sie die Halterung. -
Seite 6: Hauptmenü
ART 7W/G2+ Bildschirm Hauptmenü 07-08-2020 09:27 Türstelle Interkom Aufnahmen Einstellungen Wenn sich der Monitor im Standby-Modus befindet (Bildschirm aus), berühren Sie eine beliebige Stelle auf dem Bildschirm, um ihn zu aktivieren. Das Hauptmenü wird angezeigt. Der Monitor kehrt nach 20 Sek. ohne Aktivität in den Standby-Modus zurück.. -
Seite 7: Einstellungen
ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Einstellungen Einstellungen Sprache Zeit & Datum Klingelton Hintergrund Nicht stören Speicher WiFi Über Zum Hauptmenü mit Erlaubt die Auswahl von 16 Sprachen für die Anzeige. Bestätigen Sie die gewählte Sprache mit und gelangen Sie wieder zu den Einstellungen. Sprache Português Nederlands... - Seite 8 ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Einstellungen Stellen Sie die Uhrzeit und das Anzeigeformat nach Ihren Bedürfnissen ein. gelangen Sie wieder zu den Einstellungen. Datum und Zeit Jahr Monat Stunde 2021 2022 2023 22 / 02 / 2022 Passen Sie die Klingeltöne an. Lautstärke und Rufton sind je nach Quelle einstellbar. gelangen Sie wieder zu den Einstellungen.
- Seite 9 ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Einstellungen In den "Nicht stören" -Einstellungen können Sie einen Zeitraum einstellen, in dem der Monitor beim Empfang von Anrufen nicht klingelt. Aktivieren Sie dazu die Timer-Funktion und wählen Sie den Zeitraum aus. Im Hauptmenü können Sie die Funktion "Nicht stören" unabhängig vom Timer- Status aktivieren und deaktivieren.
- Seite 10 Rufweiterleitung Sofort Sofort Keine Anwort SSID Golmar WiFi vpks9mfkrpxk Der "Über" Bildschirm zeigt Informationen über Hardware, Software und Monitor-Adresse. Klicken Sie auf ‚Installationsanleitung‘ für einen QR-Code zur Anleitung (EN). Klicken Sie auf ‚APP‘ für QR-Codes der APPs (Android & Apple).
-
Seite 11: Anzeige Bei Ruf
ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Anzeige bei Ruf 11:17:10 Türstelle 1 09-07-2021 Erscheint wenn Sie gerufen werden oder im Hauptmenü drücken. Bei ankommenden Ruf blinkt Oben wird die aktuelle Uhrzeit/Datum sowie die Quelle des Anrufes angezeigt (Türstelle 1). Das Anklingeln dauert maximal 45 Sekunden, danach geht Bildschirm wieder in Standby. -
Seite 12: Anzeige Während Gespräch
ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Anzeige während Gespräch 09-07-2021 11:17:10 Türstelle 1 Zeigt den Bildschirm während eines aktiven Gespräches. Oben wird die aktuelle Uhrzeit/Datum sowie die Quelle des Anrufes angezeigt (Türstelle 1). Ende der Audio-Kommunikation mit der Türstelle. Bildschirm springt zum Hauptmenü. Einstellung zur Bildqualität und Kommunikation. -
Seite 13: Bild- Und Audioeinstellungen
ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Bild- und Audioeinstellungen können Sie Einstellungen zum Videobild und der Sprech-Lautstärke am Bildschirm machen . Ändern Sie die Werte nach Ihren Wünschen und bestätigen Sie mit 09-07-2021 11:17:10 Türstelle 1 09-07-2021 11:17:10 Türstelle 1... -
Seite 14: Interkom Menü
ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Interkom Menü Hier können Sie Rufe innerhalb Ihrer Wohnung (Internes Interkom) oder zu anderen Wohnungen tätigen (Externes Interkom). Interkom muss dazu im Menü ‚Nicht stören‘ aktiviert werden (Seite 9) Kommt ein anderer Ruf (zBsp von der Türstelle) so wird das aktive Interkom beendet. Verwenden Sie um zwischen internen und externen Interkom umzuschalten. - Seite 15 ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Interkom Menü Interkom Externes Interkom (zu anderen Wohnungen). Geben Sie die Wohnungsnummer ein, die Sie rufen wollen. Information zur Adresse des anderen Bildschirms finden Sie in dessen ‚Über‘-Menü. Wählen Sie ‚Alle‘ um an alle Bildschirme der Wohnung zu rufen. Um den Ruf einzuleiten verwenden Sie .
-
Seite 16: Aufnahmen Menü
ART 7W/G2+ Bildschirm ART 7W/G2+ Bildschirm Aufnahmen Menü Hier sehen Sie gespeicherte Fotos des Bildschirmes bzw. der SD-Karte. Drücken Sie um die Videos anzusehen. Zurück zu den Fotos mittels . Pro Seite befinden sich 10 Aufnahmen. Navigieren Sie mit auf/ab/rechts. Symbol zeigt, dass Sie die Aufnahme noch nicht angesehen haben. - Seite 17 ART 7W/G2+ Bildschirm Fortsetzung vorheriger Seite. ART 7W/G2+ Bildschirm Aufnahmen Menü Drücken Sie zur Ansicht der Video-Aufnahmen. Video 20-04-2020 18:12:23 11-04-2020 20:27:25 20-04-2020 12:27:22 08-04-2020 11:17:10 17-04-2020 16:41:33 04-04-2020 15:43:50 15-04-2020 09:55:42 01-04-2020 22:11:00 12-04-2020 23:00:00 22-03-2020 08:07:06 001 / 003 Zum Löschen wählen Sie die zu löschenden Aufnahmen und betätigen .
- Seite 18 ART 7W/G2+ Bildschirm Fortsetzung vorheriger Seite. ART 7W/G2+ Bildschirm Aufnahmen Menü Um ein Video anzuzeigen wählen Sie dieses in der Liste. Die Ansicht ist in Vollbildmodus. Verwenden Sie Navigation zwischen den Videos. Sie können hier ebenfalls die Videos löschen. Benutzen Sie um alle Videos abzuspielen, mit stoppen Sie die Wiedergabe.
-
Seite 19: Spezial Codes
ART 7W/G2+ Bildschirm SPEZIAL CODES Um spezielle Einstellungen zum machen, müssen Sie ein separates Menü öffnen. Gehen sie in den Einstellungen in das ‚Über-Menü‘ und drücken Sie 5x auf das Fragezeichen links oben. Sie können dann Codes für Einstellungen eingeben. 'Über‘... - Seite 20 ART 7W/G2+ Bildschirm Fortsetzung vorheriger Seite. SPEZIAL CODES Video - Quellen (konfigurierbar am Master-Monitor). Sichtbar Nicht sichtbar Werkseinstellung Türstelle 1 0111 0110 0111 Türstelle 2 0121 0120 0120 Türstelle 3 0131 0130 0130 Türstelle 4 0151 0150 0150 Kamera 1 0141 0140 0140...
-
Seite 21: Reinigung
ART 7W/G2+ Bildschirm REINIGUNG DES MONITORS - Verwenden Sie keine Lösungsmittel, Reinigungsmittel oder Reinigungsmittel, die Säuren, Essig oder Scheuermittel enthalten. - Verwenden Sie ein weiches, feuchtes Tuch (nicht nass), das keine Fasern abwirft. - Wischen Sie den Monitor immer in der gleichen Richtung von oben nach unten ab. - Entfernen Sie nach dem Reinigen des Monitors die Feuchtigkeit mit einem weichen, trockenen Tuch, das keine Fasern abwirft. -
Seite 24: Konformität
Sistemas de comunicación S.A. GOLMAR Vertretung D/A/CH GOLMAR SPANIEN Elektrohandel Eisterer GOLMAR S.A. Theodor Wimmer Strasse 16 C/ Silici, 13 A - 4760 Raab ES - 08940- Cornellá de Llobregat Golmar sowie Elektrohandel Eisterer behält sich das Recht auf unangekündigte Änderungen vor.
