Anslutning av kommunikationskabeln

eProWallbox
Modbus RS485 används för att kommunicera med tillbehör, t.ex.
certifierad energimätare och PowerMeter (DPM)
eller för kommunikation med externa energihanteringssystem (EMS).
OBS
Se tillbehörshandboken för specifika uppgifter om installation och konfiguration
och det särskilda MODBUS-dokumentet för mer information.
Dessutom kan Modbus RS485-porten användas för att konfigurera Master/Slave-
funktionen (se avsnitt 5.1).
Det är nödvändigt att använda Modbus-kommunikationskablar med följande
egenskaper:
•
Modbus RS485 tvinnad STP 2x2 AWG24 eller S/FTP kat.7 lämplig för
installation med en 400V-strömledning
•
Ledarens storlek: 0,5 mm²
•
Avskalningslängd: 10 mm
•
Rekommenderad maximal längd: 150 m

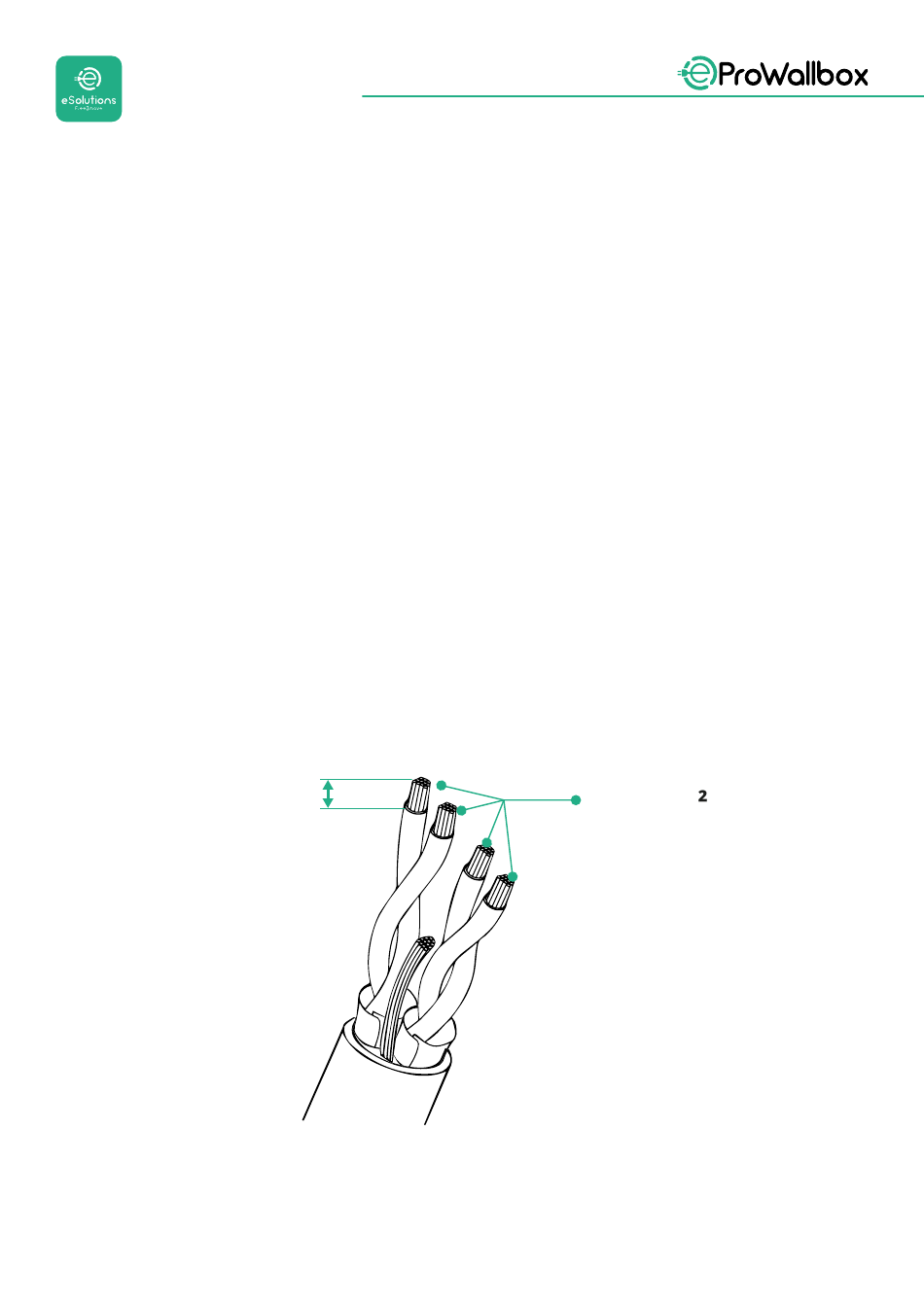

≈10 mm
är utrustad med 2 x RS485-portar för Modbus-kommunikation.
för dynamisk energihantering,
0.5 mm
