Bedienungsanleitung
Herzlichen Dank für Ihr Vertrauen. Mit dem STABILA Receiver REC-200 haben Sie
einen hochwertigen, einfach zu bedienenden Handempfänger gekauft. Der
Handempfänger ist für die Anzeige der Höhenreferenz-Information von Rotations-
Lasergeräten bestimmt. Wir wünschen Ihnen damit viel Freude.
Mit dem Receiver REC-200 können Laserstrahlen von Rotationslasern empfangen
werden, auch wenn sie für das menschliche Auge nicht mehr sichtbar sind.
Wir haben uns bemüht, die Handhabung und Funktionsweise des Gerätes möglichst
klar und nachvollziehbar zu erklären. Sollten dennoch Fragen Ihrerseits unbeant-
wortet bleiben, steht Ihnen jederzeit eine Telefonberatung unter folgenden
Telefonnummern zur Verfügung: 0049 / 63 46 / 3 09-0

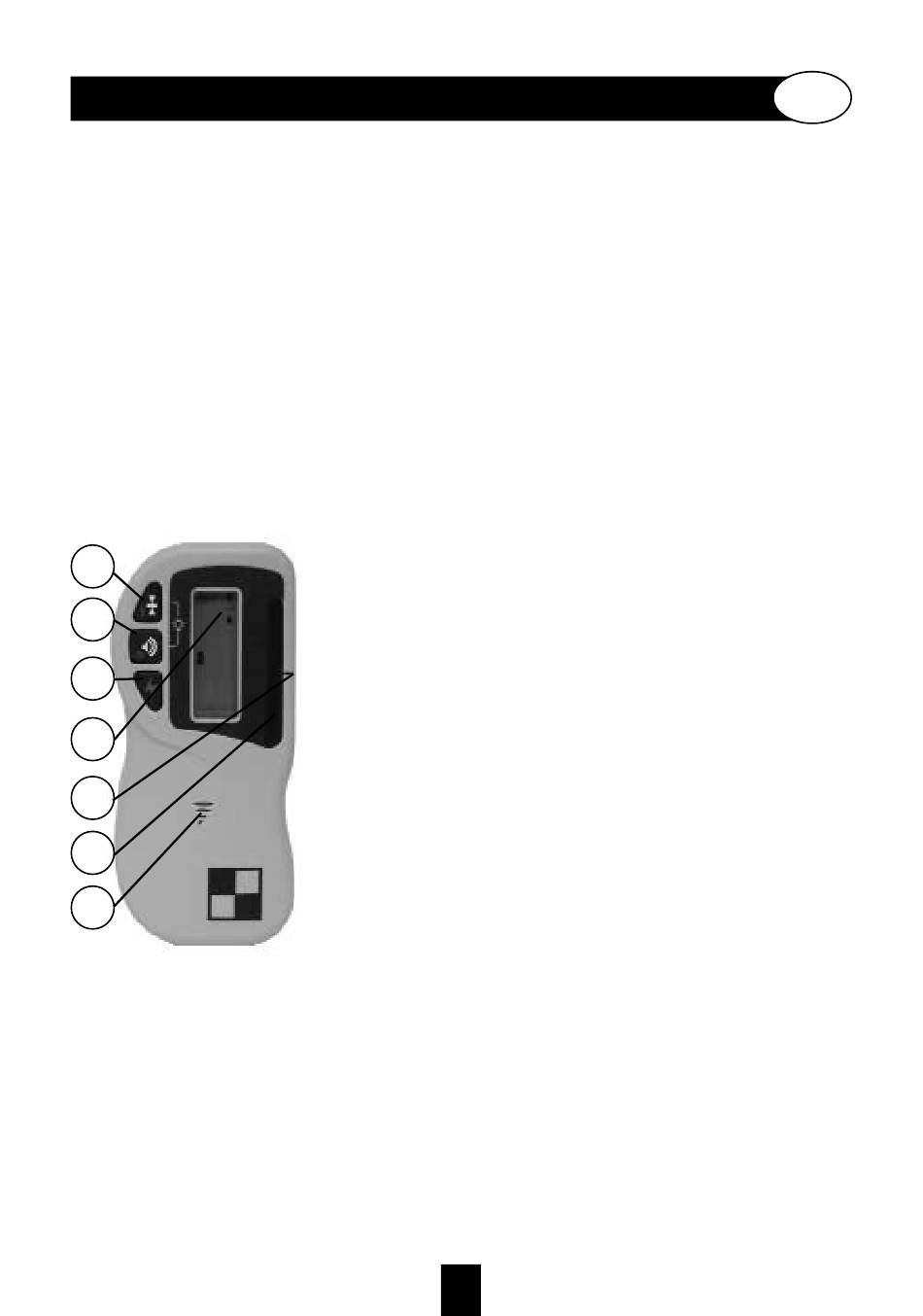

Geräteelemente
3
2
1
4
5
6
7
5. Markierungsnut: Zur Markierung von Referenzhöhen -
Die Oberkante des Empfängers ist 5 cm über der Zentrums-Position ("Auf Höhe").
6. Laserempfangsfenster: Schützt die dahinterliegenden Fotozellen, die den Laserstrahl
empfangen.
7. Piepser: Wenn der Laserstrahl empfangen wird, gibt zusätzlich der Pieper ein aku-
stisches Signal. Schnelles Piepen bedeutet "Zu hoch", Dauerpiepen - "Auf Höhe"
und langsames Piepen - "Zu niedrig". An der Mittenmarkierung 5 wird die
Strahlhöhe markiert.
1. EIN/AUS-Schalter:
Drücken Sie 1x, um das Gerät einzuschalten. Ein Piepston
und ein kurzes Aufleuchten der LCD Anzeige bestätigen,
daß das Gerät eingeschaltet ist.
Zum Ausschalten halten Sie die Taste ca 2 Sekunden
gedrückt. Das Gerät piepst kurz, die LCD Anzeige geht aus.
2. Lautstärke-Schalter:
Nacheinanderfolgendes Drücken verstellt den Ton laut, leise
oder aus. Wenn der Ton ausgeschaltet ist, zeigt nur ein kur-
zes Piepen, das der Laserstrahl empfangen wird.
3. Genauigkeitsschalter: Wählt die Empfangsgenauigkeit.
Nacheinander folgendes Drücken wählt zwischen 4
Genauigkeitsstufen.
4. LCD-Anzeigefenster:
Zeigt visuell die Lage relativ zur Laserebene an.
Zeigt ebenfalls den Einschalt- und Batteriezustand an.
3
D
