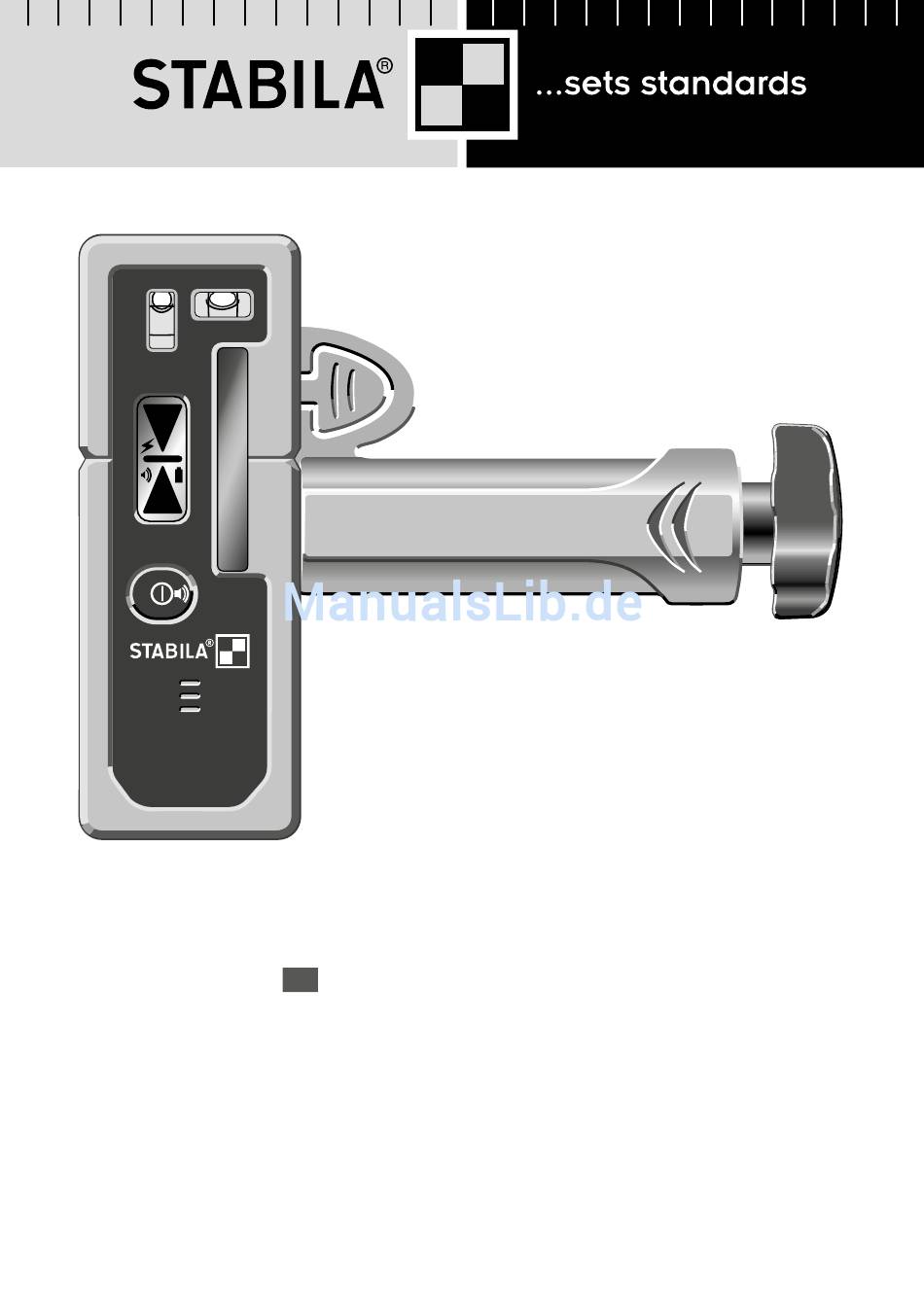

- Seite 1 OF F Line Receiver REC 220 Line Bedienungsanleitung...
- Seite 2 Bedienungsanleitung Der STABILA REC 220 Line ist ein einfach zu bedienender Receiver zur schnellen Erfassung von Laserlinien. Mit dem Receiver REC 220 Line können nur pulsmo- dulierte Laserstrahlen von STABILA Linienlasergeräten empfangen werden. Der Receiver funktioniert nicht mit Rotationslasern ! Sollten nach dem Lesen der Bedienungsanleitung noch Fragen unbeantwortet bleiben, steht Ihnen jederzeit eine Telefonberatung zur Verfügung:...
-
Seite 3: Batterie Einsetzen / Batteriewechsel
Batterie einsetzen / Batteriewechsel Batteriedeckel (7) in Pfeilrichtung 2x 1,5V öffnen, neue Batterien gemäß Alkaline Symbol in Batteriefach einlegen. AA, LR6, Mignon Bei längerem Nichtgebrauch Batterien entnehmen ! Batterie schwach Inbetriebnahme Drücken Sie die EIN/AUS/ Lautstärke Taste (1). Ein Tonsignal und ein kurzes Aufleuchten der Anzeige bestätigen, daß... -
Seite 4: Anzeige Der Höhendifferenz
Anzeige der Höhendifferenz 5 Anzeigestufen und 3 LEDs zeigen die Differenz zur Laserlinienmitte an. Der Mittelstrich zeigt die ”Auf-Linie” Position des REC 220 Line an. rote LED-Anzeige Schnelles Piepen = Dauerton Langsames Piepen zu hoch / zurück = “Auf Linie”... -
Seite 5: Plazierung Und Ausrichten Des Receivers
Plazierung und Ausrichten des Receivers Richtige Handhabung zum Erzielen eines korrekten Messergebnisses: OF F OF F Line Hinweis: Im Nahbereich ≤ 4m können durch Reflexionen Fehlmessungen hervorgerufen werden. Das Messergebnis im Nahbereich ist immer auf Plausibilität zu prüfen ! - Seite 6 Halteklammer Befestigen: Die Halteklammer in die Führungsnut bis zum Einrasten schieben. Durch Drücken des Freigabeknopfes wird die Fixierung gelöst und die Halteklammer kann abgezogen werden. OF F Line Feststellschraube: Durch Drehen wird die Halteklammer mit dem Receiver an der Messlatte befestigt , bzw.
-
Seite 7: Technische Daten
Das Gerät mit feuchtem Tuch reinigen. Keine Lösungsmittel oder Verdünner verwenden ! Recyclingprogramm für unsere EU-Kunden STABILA bietet nach den Regelungen des WEEEs ein Entsorgungs- programm elektronischer Produkte nach Ende der Lebensdauer an. Genauere Informationen erhalten Sie unter: +49 63 46 / 3 09-0 Garantieerklärung... -
Seite 8: Garantieschein Für Stabila Rec 220 Line
Garantieschein für STABILA REC 220 Line Kunde: Adresse: Kaufdatum: Händler (Stempel, Unterschrift):... - Seite 9 STABILA Messgeräte Gustav Ullrich GmbH P.O. Box 13 40 / D-76851 Annweiler Landauer Str. 45 / D-76855 Annweiler Tel.: + 49 63 46 / 309 - 0 Fax: + 49 63 46 / 309 - 480 e-mail: info@stabila.de www.stabila.de...
