Inhaltszusammenfassung für Stabila REC 210 Line

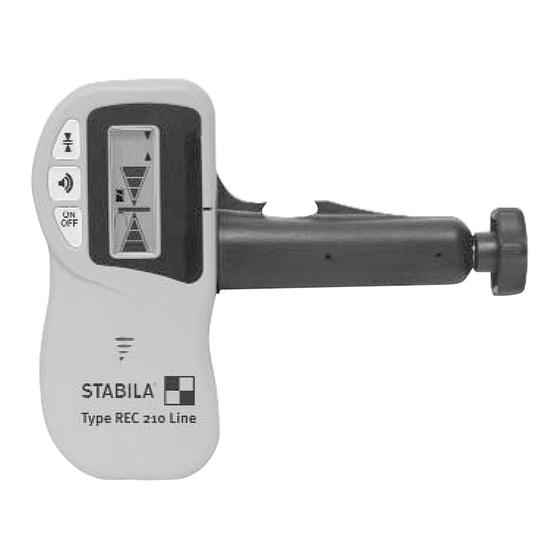

- Seite 2 Bedienungsanleitung Der STABILA REC-210 Line ist ein einfach zu bedienender Receiver zur schnellen Erfassung von Laserlinien. Mit dem Receiver REC-210 Line können nur pulsmodulierte Laserstrahlen von STABILA Linienlasergeräten empfangen werden. Der Receiver funktioniert nicht mit Rotationslasern ! Wir haben uns bemüht, die Handhabung und Funktionsweise des Gerätes möglichst klar und nachvollziehbar zu erklären.
- Seite 3 Inbetriebnahme Drücken Sie die EIN/AUS Taste (1). Ein Tonsignal und ein kurzes Aufleuchten der Anzeige bestätigen, daß das Gerät eingeschaltet ist. Zum Ausschalten 1x kurz die EIN/AUS Taste (1) drücken. Automatisches Abschalten erfolgt nach 30 Minuten bei Nichtgebrauch des Gerätes. Anzeige 9 Anzeigestufen zeigen die Differenz zur Laserlinienmitte an.
- Seite 4 Meßmodi Bau-Modus Nach jedem Einschalten des Gerätes ist der Bau-Modus aktiv. Anzeige Bau-Modus Symbole erscheinen permanet Super Fein Fein Mittel Grob Genauigkeit Bau-Modus : ± 0,50 mm ± 1,0 mm ± 2,0 mm ± 3,0 mm Industrie-Modus Der empfindlichere Industrie-Modus hat bei der genaue Mittenanzeige “Auf-Linie”...
- Seite 5 Batteriewechsel Anzeige Voll: Halbvoll: Leer: Blinken: Batterien Anfangs- Noch ca. 30 Batterien Warnung Min. Kapazität wechseln ! Batteriedeckel (8) in Pfeilrichtung öffnen, neue Batterien gemäß Symbol in Batteriefach einlegen 2 x 1,5V Mignonzellen Alkaline, Größe AA, LR6 Mignon Bei längerem Nichtgebrauch Batterien entnehmen ! Batteriefachdeckel: Wasserdicht , Wasser- und Staubschutz ist durch das Anpressen des Deckels an die Dichtung gegeben.
-
Seite 6: Pflege Und Wartung
Bei Abständen unter 3m zum Receiver immer im Nahbereichsmodus arbeiten! Recyclingprogramm für unsere Kunden aus der EU: STABILA bietet nach den Regelungen des WEEEs ein Entsorgungs- programm elektronischer Produkte nach Ende der Lebensdauer an. Genauere Informationen erhalten Sie unter: www.STABILA.de / Recycling... -
Seite 7: Technische Daten
Lagertemperatur: -40°C bis +70°C Garantiebedingungen STABILA übernimmt die Garantie für Mängel und Fehlen zugesicherter Eigenschaften des Gerätes aufgrund von Material- oder Herstellungsfehlern für einen Zeitraum von 24 Monaten ab Kaufdatum. Die Beseitigung der Mängel erfolgt nach eigenem Ermessen durch Nachbesserung des Gerätes oder Ersatz. Weitergehende Ansprüche übernimmt STABILA nicht.
