(261IO) Sand Filter Pump & Saltwater System with Electrocatalysis Oxidation (14" & 16") GERMAN 7.5" X 10.3" PANTONE 295U 08/04/2014

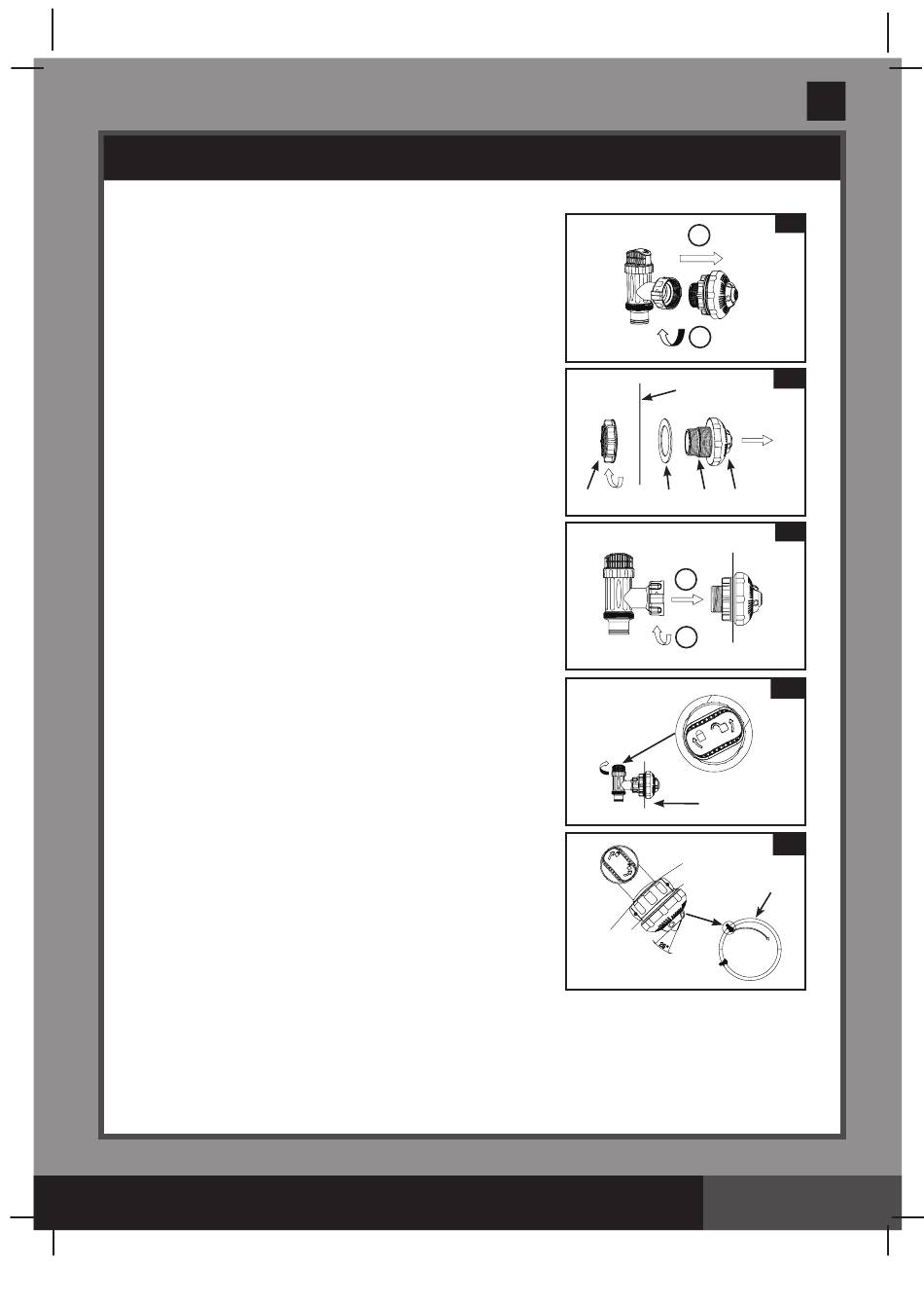

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1. Schrauben Sie die Ventilkolbenverbindung gegen den
Uhrzeigersinn auf und lösen Sie ihn vom
Schraubfilterverbinder (33) (siehe dazu Zeichnung 5).
Achten Sie darauf dass der Stufendichtungsring (30)
auf seinem Platz bleibt. Stellen Sie den Ventilkolben
am Boden auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (31) gegen den
Uhrzeigersinn von der Schraubverbindung (33) ab.
Stecken Sie die Unterlegscheibe (32) in die
Schraubverbindung (33).
3. Bringen Sie den Stutzen und den Absperrschieber an
der oberen Position vom Poolwassereinlauf an. Stecken
Sie das Verbindungsstück (33) von der Innenseite der
Beckenwand aus in eines der vorbereiteten Löcher,
wobei die Unterlegscheibe auf der Verbindung verbleibt
und so auf der Innenseite der Beckenwand platziert
wird.
4. Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie die Filtermutter im
Uhrzeigersinn (31) mit der flachen Seite der Filtermutter
(31) in Richtung zur Außenseite der Beckenwand
wieder auf den Schraubverbinder (33) (siehe dazu
Zeichnung 6).
5. Ziehen Sie von Hand das regulierbare
pool-einlaufmundstücke (34) und die Filtermutter (31)
auf dem Schraubverbinder (33) fest.
6. Nehmen Sie den Kolbenventilbausatz. Stellen Sie
sicher dass der Stufendichtungsring an der richtigen
Stelle sitzt.
7. Schrauben Sie die Ventilkolbenverbindung wieder auf
den Schraub-Filterverbinder (33) (siehe dazu
Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im Uhrzeigersinn
auf geschlossene Stelle. Stellen Sie sicher, dass der
Ventilkolben sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der Befüllung rausfließt
(siehe dazu Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie die
Richtung des Mundstückkopfes so ein, dass sie vom
Poolabfluss wegzeigt (siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt werden.
Anweisungen hierfür finden sich im Benutzerhandbuch
für das freistehende Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
Deutsch
2
1
AUSKLEIDUNG
INNENWAND
31
32
33
34
1
2
AUSKLEIDUNG
INNENWAND
FLIESSRICHTUNG
Seite 7
261B
5
6
7
8
9
Pool
