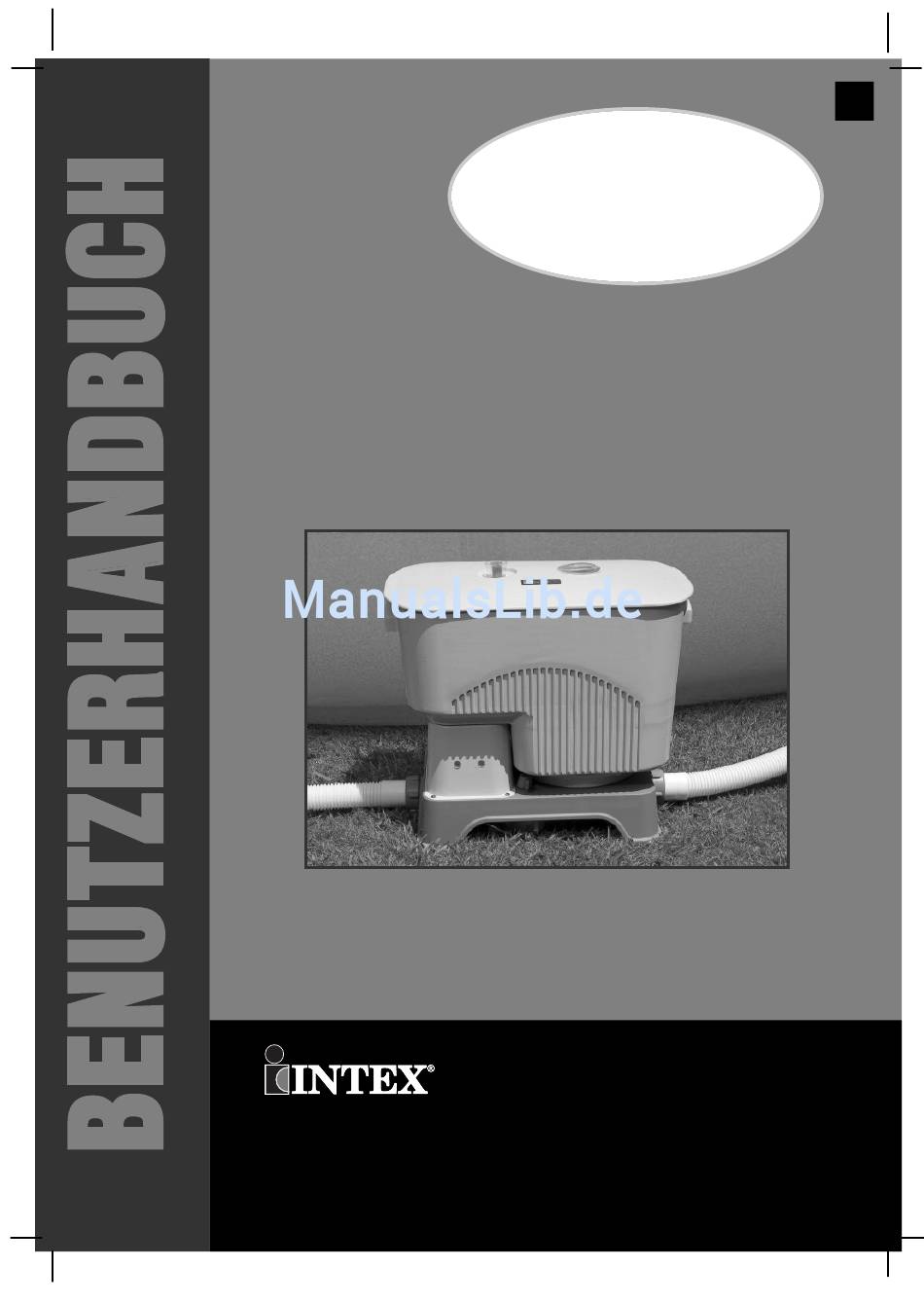

(112) MODEL 6220 KRYSTAL CLEAN POOLWATER SYSTEM GERMAN 7.5" X 10.5" PANTONE 295U 12/25/2006
Krystal Clean
Poolwater™ System
Modell 6220
220 - 240 V~, 50 Hz,
160 W, IPX5

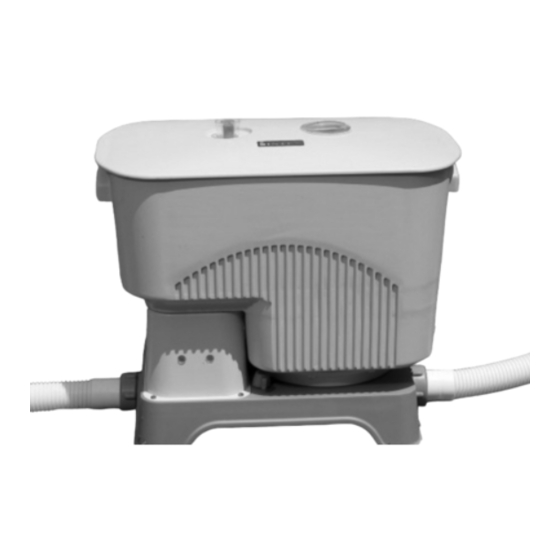

Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex Produkte
auszuprobieren: Pools, Pool Zubehör, aufblasbare Pools und In-Home
Spielwaren, Luftbetten und Boote, erhältlich im Fachhandel oder Sie
besuchen uns auf unserer Homepage.
Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous
licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen
Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Development Co. Ltd., 8th Floor, Dah Sing
Financial Centre, 108 Gloucester Road, Wanchai, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach,
CA 90801 • Distributed in the European Union by/Distribué dans l'Union Européenne par/Distribuido en la unión Europea
por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., P.O. Box nr. 1075 – 4700 BB Roosendaal – The
Netherlands
WICHTIGE
SICHERHEITSHINWEISE
Lesen, verstehen und befolgen Sie die
Anweisungen genau, bevor Sie das
Produkt installieren und benützen.
©2006 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle
Rechte vorbehalten.
112
