Intex ECO 7220G Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Intex Anleitungen
  4. Schwimmbadfilter
  5. ECO 7220G
  6. Benutzerhandbuch

Intex ECO 7220G Benutzerhandbuch

Salzwassersystem mit elektrokatalytischer oxidation
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

(260GS) MODEL ECO 8220G/8230G & 7220G/7230G SALTWATER SYSTEM GERMAN 7.5" X 10.3" PANTONE 295U 08/20/2014
Salzwassersystem mit
elektrokatalytischer
Oxidation
Modell ECO 7220G/8220G 220 – 230 V~
Modell ECO 7230G/8230G 230 – 240 V~

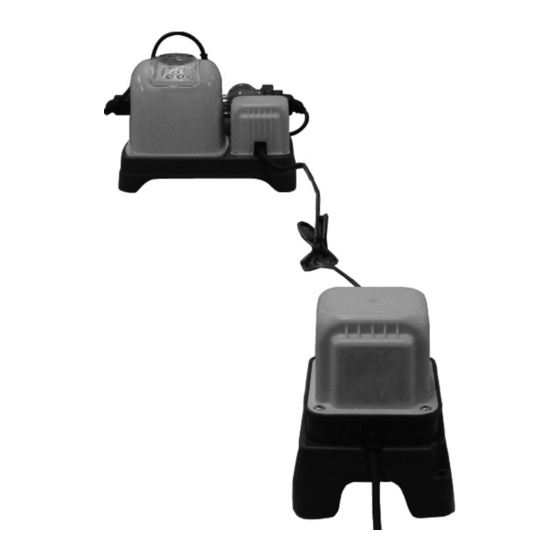

Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex
Produkte auszuprobieren: Pools, Pool Zubehör, aufblasbare
Pools und In-Home Spielwaren, Luftbetten und Boote, erhältlich
im Fachhandel oder Sie besuchen uns auf unserer Homepage.
Durch die Politik, der kontinuierlichen Produktverbesserung,
behält sich INTEX das Recht vor, Daten, Erscheinungsbilder oder
Updates (Produktspezifikationen) jederzeit ohne Vorankündigung
zu ändern!
