(261IO) Sand Filter Pump & Saltwater System with Electrocatalysis Oxidation (14" & 16") GERMAN 7.5" X 10.3" PANTONE 295U 08/04/2014
AUFBAUANLEITUNG (Fortsetzung)
Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme
kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen und
dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.

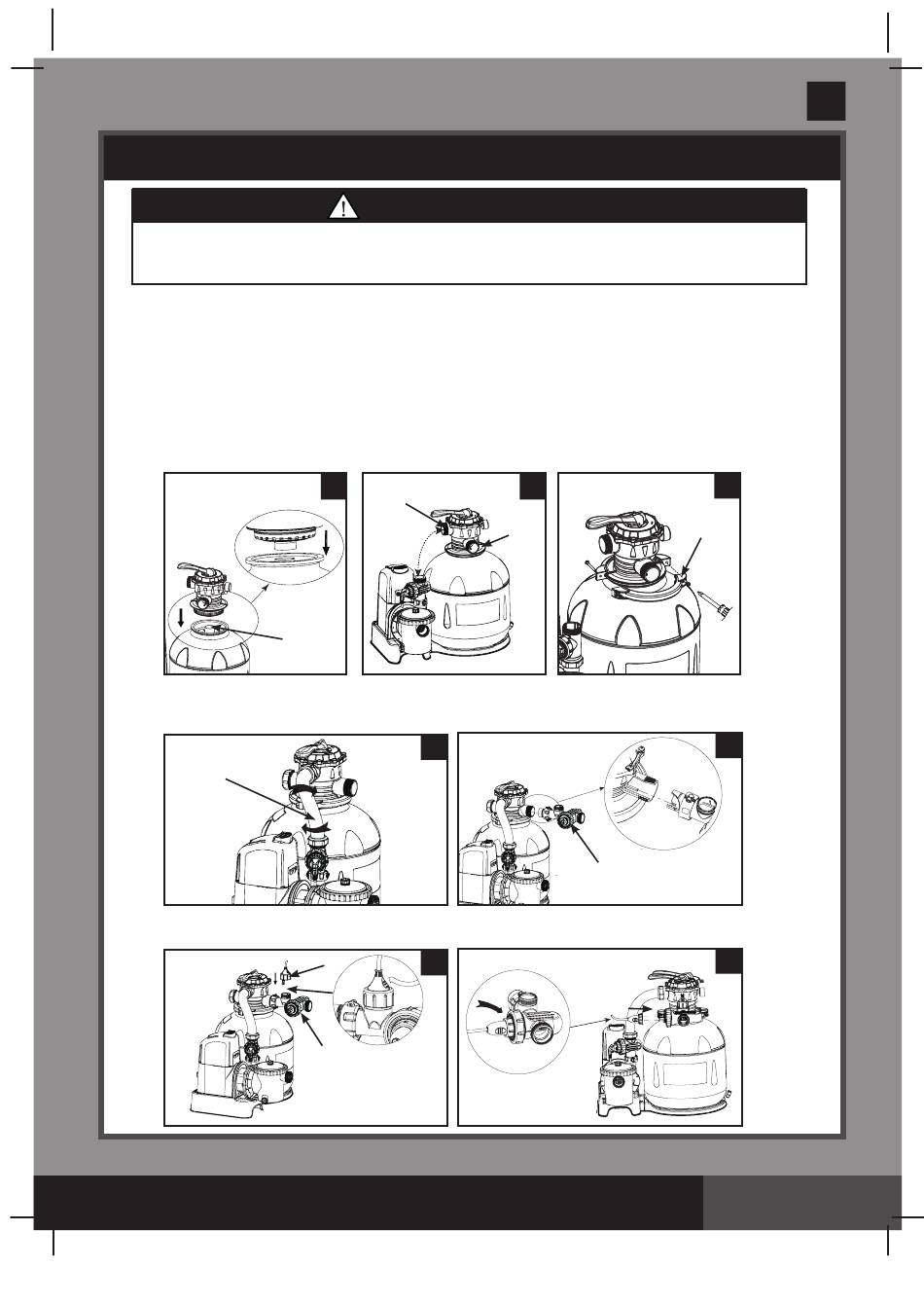

6-Wege-Ventil Montage:
1.
Lassen Sie die 6-Wege-Ventilabdeckung langsam über dem Behälter herab und versichern Sie sich,
dass die Umlaufleitung, welche unter der 6-Wege-Ventilabdeckung hervorsteht, sicher in die obere
Öffnung des Mittelrohres (8) passt (siehe Zeichnung 19).
WICHTIG: Es befinden sich 3 Schlauchverbindungsöffnungen auf dem 6-Wege- Ventil, versichern
Sie sich, dass die Abflussverbindung (vom Filter zum Pool) auf dem Ventil in Richtung Pool
zeigt, und dass die Einlaufverbindung (vom Motor zum Ventil) in einer Linie mit dem
Motorabfluss steht (siehe dazu Zeichnung 20).
2.
Entfernen Sie die Schrauben des Spannrings und legen Sie den Spannring um den Tank und dem
6-Wege-Ventil Flansch. Dann geben Sie die Schrauben wieder in den Spannring und ziehen diese mit
einem Schraubenzieher (nicht enthalten) fest (siehe dazu Zeichnung 21)
3.
Schließen Sie den Verbindungsschlauch (13) zwichen dem Auslass vom 6-Wege-Ventil und
Motorauslass an. Setzen sie die Speicherzelle (22) in den Auslass des 6-Wege-Ventils. Schrauben sie
es vorsichtig fest (siehe dazu auch die Zeichnungen 17 & 18).
13
4.
Schrauben Sie den Durchflusssensor (21) an die Elektrolysezelle, dann stecken Sie den Netzstecker
ein und verschrauben alles (siehe dazu auch die Zeichnungen 24 & 25).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
WARNUNG
19
WASSEREINLAUF
8
22
24
21
22
20
WASSERABFLUSS
22
Deutsch
261B
21
6
23
25
Seite 11
