(164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 08/29/2012

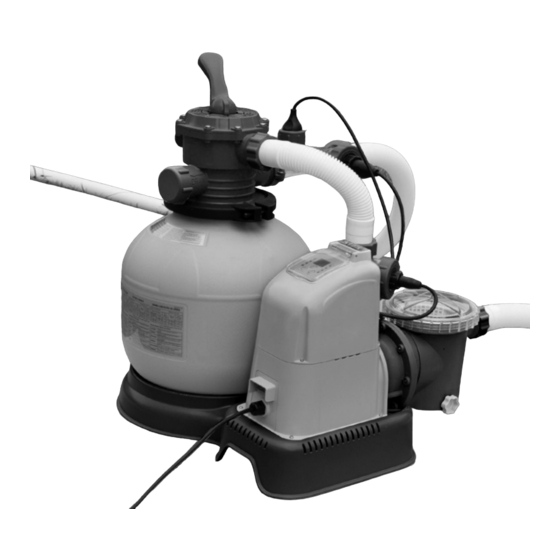

Krystal Clear™ Sand Filter Pumpe
14" (360mm) & Salzwassersystem
Modell CS15220 220-230V~, Modell CS15230 230-240V~
50 Hz, 470 W , Hmax 7,5 m (grösste Förderhöhe), Hmin 1,5 m (Kleinste
Förderhöhe), IPX4, Max. Wasser temperatur 35°C
Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex Produkte
auszuprobieren: Pools, Pool Zubehör, aufblasbare Pools und
In-Home Spielwaren, Luftbetten und Boote, erhältlich im Fachhandel
oder Sie besuchen uns auf unserer Homepage.
Durch die Politik, der kontinuierlichen Produktverbesserung, behält
sich INTEX das Recht vor, Daten, Erscheinungsbilder oder Updates
(Produktspezifikationen) jederzeit ohne Vorankündigung zu ändern!
Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous
licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen
Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O
Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European
Union by/Distribué dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union
durch/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal – The Netherlands
WICHTIGE
SICHERHEITSHINWEISE
Lesen, verstehen und befolgen Sie die
Anweisungen genau, bevor Sie das
Produkt installieren und benutzen.
©2012 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle
Deutsch
164B
164-*B*-R1-1308

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Intex Krystal Clear CS15220

Inhaltszusammenfassung für Intex Krystal Clear CS15220

  • Seite 1 Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal –...

  • Seite 2: Inhaltsverzeichnis

    164B Warnung................3 Stückliste & Hinweise............ 4-8 Aufbauanleitung............. 9-16 Produktspezifikationen..........11 Betriebsanleitungen............17-21 Leuchtdioden-Alarmtafel..........22 Salz-und Schwimmbecken-Wasservolumen....Intex-Becken Salztabelle..........24 Intex-Pools Cyanursäure-Tabletten......25 Intex-Becken Arbeitszeittabelle........26 Nicht-Intex-Becken Salztabelle........27 Nicht-Intex-Pools Cyanursäure-Tabletten....27 Nicht-Intex-Becken Arbeitszeittabelle......27 Instandhaltung..............28-32 Langzeitlagerung............32 Anleitung zur Fehlerbehebung........33-35 Häufig Auftretende Probleme Im Pool......

  • Seite 3: Wichtige Sicherheitsvorschriften

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B WICHTIGE SICHERHEITSVORSCHRIFTEN Lesen, verstehen und befolgen Sie alle Anweisungen sorgfältig bevor Sie dieses Produkt in Betrieb nehmen. ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG •...
  • Seite 4 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B STÜCKLISTE HINWEIS: Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF Seite 4...

  • Seite 5: Stückliste & Hinweise

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B STÜCKLISTE (Fortsetzung) Optional Optional Optional HINWEIS: Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF Seite 5...
  • Seite 6 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B TEILEREFERENZ Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. HINWEIS: Zeichnungen nur für Illustrationszwecke.
  • Seite 7 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. HINWEIS: Zeichnungen nur für Illustrationszwecke.
  • Seite 8 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. TEILENUMMER BESCHREIBUNG MENGE...

  • Seite 9: Pool Abfluss-Filter & Kolbenventil Einrichtung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B POOL ABFLUSS-FILTER & KOLBENVENTIL EINRICHTUNG Das Siebgitter verhindert, dass große Objekte durch Strömung in die Filterpumpe gezogen werden und die Pumpe dadurch beschädigen. Wenn Ihr Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen und das Kolbenventil, bevor Sie den oberen Ring aufblasen.
  • Seite 10 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG 1. Schrauben Sie die Ventilkolbenverbindung gegen den Uhrzeigersinn auf und lösen Sie ihn vom Schraubfilterverbinder (33) (siehe dazu Zeichnung 5). Achten Sie darauf dass der Stufendichtungsring (30) auf seinem Platz bleibt.

  • Seite 11: Aufbauanleitung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B PRODUKTSPEZIFIKATIONEN Der Sand Filter entfernt Schmutzteilchen und reinigt Ihren Pool. Poolchemie ist ein spezieller Bereich und Sie sollten Ihren lokalen Pool-Service- Spezialisten für nähere Auskünfte hierzu befragen. Wattleistung: 470 W Ideales Salzniveau:...
  • Seite 12 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B AUFBAUANLEITUNG (Fortsetzung) 4. Drehen Sie die Filtergehäuse-Schraubmanschette (17) im Uhrzeigersinn auf den Motor-Wassereinlauf (siehe dazu auch die Zeichnungen 12.1 & 12.2). 12.2 12.1 5.

  • Seite 13: Sandbefüllung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B AUFBAUANLEITUNG (Fortsetzung) Sandbefüllung: WICHTIG: Benutzen Sie nur Quarzsand Nr. 20 oder Glassand mit einer Körnung zwischen 0,45 und 0,85 mm (0,018 bis 0,033 Inch) und einer Ungleichförmigkeitszahl weniger als 1,75.
  • Seite 14 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B AUFBAUANLEITUNG (Fortsetzung) WARNUNG Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen und dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.
  • Seite 15 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B MONTAGE DES VERBINDUNGSSCHLAUCHES WARNUNG • Produkt in mindestens 2 m Entfernung vom Pool aufstellen. • Halten Sie den elektrischen Anschluss der Pumpe mehr als 3,5 m vom Pool entfernt. • Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern, dass Kinder auf die Pumpe klettern, um in den Pool zu gelangen. Das 6-Wege-Ventil hat 3 Schlauchverbindungsöffnungen.
  • Seite 16 POOL GROSSE SCHLAUCHKLEMME Für INTEX Pools Größe 16‘ und darunter: 1. Schrauben Sie die Ventilkolbenverbindung gegen den Uhrzeigersinn auf und lösen Sie ihn vom Schraubfilterverbinder (33). Achten Sie darauf dass der Stufendichtungsring (30) auf seinem Platz bleibt. 2. Nehmen Sie den Kolbenventilbausatz. Stellen Sie sicher dass der Stufendichtungsring an der richtigen Stelle sitzt.

  • Seite 17: Betriebsanleitungen

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B ARBEITSANLEITUNGEN WARNUNG • Es besteht das Risiko eines Stromschlages. Die Filterpumpe nur an eine geerdete Steckdose anschließen, die durch eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA geschützt ist. Falls Sie nicht feststellen können, ob die Steckdose entsprechend geschützt ist, wenden Sie sich an einen Elektriker.

  • Seite 18: Erstmalige Inbetriebnahme Und Bedienung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B ARBEITSANLEITUNGEN (Fortsetzung) Erstmalige Inbetriebnahme und Bedienung: Bevor Sie das Gerät in Betrieb nehmen vergewissern Sie sich, dass: • Alle Verbindungsschläuche sicher und fest angeschlossen sind, und die richtige Menge an Filtersand eingefüllt wurde.
  • Seite 19 Bereich, ist es Zeit den Sandbehälter rückzuspülen, siehe „BACKWASH“ (Rückspülen)unter dem Abschnitt „Erstmalige Inbetriebnahme und Bedienung“. Ist eine Saugeinrichtung (z. B. Intex Auto Pool Cleaner) an das System angeschlossen kann das dazu führen den Durchfluss zu vermindern und den Druck zu erhöhen.

  • Seite 20: Bedienung Des Chlor Generators

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B BEDIENUNG DES CHLOR GENERATORS Das Gerät in Betrieb nehmen: Stecken Sie das Netzkabel in die Steckdose und testen Sie den FI-Schutzschalter (Hauptschalter). Schalten Sie das Gerät ein. Der Leuchtcode “00”...
  • Seite 21 (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B BEDIENUNG DES CHLOR GENERATORS (Fortsetzung) Erhöhungszyklus • Wenn das Testergebnis unter 0,1 ppm liegt drücken und halten Sie den “BOOST”-Schalter für 5 Sekunden bis die Anzeige leuchtet und das LED-Display “80”...

  • Seite 22: Definitionen

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B LEUCHTDIODEN-KODE-TABELLE Definitionen Leuchtdioden-Lesung Filteranlagen-Betriebsmodus Erhöhungsmodus Bereitschaftsmodus (Inbetriebnahme) Minimum Arbeitsstunden (1 Stunde verbleibend) Arbeitsstunden (2 Stunden verbleibend) Arbeitsstunden (3 Stunden verbleibend) Arbeitsstunden (4 Stunden verbleibend) Arbeitsstunden (5 Stunden verbleibend) Arbeitsstunden (6 Stunden verbleibend) Arbeitsstunden (7 Stunden verbleibend)

  • Seite 23: Salz-Und Schwimmbecken-Wasservolumen

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B SALZ- UND SCHWIMMBECKEN-WASSERVOLUMEN • Welche Art von Salz benutzt werden muss: Nur Natriumchlorid-Salze verwenden Verwenden Sie nur Natriumchlorid (NaCl)-Salz, das mindestens 99.8% rein ist. Es ist auch annehmbar, Wasser aufbereitende Salzkugeln (die komprimierte Form von verdampftem Salz) zu verwenden, es wird jedoch länger dauern, bis sie sich auflösen.

  • Seite 24: Intex-Becken Salztabelle

    3.0g/L (3000ppm) entdeckt (Code “91”) (Gallonen) (Liter) (Lbs) (Kgs) (Lbs) (Kgs) INTEX ÜBER DER ERDE BEFINDLICHE BECKEN (AGPS) 15' x 33" (457cm x 84cm) 2587 9792 15' x 36" (457cm x 91cm) 2822 10681 15' x 42" (457cm x 107cm)

  • Seite 25: Intex-Pools Cyanursäure-Tabletten

    Beckengröße Easy Set & und ovales Becken) 0.03g/L (30ppm) (Gals) (Liters) (Lbs) (Kgs) INTEX ÜBER DER ERDE BEFINDLICHE BECKEN (AGPS) 15' x 33" (457cm x 84cm) 2587 9792 15' x 36" (457cm x 91cm) 2822 10681 15' x 42" (457cm x 107cm)

  • Seite 26: Intex-Becken Arbeitszeittabelle

    20 - 28°C 29 - 36°C (Gallonen) (Liter) (50 - 66°F) (68 - 82°F) (84 - 97°F) INTEX ÜBER DER ERDE BEFINDLICHE BECKEN (AGPS) 15’ x 33” (457cm x 84cm) 2587 9792 15’ x 36” (457cm x 91cm) 2822 10681 15’...

  • Seite 27: Salzkalkulation Für Becken

    (Code "91") (Gallonen) (Liter) (Lbs) (Kgs) (Lbs) (Kgs) 2000 7500 4000 15000 6000 22500 8500 32000 CYANURSÄURE-TABELLE FÜR GÄNGIGE NICHT-INTEX-POOLS Cyanursäure welche für die Inbetriebnahme Wasserkapazität benötigt wird 0.03g/L (30ppm) (Gallonen) (Liter) (Lbs) (Kgs) 2000 7500 0.23 4000 15000 0.45 6000 22500 0.68...

  • Seite 28: Fluss-Sensor-Reinigung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B REINIGUNG DES VORFILTERMOTORS UND INSTANDHALTUNG 1. Sicherstellen, dass der Netzstecker aus der Steckdose gezogen ist. 2. Drehen Sie beide Ventilkolben gegen den Uhrzeigersinn nach rechts (bis zum Anschlag).

  • Seite 29: Reinigung Der Elektrolytischen Speicherzelle

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B REINIGUNG DER ELEKTROLYTISCHEN SPEICHERZELLE Wenn das Beckenwasser hart ist (hoher Mineralgehalt), können die Speicherzellen eine periodische manuelle Reinigung brauchen. Um die maximale Arbeitsleistung beizubehalten wird empfohlen, dass Sie die Elektrolytzelle (22) alle 1 Monate öffnen und ansehen / kontrollieren.

  • Seite 30: Instandhaltung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B INSTANDHALTUNG (Fortsetzung) INTEX KUPFERIONEN-TESTSTREIFEN (MIT DEM PRODUKT MITGELIEFERT) ® Die Kupferionen-Teststreifen werden verwendet um die Kupferionenkonzentration im Wasser zu testen. Anleitungen zur Verwendung Tauchen Sie den gesamten Streifen für 3 Sekunden ins Wasser, nehmen Sie ihn...

  • Seite 31: Beckeninstandhaltung & Chemische Definitionen

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B BECKENINSTANDHALTUNG & CHEMISCHE DEFINITIONEN Bevorzugte Wasserchemielesung Minimum Ideal Maximum Kupferionen 0.1 - 0.2 ppm 0.2 ppm Freies Chlor 0.5 - 3.0 ppm 5.0 ppm Kombiniertes Chlor 0 ppm...

  • Seite 32: Langzeit-Aufbewahrung Und Überwinterung

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B LANGZEIT-AUFBEWAHRUNG UND ÜBERWINTERUNG ACHTUNG Sollte das Wasser gefrieren so beschädigt dies den Sandfilter und die Garantie wird aufgehoben. Wenn eine Anti-Gefrier-Lösung benötigt wird, benutzen Sie Propylenglykol.

  • Seite 33: Anleitung Zur Fehlerbehebung

    • Setzten Sie das Ventil in die „FILTER“-Position. außergewöhnlich schmutzig. • Filter länger laufen lassen. • Schmutz oder Sand am • Benutzen Sie den Intex. Pool-Sauger zur Becken-Boden. Reinigung. • Korb am Poolzulauf reinigen. • Der korb ist nicht durchlässig.
  • Seite 34 • Kupferelektrode fehlerhaft. • Entfernen Sie die Zelle für eine Überprüfung. Reinigen Sie sie wenn nötig. Siehe "Instandhaltung". • Setzen Sie sich mit dem Intex-Servicezentrum zwecks Ersatz in Verbindung. • Lassen Sie ungefähr 20% des Poolwassers abfließen • Hohe Kupferionkonzentration.
  • Seite 35 Salz. • Stecken Sie den Fluss-Sensor fest in 3. Elektrolytische die Fluss-Sensor-Steckdose. Speicherzellenkabel ist lose. • Setzen Sie sich mit dem Intex- 4. Möglicher elektrolytischer Servicezentrum in Verbindung. Wenn Speicherzellen-Defekt. notwendig, die Speicherzelle ersetzen. • Lassen Sie einen Teils des 1.

  • Seite 36: Häufig Auftretende Probleme Im Pool

    Flickzeug. Vorabend. • Die Ablassventile sind • Ziehen Sie alle losen abnehmbar. Schlauchklemmen an. • Schmutz oder • Starke Bentzung, • Benutzen Sie den Intex. ABLAGERUNGEN Sand am durch Herumtoben im Pool-Sauger zur Reinigung. Becken-Boden. und ausserhalb des BECKEN-BODEN Pools.

  • Seite 37: Generelle Sicherheitshinweise

    (164) MODEL CS15220 SAND FILTER PUMP & FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 08/29/2012 Deutsch 164B GENERELLE SICHERHEITSHINWEISE Ihr Swimmingpool kann Ihnen viel Spaß und Freude bereiten, jedoch bringt das Wasser auch Risiken mit sich. Um eventuelle Verletzungsgefahren und lebensbedrohliche Situationen vermeiden zu können, lesen und halten Sie sich unbedingt an die Sicherheitshinweise, die dem Produkt beigelegt sind.

  • Seite 38: Begrenzte Garantie

    Abnutzung, Feuer, Frost oder durch andere Umstände verursacht wird.Auch wenn Sie sich nicht vorschriftsgemäß an die Bedienungsanleitung halten. Diese Begrenze Garantie ist nur auf die Teile und Komponenten anwendbar, die von Intex verkauft wurden. Diese Begrenzte Garantie beinhaltet keine nicht genehmigten Änderungen, Reparaturen oder Demontage durch eine Person, die nicht vom Intex-Servicezentrum beauftragt wurde.

Diese Anleitung auch für:

Krystal clear cs15230

Inhaltsverzeichnis
