(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 10/20/2011

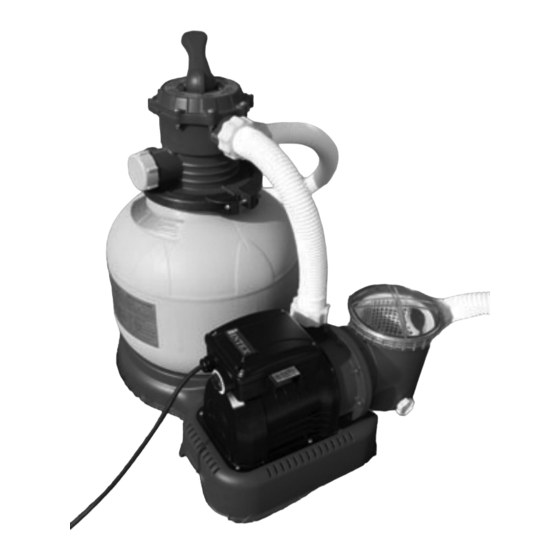

Sandfilteranlage
Modell SP20220
Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex Produkte
auszuprobieren: Pools, Pool Zubehör, aufblasbare Pools und In-Home
Spielwaren, Luftbetten und Boote, erhältlich im Fachhandel oder Sie
besuchen uns auf unserer Homepage.
Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous
licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen
Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O
Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European
Union by/Distribué dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union
durch/Intex Trading B.V., P.O. Box nr. 1075 – 4700 BB Roosendaal – The Netherlands
WICHTIGE
SICHERHEITSHINWEISE
Lesen Sie zuerst die Anleitung bevor
Sie mit der Installation des Produktes
beginnen, und befolgen Sie die
Anweisung genau.
©2011 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle
128
Deutsch
GS
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Intex Modell SP20220
Inhaltszusammenfassung für Intex Modell SP20220
- Seite 1 Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union...
-
Seite 2: Inhaltsverzeichnis
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch Warnung................3 Stückliste & Hinweise............. 4-6 Aufbauanleitung.............. 7-11 Produktspezifikationen........... 7 Betriebsanleitungen............12-14 Instandhaltung..............15 Anleitung zur Fehlerbehebung........16 Begrenzte Garantie............17 Standort von Intex-Servicezentren........ 18 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF Seite 2... -
Seite 3: Wichtige Sicherheitsvorschriften
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch WICHTIGE SICHERHEITSVORSCHRIFTEN Lesen, verstehen und befolgen Sie alle Anweisungen sorgfältig bevor Sie dieses Produkt in Betrieb nehmen. ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG • Zur Verminderung des Verletzungsrisikos, erlauben Sie Kindern nicht, dieses Produkt zu benutzen. - Seite 4 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch STÜCKLISTE HINWEIS: Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF Seite 4...
-
Seite 5: Stückliste & Hinweise
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch STÜCKLISTE (Fortsetzung) Optional Optional HINWEIS: Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF Seite 5... - Seite 6 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch TEILEREFERENZ Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. HINWEIS: Zeichnungen nur für Illustrationszwecke.
-
Seite 7: Beschreibung
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILNUMMER... -
Seite 8: Aufbauanleitung
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch PRODUKTSPEZIFIKATIONEN Die Sandfilteranlage entfernt Schmutzpartikel aber desinfiziert Ihren Teich nicht bzw. macht ihn nicht hygienisch. Zum Thema Chemie wenden Sie sich bitte an Ihren Teichspezialisten vor Ort. Stromversorgung: 220-240 Volt AC Wattleistung:... - Seite 9 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch AUFBAUANLEITUNG (Fortsetzung) 4. Drehen Sie die Filtergehäuse-Schraubmanschette (17) im Uhrzeigersinn auf den Motor-Wassereinlauf (siehe dazu auch die Zeichnungen 3.1 & 3.2). 5. Geben Sie den Korb (16) und die Blattfang-Abdeckung (14) zurück in das Vorfiltergehäuse (siehe dazu auch die Zeichnungen 4.1 &...
- Seite 10 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch AUFBAUANLEITUNG (Fortsetzung) Sandbefüllung: WICHTIG: Benutzen Sie nur Quarzsand Nr. 20 oder Glassand mit einer Körnung zwischen 0,45 und 0,85 mm (0,018 bis 0,033 Inch) und einer Ungleichförmigkeitszahl weniger als 1,75.
- Seite 11 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch AUFBAUANLEITUNG (Fortsetzung) WARNUNG Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen und dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen. 6-Wege-Ventil Montage: Lassen Sie die 6-Wege-Ventilabdeckung langsam über dem Behälter herab und versichern Sie sich, dass die Umlaufleitung, welche unter der 6-Wege-Ventilabdeckung...
-
Seite 12: Einbaubeispiel
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch MONTAGE DES VERBINDUNGSSCHLAUCHES WARNUNG • Installieren Sie dieses Produkt mehr als 2 Meter entfernt vom Teich. • Geben Sie acht, dass der Netzstecker mehr als 3,5 Meter vom Teich entfernt ist. •... - Seite 13 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch ARBEITSANLEITUNGEN WARNUNG • Es besteht das Risiko eines Stromschlages. Die Filterpumpe nur an eine geerdete Steckdose anschließen, die durch eine Fehlerstrom- Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA geschützt ist.
- Seite 14 (128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch ARBEITSANLEITUNGEN (Fortsetzung) Erstmalige Inbetriebnahme und Bedienung: Bevor Sie das Gerät in Betrieb nehmen vergewissern Sie sich, dass: • Alle Verbindungsschläuche sicher und fest angeschlossen sind, und die richtige Menge an Filtersand eingefüllt wurde.
- Seite 15 Manometer im gelben Bereich ist, ist es Zeit Rückzuspülen. Siehe Abschnitt "Inbetriebnahme und Betrieb". Ist eine Saugeinrichtung (z. B. Intex Auto Cleaner) an das System angeschlossen kann das dazu führen den Durchfluss zu vermindern und den Druck zu erhöhen.
-
Seite 16: Reinigung Des Vorfiltermotors Und Instandhaltung
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch REINIGUNG DES VORFILTERMOTORS UND INSTANDHALTUNG 1. Sicherstellen, dass der Netzstecker aus der Steckdose gezogen ist. 2. Lösen Sie zuerst den Druck indem Sie das Bodensatz-Auslassventil (19) öffnen, welches sich auf der unteren Seite des Vorfilterbehälters befindet (siehe Zeichnung 23). -
Seite 17: Langzeit-Aufbewahrung Und Überwinterung
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 10/20/2011 Deutsch LANGZEIT-AUFBEWAHRUNG UND ÜBERWINTERUNG ACHTUNG Sollte das Wasser gefrieren so beschädigt dies den Sandfilter und die Garantie wird aufgehoben. Wenn eine Anti-Gefrier-Lösung benötigt wird, benutzen Sie Propylenglykol. Propylenglykol ist nicht giftig und wird die Plastikkomponenten des Systems nicht beschädigen, andere Anti-Gefriermittel sind hochgiftig und können die Plastikkomponenten des Systems beschädigen. -
Seite 18: Anleitung Zur Fehlerbehebung
DIE PUMPE • Siebeinsatz verstopft. • Reinigen Sie das Filtersieb am Teich Einfluss. FUNKTIONIERT • Motor defekt oder Laufrad fest • Kontaktieren Sie das Intex Service-Center. NICHT gefressen. • Sandbehälter-Dichtung fehlt. • Entfernen Sie die 6-Wege-Ventil-Abdeckung und versichern Sie 6-WEGEVENTIL/ •... -
Seite 19: Begrenzte Garantie
Abnützung, Feuer, Frost oder durch andere Umstände verursacht wird. Auch wenn Sie sich nicht vorschriftsgemäß an die Bedienungsanleitung halten. Diese Begrenze Garantie ist nur auf die Teile und Komponenten anwendbar, die von Intex verkauft wurden. Diese Begrenzte Garantie beinhaltet keine nicht genehmigten Änderungen, Reparaturen oder Demontage durch eine Person, die nicht vom Intex-Servicezentrum beauftragt wurde. -
Seite 20: Heben Sie Diese Bedienungsanleitung Auf
PRINCE AMIR MAJED STREET, E-mail: service@intexcorp.nl AL-SAFA DISTRICT. JEDDAH, Website: www.intexcorp.nl KINGDOM OF SAUDI ARABIA • FRANCE UNITEX / INTEX SERVICE FRANCE S.A.S TEL: 966-2-693 8496 Z.A. DE MILLEURE FAX: 966-2-271 4084 BOIS DU BAN - N°4 E-mail: toy@samaco.com.sa 71480 LE MIROIR Website: www.samaco.com.sa...
