Come installare:

4
5

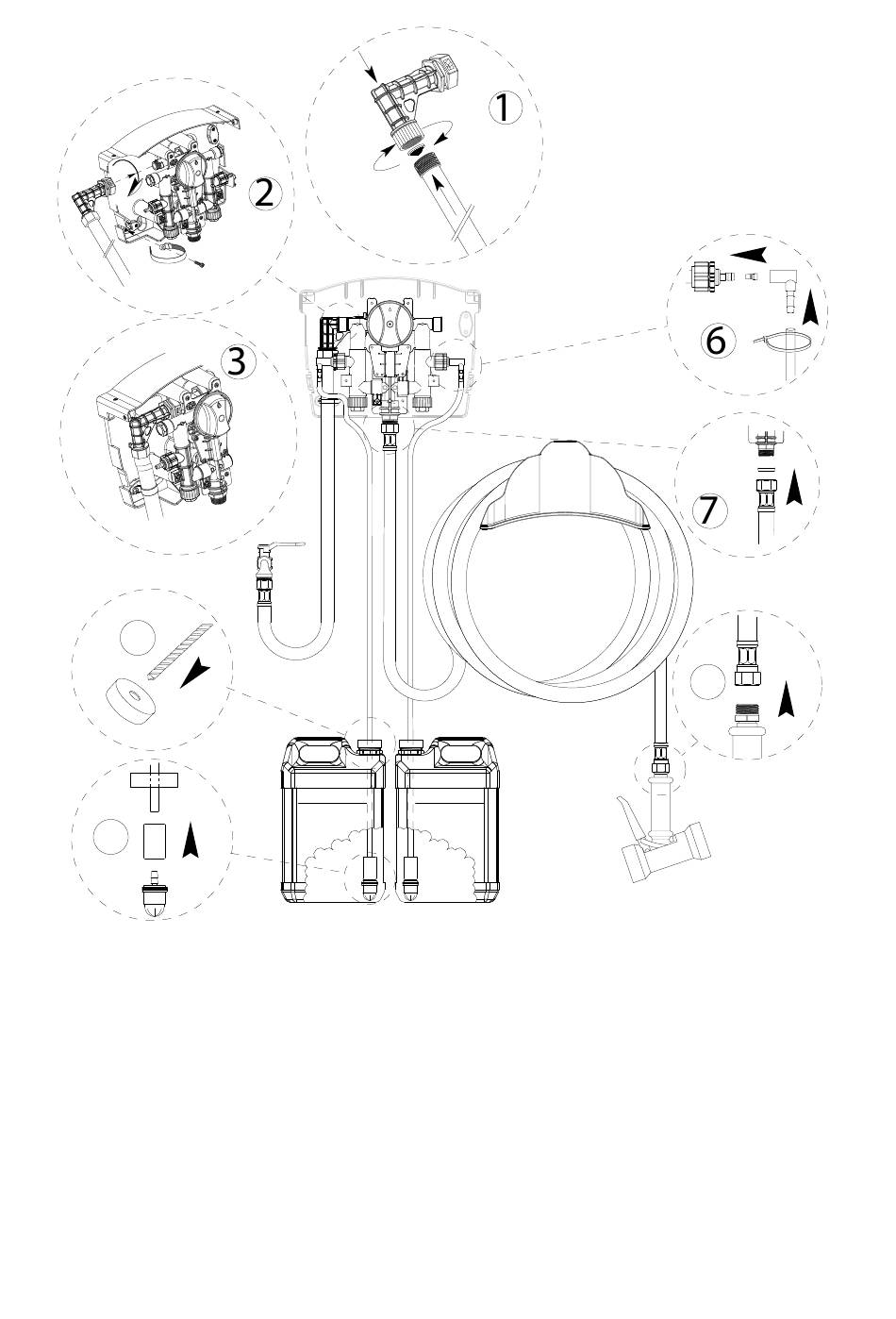

Figura 3 – Installazione
1. Smontare il raccordo a 90° di ingresso acqua dalla stazione, ruotando 45° in senso antiorario per
sbloccarlo, collegare allo stesso il tubo di alimentazione;
2. Inserire il raccordo a 90° nella Protwin, ruotando di 45° in senso orario per bloccare la connessione;
3. Assicurare il tubo alla Protwin tramite la fascetta e la vite in dotazione come da figura;
4. Forare il tappo della tanica contenente il prodotto, con punta diametro ∅ 3/8;
5. Collegare il circuito idraulico di aspirazione prodotto (lato tanica), inserire consecutivamente: tappo forato,
peso e filtro di fondo, assicurare il filtro di fondo con la fascetta plastica in dotazione;
6. Collegare il circuito idraulico di aspirazione prodotto alla Protwin come segue:
a. Selezionare l' ugello di calibrazione secondo la tabella, inserire nella valvola di aspirazione come da
figura;
b. Inserire il raccordo a 90°;
c. Inserire il tubo di aspirazione nel raccordo a 90°,fissarlo con la fascetta plastica (ripetere per secondo
prodotto);
7. Collegare il tubo di scarico ¾ GHT femmina alla Protwin;
8. Collegare la pistola di dosaggio.
