seko PROTWIN Atomizer Pro Handbuch Seite 26

INSTALLATION
Le ProTwin doit être installé où elle est aisément reliée à l'alimentation en eau.
Avant le montage, vérifier que toutes les vannes peuvent être facilement exploités et que les surfaces exposées
sont accessibles pour le nettoyage et l'entretien de routine.
Positionnement et plans de forage:
Retirez le ProTwin de la boîte et retirez le couvercle en retirant les vis en
haut et en appuyant sur les pattes de dégagement. Vous pouvez
maintenant accéder aux trous de fixation (situé sur le panneau arrière).
Montez le ProTwin sur le mur en utilisant les chevilles fournies, les vis et
les rondelles.
La polyvalence de la ProTwin permet au support du tuyau d'être installé
en tant que partie intégrante de l'appareil ou d'être monté de façon
indépendante comme illustré ci-dessous.

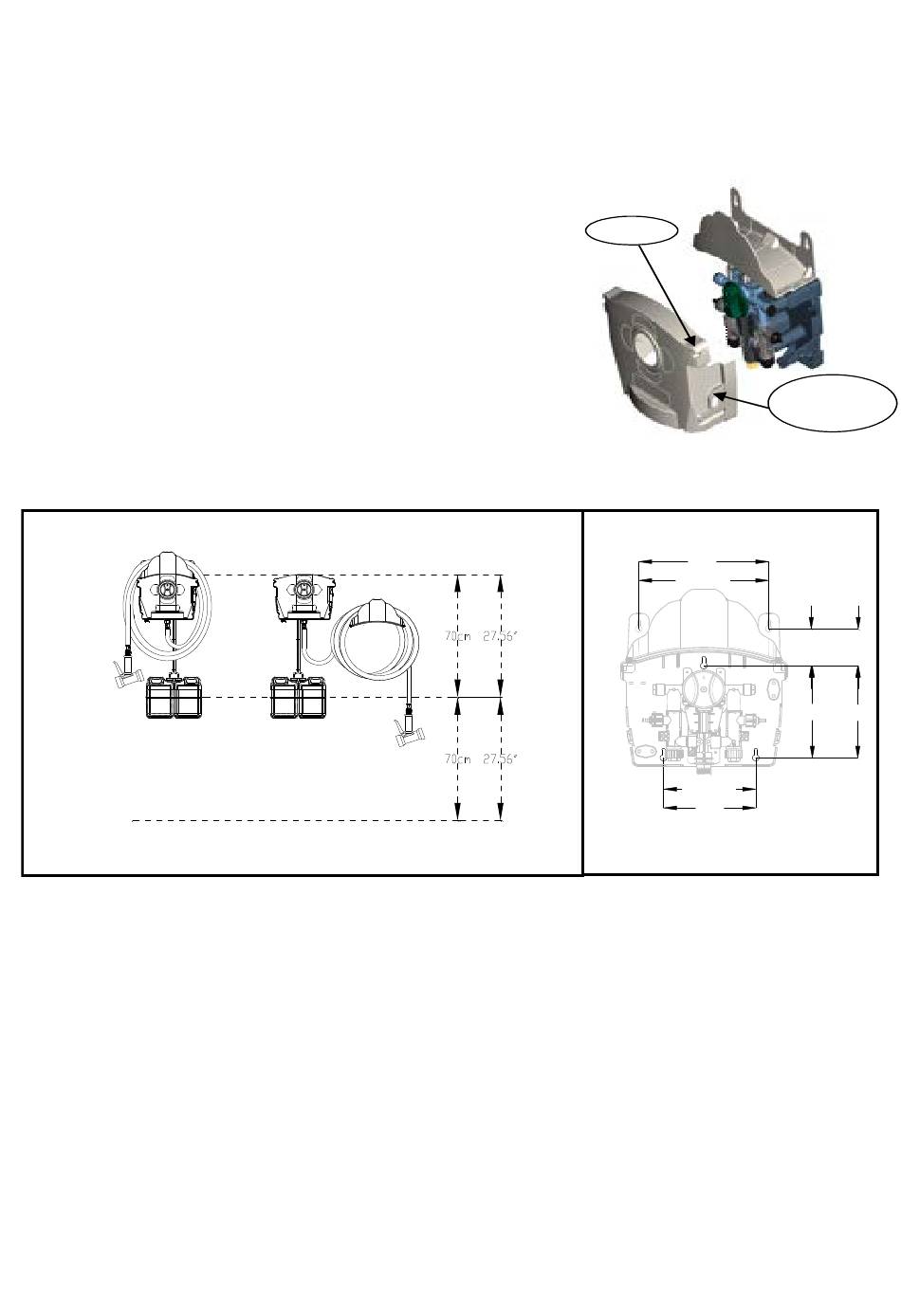

Figure 2 –Plans de forage et de positionnement
0000137791
PAVIMENTO
PLANCHER
Rev. 4.0
Screws
FR
Release
tabs
9.8"
250.0mm
79.2mm
3.1"
198.0mm
7.8"
177.5mm
7.0"
3
