So installieren Sie ProTwin:

4
5

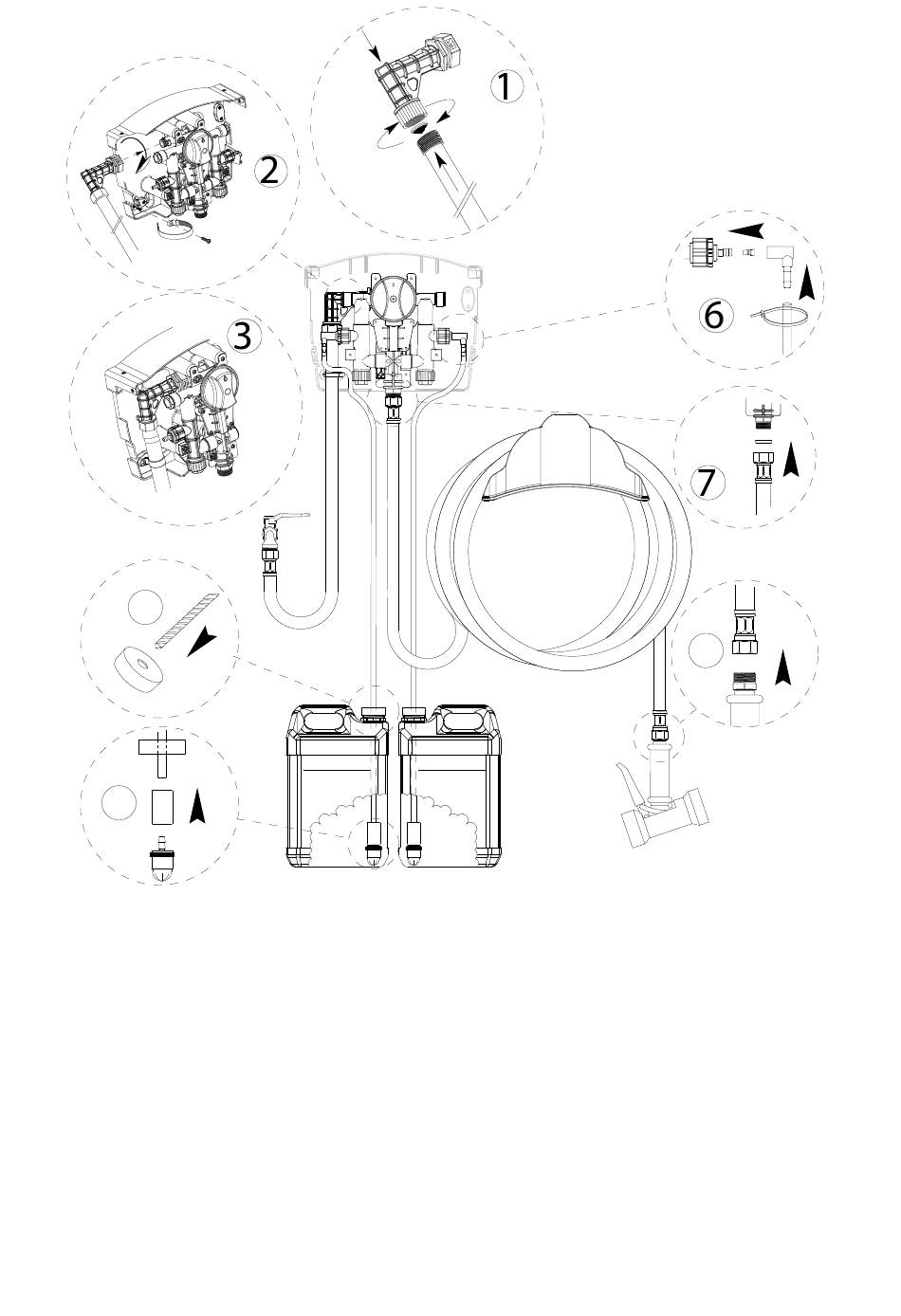

Bild 3 - Installation
Installation
1. Demontieren Sie den Link des Wasserzulaufs von der Station zu 90° und verbinden Sie den Schlauch mit dem
gleichen weiblichen Stromanschluss zu 3/4 GHT
2. Schließen Sie den Link zu 90° an Protwin an und kippen Sie diesen gegen den Uhrzeigersinn zu 45° und drehen
Sie im Uhrzeigersinn 45° bis die Verbindung schließt:
3. Schließen Sie den Schlauch mit Hilfe der Klemme und Schraube wie folgt an
4. Bohren Sie in die Oberseite des Tanks mit dem Produkt mit einem Durchmesser von ∅ 3/8
5. Befestigen Sie den Hydraulikkreis der Aspirationsprodukt (Tankseite), legen Sie nun der Reihe nach den
gelochten Deckel, das Gewicht und die Filter auf den Boden des Tanks. Befestigen Sie den Filter mit dem
Schlauch
6. Schließen Sie den hydraulischen Schaltkreis des Aspirationsprodukts wie folgt an die Station an
a. Wählen Sie die einzusetzende Kalibrierungsdüse, gemäß der Tabelle der Aspirationswerte
b. Schließen Sie den Link zu 90° an
c. Platzieren Sie das Aspirationsrohr bei 90° in die Armatur und befestigen Sie es mit einem Plastik-
Kabelbinder (wiederholen Sie dieses für das zweite Produkt):
7. Befestigen Sie den Ablaufschlauch an den ¾ GHT weiblichen Anschluss von Protwin
8. Befestigen Sie die Dosierungspumpe
