Cómo instalarlo:
4
5

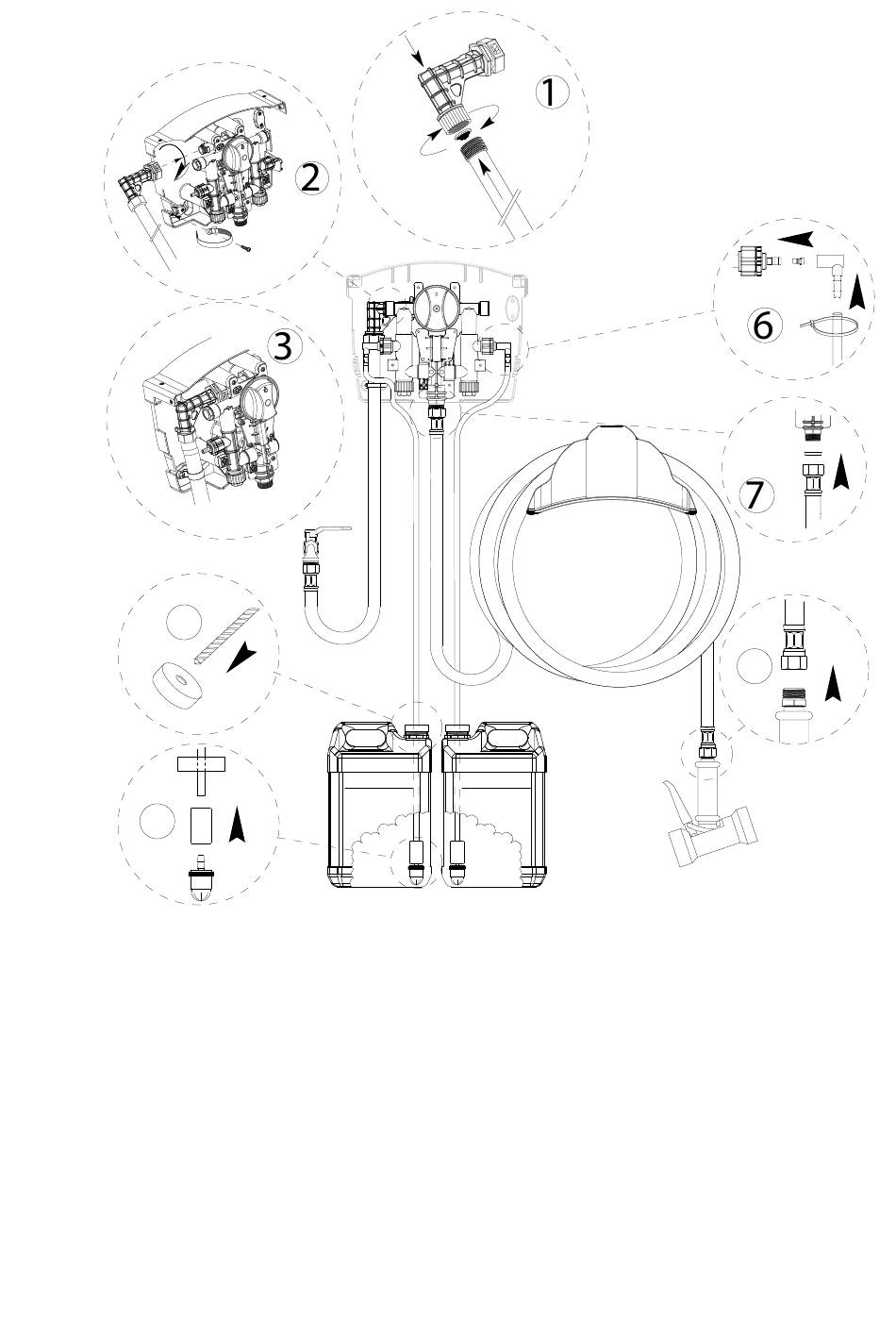

Figura 3 – Instalación
1.Desensamble el vínculo de la entrada de agua de la estación a 90° y conecte la manguera a la misma fuente tipo
hembra de agua 3/4GHT;
2. Inserte el vinculo a 90° en Protwin,inclinado hacia el sentido contrario de las manecillas del reloj por 45°,
consecutivamente rote 45° en sentido de las manecillas del roj para asegurar la conexión;
3 . Asegure la manguera al Protwin a través de abrazaderas y tornillos proporcionados como se muestra;
4 . Perfore la tapa de arriba del tanque contenedor del producto, con un diametro de punto∅ 3/8;
5 . Conecte el circuito hidraúlico del producto de aspiración (del lado del tanque) inserte en una fila: la tapa
perforada, pesar y filtrar el fondo, asegurar el filtro con la manguera de plástico proporcionada;
6 . Conecte el circuito hidraúlico del producto de aspiración a la estación como se describe a continuación:
a. Seleccione la "calibración de la boquilla de acuerdo a la tabla que será insertada dentro la válvula de
aspiración se muestra en la figura;
b. Inserte el vinculo en 90°;
c. Coloque el tubo de aspiración dentro de la conexión de 90° y luego fíjelo con bridas de plástico (repetir
para el segundo producto);
7 . Conecte la manguera de desagüe al Protwin Hembra de ¾ GHT;
8 . Conecte la pistola dosificadora.
0000137791
PRODUCT 1 PRODUCT 2
Rev. 4.0 ES
